| Commento | N and M type (MOQ) |
| Tensione di Alimentazione | 4.5 – 30 VDC |
| Potenza Assorbita | ≤ 1.0 W |
| Tempo di Accensione | < 1 s |
| Peso | 240 g (0.53 lb) |
| Grado di Protezione | IP64 / IP65 |
| EMC Emissione di Disturbi | DIN EN 61000-6-4 |
| EMC: Immunità ai Disturbi | DIN EN 61000-6-2 |
| Max Temperature | +80 °C (+176 °F) |
| Min Temperature | - 20 °C (- 4 °F) |
| Measuring Length | 1,25 m |
| Lunghezza Media per Rivoluzione | 125 mm |
| Materiale Filo | Poliammide rivestito in acciaio inossidabile |
| Diametro del Filo | 0.36 mm |
| Materiale Involucro | Acciaio |
| Materiale di Filo Sorteggio Involucro | Plastica |
| Massima accelerazione angolare | 5.0 g |
| Estensione Massima Forza | 1.5 N |
| Forza di Richiamo del Minimo | 1.0 N |
| Azionamento Vita | 1 milione di cicli(Stimato in base alle condizioni ideali) |
| Filo Allegato | Occhiello |
| Angolo di uscita max. del filo | ±3° |
| Tecnologia | Magnetico (≤ 0.09°) |
| Precisione | ±0.05 % Full Scale Output |
| Uscita a Scala Piena | ±0.008 % Full Scale Output |
| Risoluzione Mono Giro | 13 bit |
| Risoluzione Multi Giro | 12 bit |
| Risoluzione Approssimativa | 15.3 µm |
| Codice | Binario |
| Interfaccia | SSI con pulsante e LED |
| Funzioni manuali | Preset tramite pulsante e via cavo o connettore |
| Interfaccia Tempo Ciclo | ≥ 25 µs |
| Driver di Uscita | RS422 |
| Consumo di Corrente | Tipico 50 mA |
| Clock di Ingresso | RS 422, via Optocoupler |
| Frequenza di Clock | 100 kHz – 2 MHz |
| Protetto da Inversione di Polarità | Sì |
| Corto Circuito di Protezione | Sì |
| MTTF | 350 years @ 40 °C |

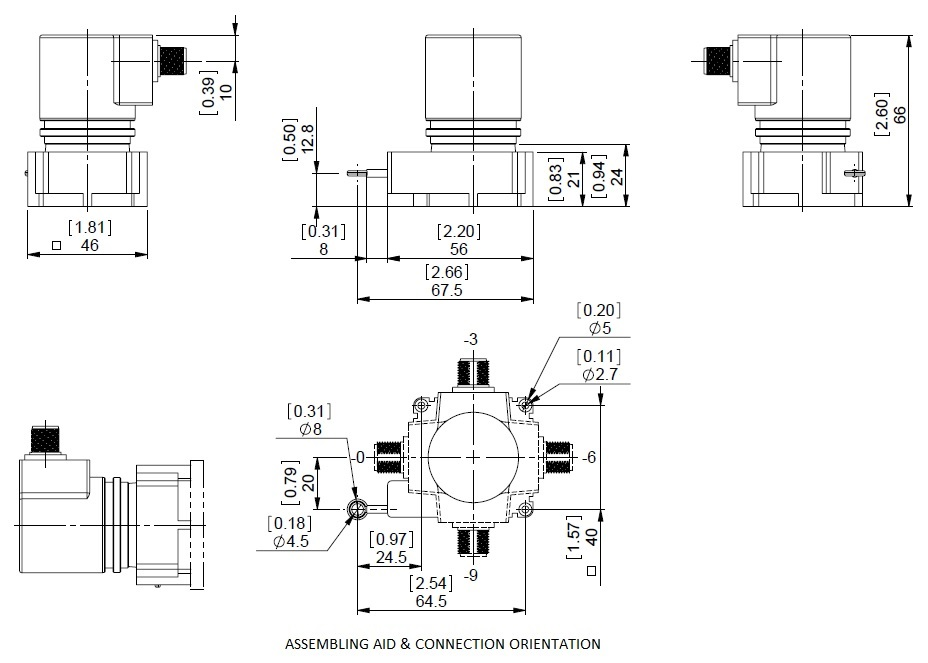

| Orientamento del Collegamento | Radiale |
| Orientamento del Collegamento | Radiale 0 / Assiale |
| Collegamento | M12, maschio, 8 pin, a-codificato |
| Ciclo di vita del prodottoInfo | Stabilito |
| Segnale | Numero Pin |
|---|---|
| Power Supply | 2 |
| GND | 1 |
| Data+ | 5 |
| Data- | 6 |
| Clock+ | 3 |
| Clock- | 4 |
| Preset | 7 |
| DIR | 8 |
| ? | |
| ? | |
| ? | |
| Shielding | Connector Housing |
