| Tensione di Alimentazione | 4.75 – 30 VDC |
| Potenza Assorbita | ≤ 1.0 W |
| Tempo di Accensione | < 1 s |
| Peso | 3820 g (8.42 lb) |
| Grado di Protezione | IP64 / IP65 |
| EMC Emissione di Disturbi | DIN EN 61000-6-4 |
| EMC: Immunità ai Disturbi | DIN EN 61000-6-2 |
| Max Temperature | +80 °C (+176 °F) |
| Min Temperature | - 20 °C (- 4 °F) |
| Measuring Length | 15,00 m |
| Lunghezza Media per Rivoluzione | 315 mm |
| Materiale Filo | Poliammide rivestito in acciaio inossidabile |
| Diametro del Filo | 1.00 mm |
| Materiale Involucro | Acciaio |
| Materiale di Filo Sorteggio Involucro | Alluminio |
| Velocità Massima di Spostamento Filot | 2.0 m / s |
| Massima accelerazione angolare | 3.0 g |
| Estensione Massima Forza | 25.0 N |
| Forza di Richiamo del Minimo | 8.0 N |
| Azionamento Vita | 0,5 milione di cicli(Stimato in base alle condizioni ideali) |
| Filo Allegato | Occhiello |
| Angolo di uscita max. del filo | ±3° |
| Tecnologia | Magnetico - TMR (≤ 0.09°) |
| Precisione | ±0.01 % Full Scale Output |
| Uscita a Scala Piena | ±0.001 % Full Scale Output |
| Risoluzione Mono Giro | Incremental |
| Risoluzione Approssimativa | 0.1 mm/pulse (Default) |
| Impulsi per Giro | 03150 |
| Duty Cycle | 180° ± 12° (Velocità > 100RPM) |
| Phase Angle | 90° ± 6° (Velocità > 100RPM) |
| Interfaccia | Encoder programmabile |
| Funzioni di Programmazione | PPR (1-32768), Output, Counting Direction |
| Tool di configurazione | Configuration Tool: UBIFAST Configuration Tool Version 1.6.10 or newer. If PPR above 16384 is required, this and all additional setups must be adjusted during production. |
| Programmabile Uscita | Push-Pull (HTL) or RS422 (TTL) |
| Driver di Uscita | RS 422 (TTL) |
| Output Incremental | A, /A, B, /B, Z, /Z |
| Output Voltage High Level Push-Pull (HTL) | > 4 V @ 4.75-9 V Tensione di Alimentazione > V-3 V @ 9-30 V Tensione di Alimentazione |
| Output Voltage Low Level Push-Pull (HTL) | < 0.5 V |
| Output Voltage High Level RS422 (TTL) | > 4 V |
| Output Voltage Low Level RS422 (TTL) | < 0.5 V |
| Consumo di Corrente | ≤60 mA @ 5V DC, ≤30 mA @ 10V DC, ≤25 mA @ 24V DC |
| Resistenza di Carico Minima | 120 Ω |
| Protetto da Inversione di Polarità | Sì |
| Corto Circuito di Protezione | Sì |
| MTTF | 280 years @ 40 °C |

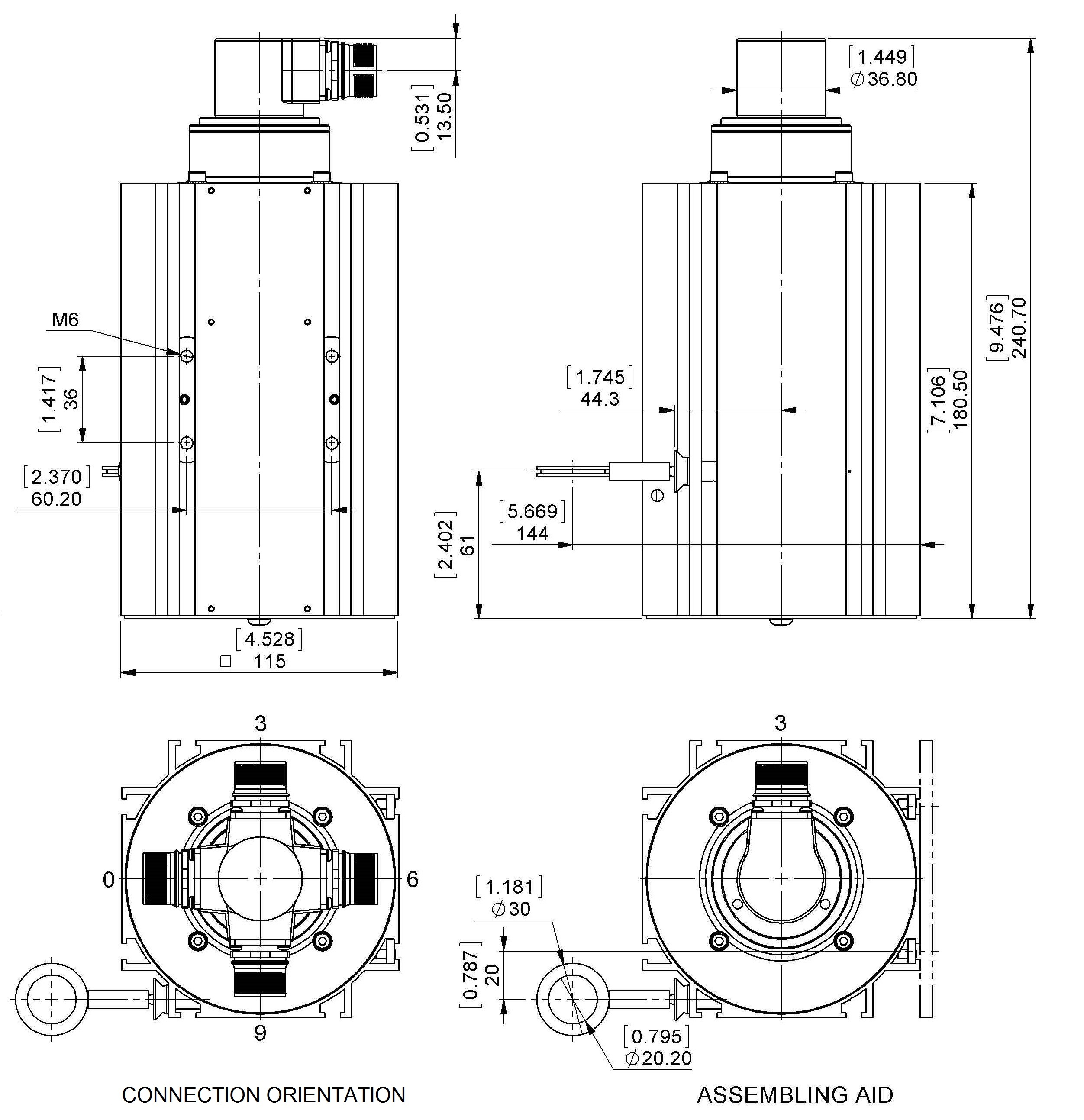

| Orientamento del Collegamento | Radiale |
| Orientamento del Collegamento | Radiale 9 |
| Collegamento | MS3102R18-1P, Male, 10 pin |
| Ciclo di vita del prodottoInfo | Nuovo |
| Segnale | Numero Pin |
|---|---|
| A | A |
| /A | H |
| B | B |
| /B | I |
| Z | C |
| /Z | J |
| Power Supply | D |
| GND | F |
| Shielding | Connector housing |
