| Introduction | Affichage 8 chiffres dans boîtier DIN 96 x 48 mm, Entrée pour codeur SSI absolu, Toutes entrées et sorties opto-isolées, Port série pour programmation sur PC |

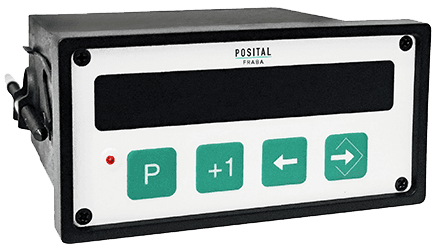

| 10035198 - AP21-D0 SSI Display (4 dig. o/p) | |
| Remarques | Accessoires: 10035167 - AP2X Accessoires du module - Capot de protection transparent IP54 avec verrou (+35€); 10035169 - AP2X Accessoires du module - Couvercle avant transparent IP65 (+12€); 10035171 - AP2X Accessoires du module - Câble de programmation RS232 2 m (+35€); |
| Programmation | Display Position and Velocity, - Signal Conversion, - CAM Co |
| Plage de comptage Max. | -9999999…+99999999 |
| Durée de cycle | 250 μs (fixed) |
| Type d'entrée | SSI Input (Gray & Binary Code / Upto 30 databits) |
| Entrée numérique 1…2 | Optically isolated; low: 0…+5 V; high: +10 V…+35 V |
| Sorties numériques 1…4 | Optically isolated, N FET, Short Circuit Proof; Imax 500 mA |
| Ports série | RS232 C |
| Affichage | 8 Digit, 7 Segment LED, 10mm Digit Height |
| Poids | 250 g |
| Température de Service | 0°C to 50°C / 32°F to 122°F |
| Tension d'alimentation | 10 - 35V DC |
| Consommation énergétique | < 150 mA |
| Alimentation du capteur externe | +5V or +Vs / max 400 mA |
| Étanchéité | Front: IP50 / Rear: IP20 |
| Découpe de panneau | 90 X 43 mm |
| Cycle de vie des produits | Bien établi |
