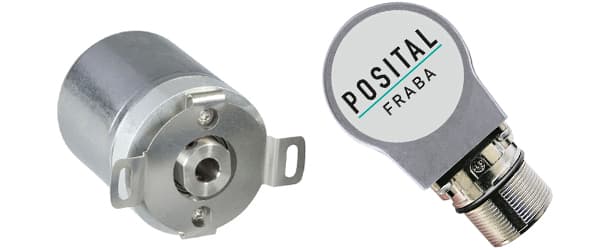

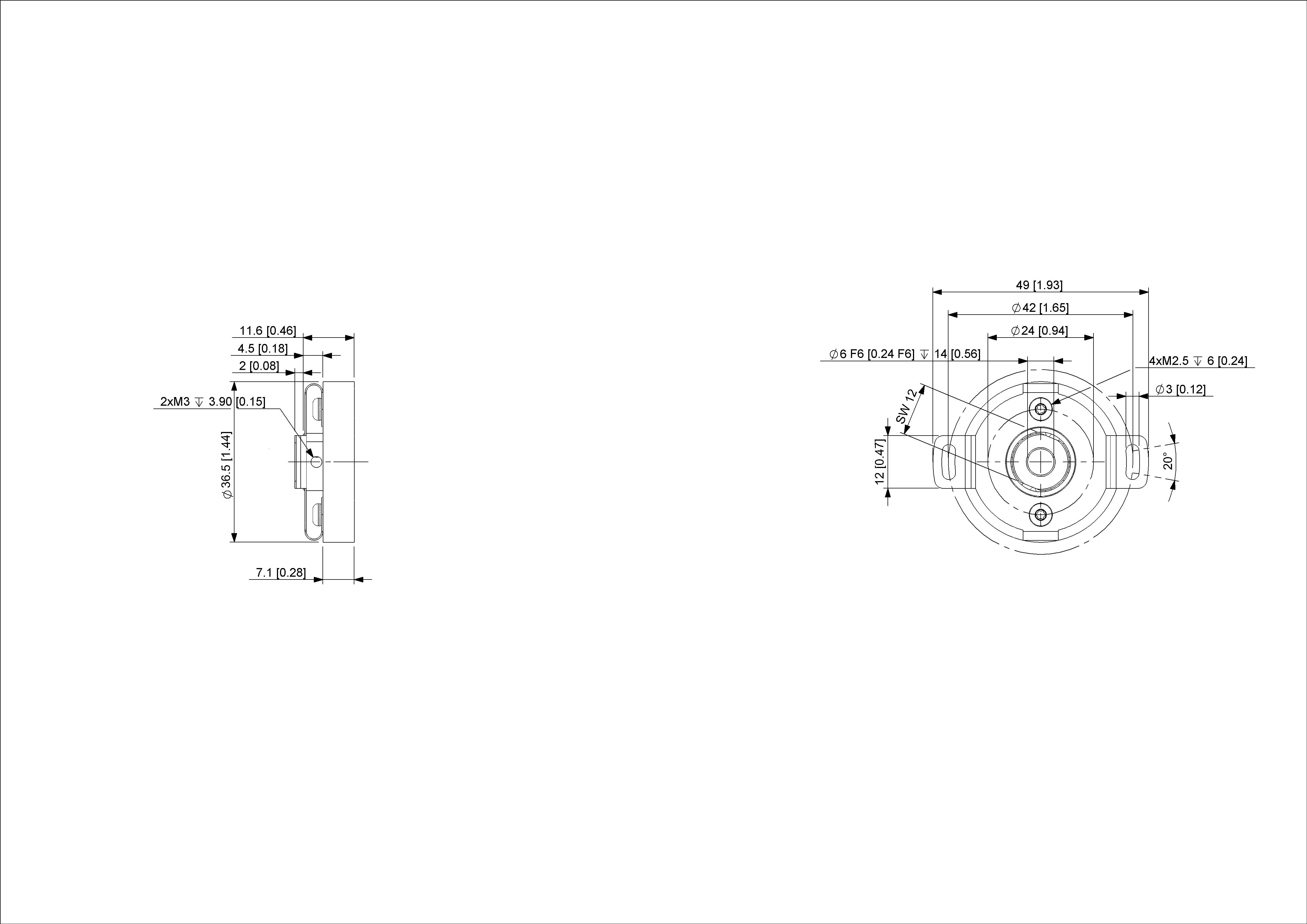

| Interfaz | SSI preajuste + incremental RS422 |
| Impulsos incrementales | 2048 |
| Funciones Manuales | Predeterminados + complemento a través de cable o conector |
| Interfaz de Tiempo de Ciclo | ≥ 25 µs |
| SSI Format | SSSSSSSSSSSS00 |
| Controlador de Salida | RS422 |
| Output Incremental | A, /A, B, /B, Z, /Z |
| Desfase Rectangle | 90° ± 4.5° electrical |
| Tensión de Alimentación | 8 – 30 VDC |
| Consumo de Corriente | Típica 50 mA |
| Potencia Absorbida | ≤ 1.0 W |
| Tiempo de Encendido | < 1 s |
| Entrada de Reloj | RS 422, via Optocoupler |
| Velocidad de Reloj | 100 kHz – 2 MHz |
| Resistente a Inversiones de Polaridad | Sí |
| Protección contra Cortocircuitos | Sí |
| EMC Emisión de Interferencias | DIN EN 61000-6-4 |
| EMC: Inmunidad al Ruido | DIN EN 61000-6-2 |
| MTTF | 450 years @ 40 °C |
| Tecnología | Magnética |
| Resolución Monovuelta | 12 bit |
| Resolución Multivuelta | 0 bit |
| Precisión (INL) | ±0,0878° (≤12 bits) |
| Sentido de la Señal (por Defecto) | Clockwise shaft movement (front view on shaft) |
| Código | Gray |
| Clase de Protección (Eje) | IP54 |
| Clase de Protección (Carcasa) | IP65 |
| Min Temperature | - 40 °C (- 40 °F) |
| Max Temperature | +85 °C (+185 °F) |
| Humedad | 98%, sin estado líquido |
| Material Carcasa | Acero |
| Recubrimiento de la Carcasa | Catódica Contra la Corrosión (> 720 h Sal Resistencia Spray) |
| Tipo Brida | Blind Hollow, ø 36 mm (A) |
| Material de Brida | Aluminio |
| Tipo Eje | Eje hueco ciego, profundidad = 18 mm |
| Diámetro del Eje | ø 6 mm (0.24") |
| Material de Eje | Acero inoxidable V2A (1,4305; 303) |
| Par de Fricción | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| Velocidad Mecánica Máxima | ≤ 6000 1/min |
| Resistencia a los Golpes | ≤ 100 g (semiseno 6 ms, EN 60068-2-27) |
| Resistencia al Choque Permanente | ≤ 10 g (16 ms medio seno, EN 60068-2-29) |
| Resistencia a las Vibraciones | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Peso | 140 g (0.31 lb) |
| Máxima axial / radial La desalineación | Estático ± 0,3 mm / ± 0,5 mm; dinámica ± 0,1 mm / ± 0,2 mm |
| Orientación de Conexión | Radial |
| Conexionado | M23, macho, 16 pines |
| Approval | CE + cULus |
| Ciclo de vida de productosInfo | Descontinuado |
| Señal | Número de pin |
|---|---|
| Power Supply | 11 |
| GND | 12 |
| Data+ | 3 |
| Data- | 4 |
| Clock+ | 2 |
| Clock- | 1 |
| DIR | 8 |
| Preset | 9 |
| A | 5 |
| /A | 6 |
| B | 7 |
| /B | 10 |
| Z | 13 |
| /Z | 14 |
| /Error | 15 |
| Shielding | Housing |
