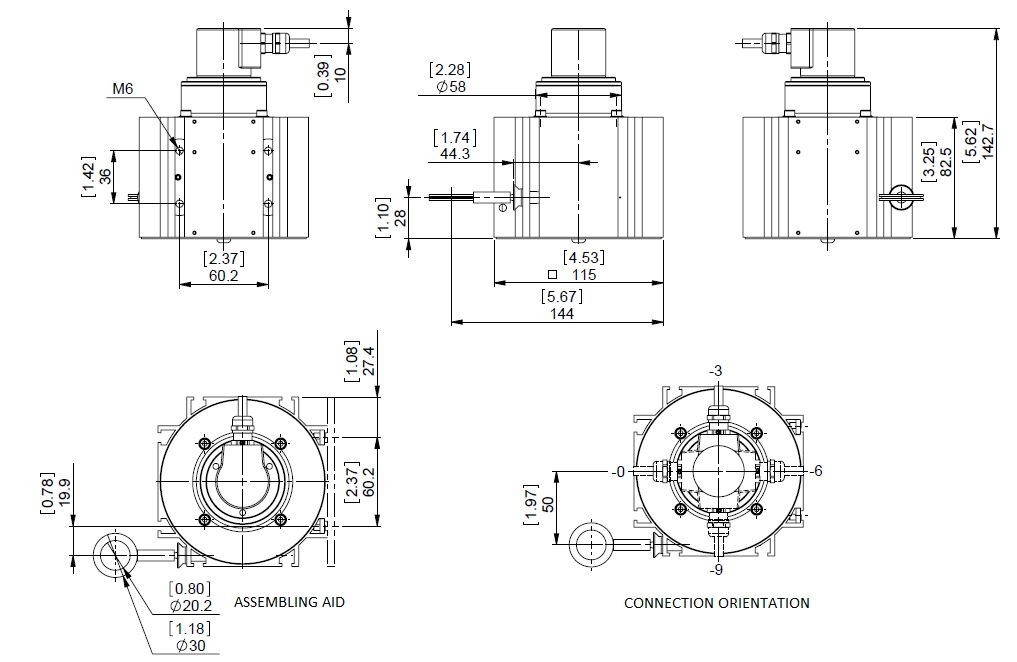

| Versorgungsspannung | 4.75 – 30 VDC |
| Leistungsaufnahme | ≤ 1.0 W |
| Einschaltzeit | < 1 s |
| Gewicht | 1940 g (4.28 lb) |
| Schutzart | IP64 / IP65 |
| EMC: Störaussendung | DIN EN 61000-6-4 |
| EMV: Störfestigkeit | DIN EN 61000-6-2 |
| Max Temperature | +80 °C (+176 °F) |
| Min Temperature | - 20 °C (- 4 °F) |
| Measuring Length | 5,00 m |
| Trommelumfang | 315 mm |
| Material Messseil | Polyamid-beschichteter Edelstahl |
| Durchmesser Messseil | 1.00 mm |
| Material Gehäuse | Stahl |
| Material Seilzug-Gehäuse | Aluminium |
| Max. Seilgeschwindigkeit | 2.0 m / s |
| Max. Winkelbeschleunigung | 5.0 g |
| Max. Auszugskraft | 16.0 N |
| Min. Einzugskraft | 4.0 N |
| Lebensdauer | 0,5 Mio. Zyklen(Geschätzt basierend auf idealen Bedingungen) |
| Seilanschluss | Ringöse |
| Max. Kabelaustrittswinkel | ±3° |
| Technologie | Magnetisch (≤ 0.09°) |
| Genauigkeit | ±0.02 % Full Scale Output |
| Wiederholbarkeit | ±0.002 % Full Scale Output |
| Auflösung Singleturn | Incremental |
| Ca. lineare Auflösung | 0.1 mm/pulse (Default) |
| Pulszahl | 02150 |
| Tastgrad | 180° ± 27° (Geschwindigkeit > 100 min-1) |
| Phasenwinkel | 90° ± 14° (Drehzahl > 100RPM) |
| Schnittstelle | Programmierbar Inkremental |
| Programmierfunktionen | Puls pro Umdrehung, HTL/TTL, Zählrichtung |
| Konfigurationstool | UBIFAST Konfigurationstool (Version ≥ 1.6.3) |
| Programmierbar Ausgang | Push-Pull (HTL) or RS422 (TTL) |
| Ausgangstreiber | RS 422 (TTL) |
| Ausgangs Spannung High-Pegel Push-Pull (HTL) | > 4 V @ 4,75-9 V Versorgungsspannung > V-3 V @ 9-30 V Versorgungsspannung |
| Ausgangs Spannung Low-Pegel Push-Pull (HTL) | < 0.5 V |
| Ausgangs Spannung High-Pegel RS422 (TTL) | > 4 V |
| Ausgangs Spannung Low-Pegel RS422 (TTL) | < 0.5 V |
| Stromaufnahme | ≤140mA @ 5V DC, ≤70mA @ 10V DC, ≤40mA @ 24V DC |
| Min. Lastwiderstand | 120 Ω |
| Verpolungsschutz | Ja |
| Kurzschluss-Schutz | Ja |
| MTTF | 280 years @ 40 °C |
| Verbindungsausrichtung | Radial |
| Verbindungsausrichtung | Radial 0 / Axial |
| Kabellänge | 10 m [394"] |
| Leiterquerschnitt | 0.14 mm² / AWG 26 |
| Material / Art | PVC |
| Kabeldurchmesser | 6 mm (0.24 in) |
| Minimaler Biegeradius | 46 mm (1.81") fest verlegt, 61 mm (2.4") flexibel verlegt |
| Lebenszyklus | Auslaufend |
| Signal | Farbe |
|---|---|
| A | Green |
| /A | Yellow |
| B | Gray |
| /B | Pink |
| Z | Blue |
| /Z | Red |
| Power Supply | Brown |
| GND | White |
| Shielding | Shield |
