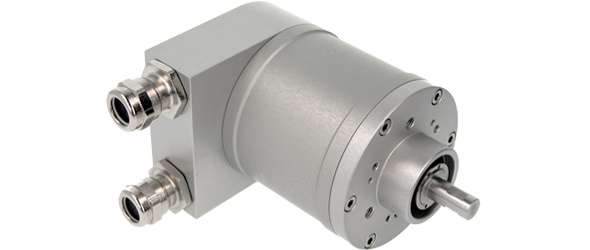

| Schnittstelle | Analog Strom |
| Manuelle Funktionen | Start- + Endpunkt via Kabel o. Steckverbinder |
| Versorgungsspannung | 8 – 32 VDC |
| Stromaufnahme | Normalerweise 20 mA @ 24 V (Leerlauf) |
| Einschaltzeit | <500 ms |
| Max. Lastwiderstand | 500 Ω |
| Analog Genauigkeit | @ 20 mA = ±20 µA (mit idealer Stromversorgung) |
| Linearität | 0.15% |
| Einschwingzeit | 32 ms (beim Sprung vom Min.-Wert auf Max.-Wert) |
| Verpolungsschutz | Ja |
| Kurzschluss-Schutz | Ja |
| EMC: Störaussendung | DIN EN 61000-6-4 |
| EMV: Störfestigkeit | DIN EN 61000-6-2 |
| MTTF | 283,3 Jahre @ 40°C |
| Technologie | Magnetisch |
| Auflösung Singleturn | 13 bit |
| Auflösung Multiturn | 4 bit |
| Multiturn-Technologie | Selbstversorgender magnetischer Impulszähler (Keine Batterie, Wiegand-Sensor) |
| Genauigkeit (INL) | ±0,0878° (≤12 Bit) |
| Lesesignal (Default) | Wellendrehung gegen Uhrzeigersinn (Frontansicht Welle) |
| Code | Analog Strom 4 – 20 mA |
| Minimaler Messbereich | 0 – 11.25° |
| Auflösung der Ausgabe | Max. 13 Bits über den gesamten Messbereich (Teilumdrehungen – Auflösung reduziert sich um weniger als 13 Bits, wenn der Messbereich unter 90 Grad liegt) |
| Multiturn-Bereich | 16 Umdrehung (Standardeinstellung). Benutzer können die Skalierung Funktionalität zur Messung von bis zu 32768 Umdrehungen |
| Schutzart (Welle) | IP66/IP67 |
| Schutzart (Gehäuse) | IP66/IP67 |
| Min Temperature | - 40 °C (- 40 °F) |
| Max Temperature | +70 °C (+158 °F) |
| Luftfeuchtigkeit | 98%, ohne Betauung |
| Plattenausschnitt | Edelstahl V4A (1.4404; 316 L) |
| Material Gehäuse | Edelstahl (V4A) |
| Beschichtung des Gehäuses | keine Beschichtung |
| Flansch | Klemmflansch, ø 78 mm ATEX |
| Material Flansch | Edelstahl V4A (1.4404, 316 L) |
| Wellentyp | Vollwelle, einfach abgeflacht, Länge = 20 mm |
| Wellendurchmesser | ø 10 mm (0.39") |
| Max. Wellenbelastung | Axial 60 N, Radial 80 N |
| Rotorträgheit | ≤ 35 gcm² [≤ 0.2 oz-in²] |
| Reibmoment | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| Max. Zulässige Mechanische Drehzahl | ≤ 3000 1/min |
| Schockfestigkeit | ≤ 100 g (Halbsinus 11 ms, EN 60068-2-27) |
| Vibrationsfestigkeit | ≤ 10 g (10 Hz – 2000 Hz, EN 60068-2-6) |
| Länge | 134 mm (5.28") |
| Gewicht | 2735 g (6.03 lb) |
| Verbindungsausrichtung | Radial |
| Plattenausschnitt | 2 x Blindstopfen, Radial |
| Approval | CE + ATEX Zone 1 & 21 (Oil+Gas) |
| Lebenszyklus | Neu |
| Signal | Pin-Nummer |
|---|---|
| Power Supply | Terminal 2 |
| GND | Terminal 1 |
| Analog Output | Terminal 8 |
| Set1/Direction | Terminal 7 |
| Set2/Zero Set | Terminal 4 |
