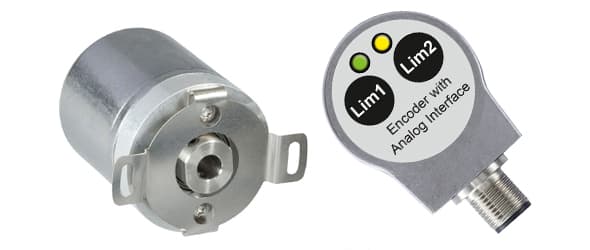

| Schnittstelle | SSI mit Taster und LEDs |
| Manuelle Funktionen | Presetwert via Drucktaste und Kabel oder Steckverbinder |
| Schnittstellen Zykluszeit | ≥ 25 µs |
| Multiple Transmissions | Eine |
| Number of Preset Cycles | 5,100,000 |
| SSI Format | MMMMMMMMMMMMMMSSSSSSSSSSSSS0 |
| Ausgangstreiber | RS422 |
| Versorgungsspannung | 4.5 – 30 VDC |
| Stromaufnahme | Typisch 50 mA |
| Leistungsaufnahme | ≤ 1.0 W |
| Einschaltzeit | < 1 s |
| Takteingang | RS 422, via Optokoppler |
| Taktfrequenz | 100 kHz – 2 MHz |
| Verpolungsschutz | Ja |
| Kurzschluss-Schutz | Ja |
| EMC: Störaussendung | DIN EN 61000-6-4 |
| EMV: Störfestigkeit | DIN EN 61000-6-2 |
| MTTF | 350 years @ 40 °C |
| Technologie | Magnetisch |
| Auflösung Singleturn | 13 bit |
| Auflösung Multiturn | 14 bit |
| Multiturn-Technologie | Energieautarker Impulszähler (Ohne Batterie, ohne Getriebe) |
| Genauigkeit (INL) | ±0,0878° (≤12 Bit) |
| Lesesignal (Default) | Wellendrehung im Uhrzeigersinn (Frontansicht auf Welle) |
| Code | Binär |
| Schutzart (Welle) | IP65 |
| Schutzart (Gehäuse) | IP65 |
| Min Temperature | - 40 °C (- 40 °F) |
| Max Temperature | +85 °C (+185 °F) |
| Luftfeuchtigkeit | 98%, ohne Betauung |
| Material Gehäuse | Stahl |
| Beschichtung des Gehäuses | Kathodischer Korrosionsschutz (>720 h Salznebeltest) |
| Flansch | Blind Hollow, ø 36 mm (A) |
| Material Flansch | Aluminium |
| Wellentyp | Sackloch-Hohlwelle, Tiefe = 18 mm |
| Wellendurchmesser | ø 12 mm (0.47") |
| Material Welle | Edelstahl V2A (1,4305; 303) |
| Reibmoment | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| Max. Zulässige Mechanische Drehzahl | ≤ 6000 1/min |
| Schockfestigkeit | ≤ 100 g (Halbsinus 6 ms, EN 60068-2-27) |
| Dauerschock | ≤ 10 g (Halbsinus 16 ms, EN 60068-2-29) |
| Vibrationsfestigkeit | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Gewicht | 140 g (0.31 lb) |
| Maximale axial / radial Fehlausrichtung | Statisch ± 0,3 mm /± 0,5 mm; dynamisch ± 0,1 mm /± 0,2 mm |
| Verbindungsausrichtung | Radial |
| Anschluss | M12, Stecker, 8-polig, A-kodiert |
| Approval | CE + cULus |
| Lebenszyklus | Neu |
| Signal | Pin-Nummer |
|---|---|
| Power Supply | 2 |
| GND | 1 |
| Data+ | 5 |
| Data- | 6 |
| Clock+ | 3 |
| Clock- | 4 |
| Preset | 7 |
| DIR | 8 |
| Shielding | Connector Housing |
