| Schnittstelle | SAE J1939 |
| Profil | J1939 spezifisch |
| Manuelle Funktionen | Programmable |
| Ausstattung | Rundachse |
| Übertragungsrate | min. 20 kBaud, max. 1 MBaud |
| Schnittstellen Zykluszeit | ≥ 1 ms |
| Programmierfunktionen | Auflösung, Preset, Drehrichtung, Baudrate, Knotennummer |
| Ausgangstreiber | Empfänger (ISO 11898), galvanisch getrennt mittels Optokopplern |
| Versorgungsspannung | 9 – 30 VDC |
| Stromaufnahme | ≤ 70 mA @ 10 V DC, ≤ 50 mA @ 24 V DC |
| Leistungsaufnahme | ≤ 1.2 W |
| Einschaltzeit | <500 ms |
| Verpolungsschutz | Ja |
| Kurzschluss-Schutz | Ja |
| EMC: Störaussendung | DIN EN 61000-6-4 |
| EMV: Störfestigkeit | DIN EN 61000-6-2 |
| MTTF | 240 years @ 40 °C |
| Technologie | Magnetisch |
| Auflösung Singleturn | 16 bit |
| Auflösung Multiturn | 31 bit |
| Multiturn-Technologie | Energieautarker Impulszähler (Ohne Batterie, ohne Getriebe) |
| Genauigkeit (INL) | ±0,0878° (≤12 Bit) |
| Code | Binär |
| Schutzart (Welle) | IP65 |
| Schutzart (Gehäuse) | IP65 |
| Lagertemperatur | -40 °C (-40 °F) – +85 °C (+185 °F) |
| Luftfeuchtigkeit | 98%, ohne Betauung |
| Max Temperature | +85 °C (+185 °F) |
| Min Temperature | - 40 °C (- 40 °F) |
| Plattenausschnitt | Ohne |
| Material Gehäuse | Stahl |
| Beschichtung des Gehäuses | Kathodischer Korrosionsschutz (>720 h Salznebeltest) |

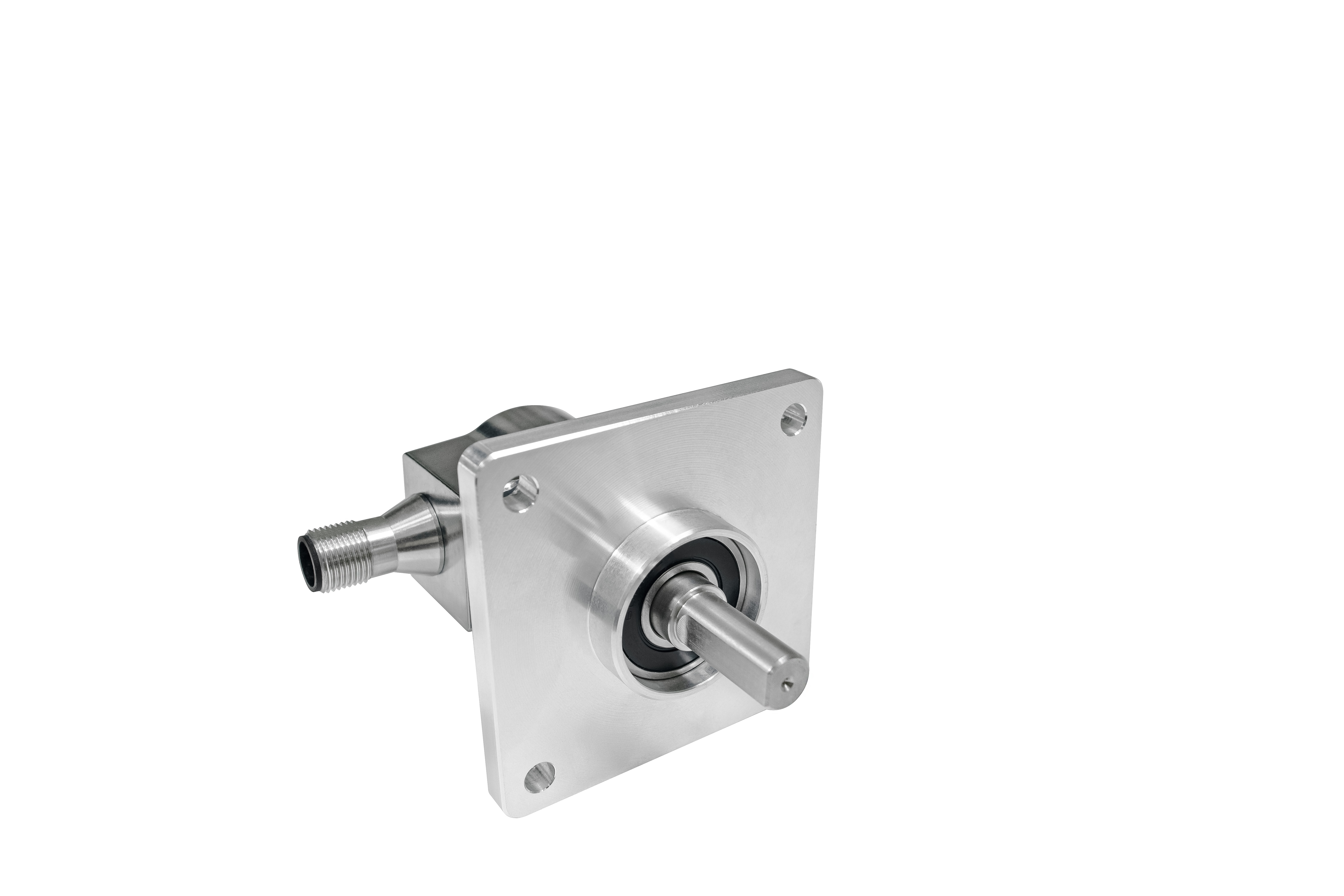

| Flansch | Square, □ 2.5" (4) |
| Material Flansch | Aluminium |
| Wellentyp | Solid, Single Flat, Length = 22.4 mm |
| Wellendurchmesser | ø 9.52 mm (3/8") |
| Material Welle | Edelstahl V2A (1,4305; 303) |
| Max. Wellenbelastung | Axial 40 N, Radial 110 N |
| Minimale Mechanische Lebensdauer(10^8 Umdrehungen bei Fa / Fr) | 430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N) |
| Rotorträgheit | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Reibmoment | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| Max. Zulässige Mechanische Drehzahl | ≤ 12000 1/min |
| Schockfestigkeit | ≤ 100 g (Halbsinus 6 ms, EN 60068-2-27) |
| Dauerschock | ≤ 10 g (Halbsinus 16 ms, EN 60068-2-29) |
| Vibrationsfestigkeit | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Länge | 41,5 mm (1.63") |
| Gewicht | 340 g (0.75 lb) |
| Verbindungsausrichtung | Radial |
| Anschluss | M12, Male, 5 pin, a coded, with LED |
| Plattenausschnitt | Kabel / Stecker |
| Approval | CE + cULus |
| Lebenszyklus | Neu |
| Signal | Stecker | Pin-Nummer |
|---|---|---|
| Power Supply | 1 | 2 |
| GND | 1 | 3 |
| CAN High | 1 | 4 |
| CAN Low | 1 | 5 |
| CAN GND | 1 | 1 |
| ? | 1 | |
| ? | 1 | |
| ? | 1 |
