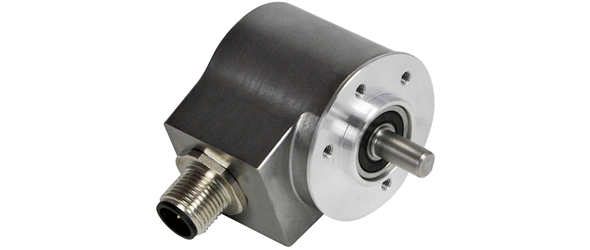

| 接口 | SSI带按钮和LED |
| 手动功能 | 预设值可以通过按钮和电缆或连接器进行设置 |
| 接口周期时间 | ≥ 25 µs |
| Number of Preset Cycles | 5,100,000 |
| SSI Format | MMMMMMMMMMMMMMMMSSSSSSSSSSSSSSSS |
| 输出驱动器 | RS422 |
| 电源电压 | 4.5 – 30 VDC |
| 功耗 | 典型的 50 mA |
| 功耗 | ≤ 1.0 W |
| 启动时间 | < 1 s |
| 时钟输入 | RS 422, 通过光电耦合器 |
| 时钟速度 | 100 kHz – 2 MHz |
| 反极性保护 | 是 |
| 短路保护 | 是 |
| EMC:发射干扰 | DIN EN 61000-6-4 |
| EMC:抗干扰 | DIN EN 61000-6-2 |
| MTTF | 350 years @ 40 °C |
| 技术 | 磁性 |
| 单圈分辨率 | 16 位 |
| 分辨率 多圈 | 16 位 |
| 多圈技术 | 自发电的磁性脉冲计数器（无需电池和齿轮组） |
| 精度 (INL) | ±0.0878°（≤12位） |
| 检测信号 (默认值) | 顺时针旋转(面向轴)时，数值增加 |
| 认证 认证/寿命 码制 码 | 二进制码 |
| 外壳防护等级 (轴) | IP65 |
| 外壳防护等级 (外壳) | IP65 |
| 湿度 | 98%相对湿度, 无凝结状态 |
| Max Temperature | +85 °C (+185 °F) |
| Min Temperature | - 40 °C (- 40 °F) |
| 外壳材料 | 钢 |
| 外壳涂层 | 阴极防腐蚀防护（> 720小时耐盐雾测试) |
| 法兰形式 | Clamp, ø 38 mm |
| 法兰材料 | 铝 |
| 轴的类型 | Solid, Single Flat, Length = 12 mm |
| 轴的直径 | ø 6 mm (0.24") |
| 轴的材料 | 不锈钢 V2A (1,4305; 303) |
| 最大轴负载 | Axial 40 N, Radial 110 N |
| 最小机械寿命 | 430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N) |
| 转子转动惯量 | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| 摩擦力矩 | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| 最高机械速度 | ≤ 12000 1/min |
| 耐冲击性 | ≤ 100g (6毫秒半弦波, EN 60068-2-27) |
| 持久的抗冲击性 | ≤ 10G（16毫秒半弦波，EN60068-2-29） |
| 耐振动性 | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| 长度 | 38 mm (1.50") |
| 重量 | 215 g (0.47 lb) |
| 连接方向 | 径向 |
| 接口 | M12, 公型, 8针, A码 |
| Approval | CE + cULus |
| 产品寿命周期信息 | 已停产 |
| 信号 | 引脚编号 |
|---|---|
| Power Supply | 2 |
| GND | 1 |
| Data+ | 5 |
| Data- | 6 |
| Clock+ | 3 |
| Clock- | 4 |
| Preset | 7 |
| DIR | 8 |
| ? | |
| ? | |
| ? | |
| Shielding | Connector Housing |
