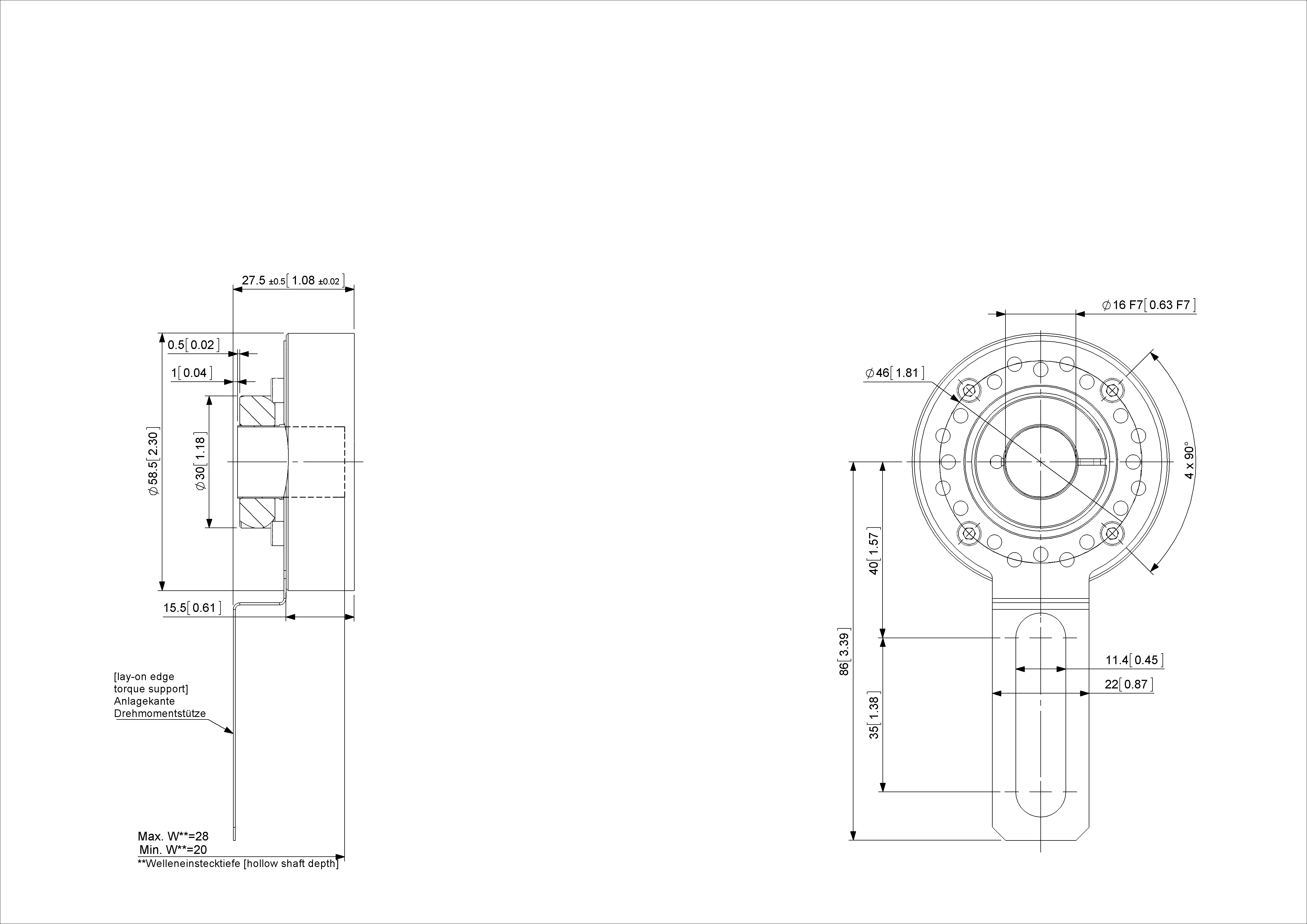

| 接口 | Profinet |
| 速度 | 实时, 同步实时 |
| Profil | Profidrive Profile 4.x, Encoder Profile 4.0, 4.1, 4.2 |
| 诊断 | Different faults and warnings for Memory, Temperature, Synchronization, Commissioning diagnostics, Commissioning invalid scaling, Communication, Master’s sign of life |
| 传输速率 | Boot-Loader, Round Axis, Flashing LEDs, MRP, MRPD, Acceleration values |
| 传输速率 | 100 Mbit |
| 接口周期时间 | ≥ 125 µs |
| 编程功能 | Resolution, time base and filter for velocity, preset, counting direction, IP-Address, Fractional scaling, Encoder parameter control via GSDML or Non-Volatile memory |
| 输出驱动器 | Ethernet |
| 电源电压 | 10 – 32 VDC |
| 功耗 | ≤ 250 mA @ 10 V DC, ≤ 100 mA @ 24 V DC |
| 功耗 | ≤ 3 W |
| 启动时间 | < 15 s |
| 反极性保护 | 是 |
| 短路保护 | 是 |
| EMC:发射干扰 | DIN EN 61000-6-4 |
| EMC:抗干扰 | DIN EN 61000-6-2 |
| MTTF | 95 years @ 40 °C |
| 技术 | 磁性 |
| 单圈分辨率 |
| 16 位 |
| 分辨率 多圈 | 12 位 |
| 多圈技术 | 自发电的磁性脉冲计数器（无需电池和齿轮组） |
| 精度 (INL) | ±0.0878°（≤12位） |
| 认证 认证/寿命 码制 码 | 二进制码 |
| 外壳防护等级 (轴) | IP65 |
| 外壳防护等级 (外壳) | IP66/IP67 |
| Min Temperature | - 40 °C (- 40 °F) |
| Max Temperature | +85 °C (+185 °F) |
| 存储温度 | -40 °C (-40 °F) – +85 °C (+185 °F) |
| 湿度 | 98%相对湿度, 无凝结状态 |
| 外壳材料 | 钢 |
| 外壳涂层 | 阴极防腐蚀防护（> 720小时耐盐雾测试) + 油漆喷涂 |
| 法兰形式 | 盲孔, ø 58 mm |
| 法兰材料 | 铝 |
| 轴的类型 | Blind Hollow, Depth = 28 mm |
| 轴的直径 | ø 16 mm (0.63") |
| 轴的材料 | 不锈钢 V2A (1,4305; 303) |
| 转子转动惯量 | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| 摩擦力矩 | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| 最高机械速度 | ≤ 12000 1/min |
| 耐冲击性 | ≤ 100g (6毫秒半弦波, EN 60068-2-27) |
| 持久的抗冲击性 | ≤ 10G（16毫秒半弦波，EN60068-2-29） |
| 耐振动性 | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| 重量 | 465 g (1.03 lb) |
| 最大轴向/径向 错位 | 静止 ± 0.3 mm /± 0.5 mm; 动态 ± 0.1 mm /± 0.2 mm |
| 连接方向 | 轴向 |
| 接口 1 | M12, 母型, 4针, D码 |
| 接口 2 | M12, 公型, 4针, A码 |
| 接口 3 | M12, 母型, 4针, D码 |
| Approval | CE |
| 产品寿命周期信息 | 新产品 |
| 信号 | 连接器 | 引脚编号 |
|---|---|---|
| Tx+ | 1 | 1 |
| Rx+ | 1 | 2 |
| Tx- | 1 | 3 |
| Rx- | 1 | 4 |
| Power Supply | 2 | 1 |
| Not Connected | 2 | 2 |
| GND | 2 | 3 |
| Not Connected | 2 | 4 |
| Tx+ | 3 | 1 |
| Rx+ | 3 | 2 |
| Tx- | 3 | 3 |
| Rx- | 3 | 4 |
