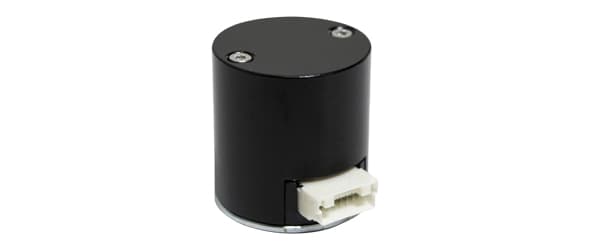

KCD-BC33B-1617-JP4F-GRQ

Name: KCD-BC33B-1617-JP4F-GRQ
Brand: POSITAL
SKU: KCD-BC33B-1617-JP4F-GRQ
Availability: LimitedAvailability

Descrição do Produto

POSITAL IXARC Multiturn kit encoders BiSS C interface, Hub projeto.

Este produto será descontinuado em breve.

Este produto foi substituído por

Interface	BiSS C
Funções Manuais	Preset via cable or connector
Tempo de Ciclo de Interface	≥ 50 µs

Driver de Saída	RS422

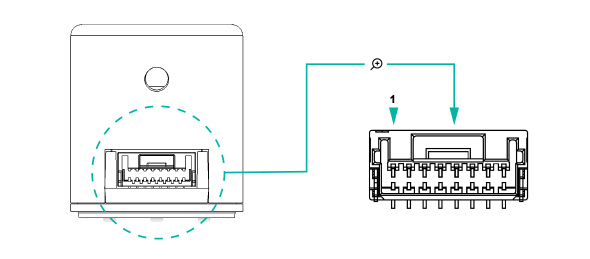

Conexão	BM08B-NSHSS-TBT (JST)

Tensão de Alimentação	4.5 – 5.5 VDC
Consumo de Corrente	Typical 90 mA @5V
Consumo de Força	≤ 0.7 W
Tempo Para	< 100 ms
Entrada de Clock	RS422
Velocidade de Relógio	80 kHz - 5 MHz
Proteção contra Inversão de Polaridade	No
Proteção contra Curto Circuito	No
EMC Emissão de Interferências	The kit encoder is a sub-assembly and not to be considered an independent system. Therefore, compliance with CE requirements has to be ensured by the integrator for the overall set-up.
Velocidade Máxima Elétrica	12000 1/min
EMC: Imunidade de Ruído	The kit encoder is a sub-assembly and not to be considered an independent system. Therefore, compliance with CE requirements has to be ensured by the integrator for the overall set-up.
MTTF	20 years @ 105 °C

Tecnologia	Magnetic
Resulução Mono-Volta	17 bit
Resulução Multivoltas	16 bit
Precisão (INL)	±0.0878° (≤12 bit) measured after calibration at room temp.
Código	Binary

Estrutura	Preassembled
Material Carcaça	Steel
Revestimento Carcaça	Cathodic corrosion protection (>720 hrs salt spray resistance)
Tipo de eixo	Hub
Kit Shaft Dimension	4 mm
Material de Eixo	Brass
Opções de Fixação de Eixos	Shaft Pressed
Peso	30 g (0.07 lb)
Inércia do Rotor	≤ 2 gcm² [≤ 0.01 oz-in²]
Resistência a Choque	≤ 200 g (half sine 6 ms, EN 60068-2-27)
Resistência ao Choque Permanente	≤ 20 g (half sine 16 ms, EN 60068-2-29)
Resistência a Vibrações	≤ 30 g (10 Hz – 1000 Hz, EN 60068-2-6)
