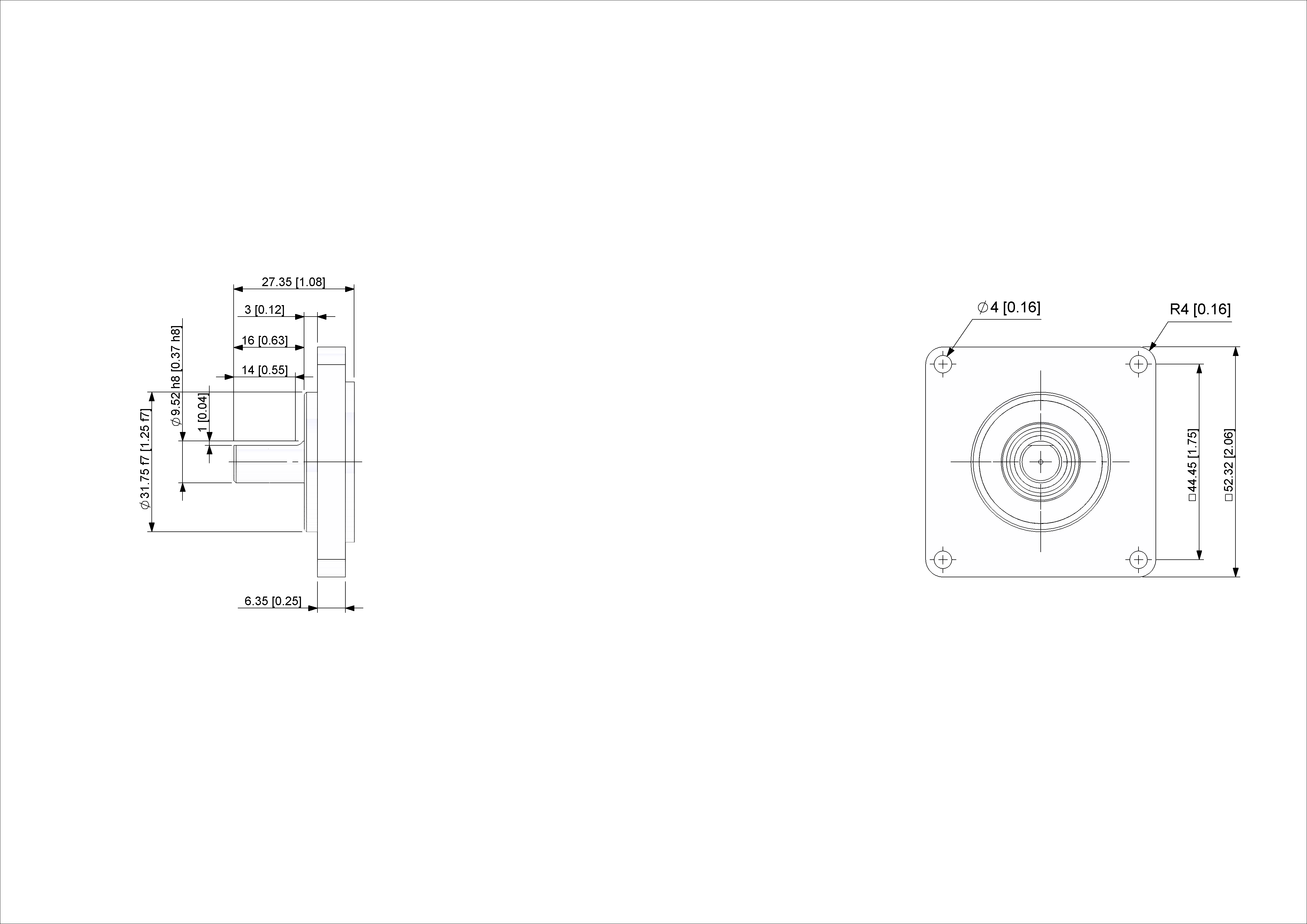

| Interface | Incremental |
| Driver de Saída | RS 422 (TTL) |
| Output Incremental | A, /A, B, /B |
| Desvio de fase Retângulo | 90° ± 4.5° electrical |
| Tensão de Alimentação | 8 – 30 VDC |
| Consumo de Corrente | Typical 40mA @ 24V (no load) |
| Consumo de Força | ≤ 1.0 W |
| Tempo Para | < 250 ms |
| Resistência de Carga Mínima | 120 Ω |
| Proteção contra Inversão de Polaridade | Yes |
| Proteção contra Curto Circuito | Yes |
| EMC Emissão de Interferências | DIN EN 61000-6-4 |
| EMC: Imunidade de Ruído | DIN EN 61000-6-2 |
| MTTF | 280 years @ 40 °C |
| Tecnologia | Magnetic |
| Precisão (INL) | ±0.0878° (≤ 12 bit) |
| Sinal de Sentido (Default) | Clockwise shaft movement (front view on shaft) |
| Tipo de Proteção (Eixo) | IP66/IP67 |
| Tipo de Proteção (Carcaça) | IP66/IP67 |
| Min Temperature | -40 °C (-40 °F) |
| Max Temperature | +85 °C (+185 °F) |
| Umidade | 98% RH, no condensation |
| Material Carcaça | Steel |
| Revestimento Carcaça | Cathodic corrosion protection (>720 hrs salt spray resistance) |
| Tipo Flange | Square, □ 2" (3) |
| Material de Flange | Aluminum |
| Tipo Eixo | Solid, Single Flat, Length = 16 mm |
| Diâmetro do Eixo | ø 9.52 mm (3/8") |
| Material de Eixo | Stainless Steel V2A (1.4305, 303) |
| Carga Máxima do Eixo | Axial 40 N, Radial 110 N |
| Inércia do Rotor | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Binário de Atrito | ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F) |
| Velocidade Mecânica Máxima | ≤ 3000 1/min |
| Resistência a Choque | ≤ 100 g (half sine 6 ms, EN 60068-2-27) |
| Resistência ao Choque Permanente | ≤ 10 g (half sine 16 ms, EN 60068-2-29) |
| Resistência a Vibrações | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Comprimento | 50 mm (1.97") |
| Peso | 480 g (1.06 lb) |
| Vida Mecânica Mínima(10 ^ 8 rotações com Fa/Fr) | 430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N) |
| Orientação Conexão | Radial |
| Conexão | MS3102R14S-6P, Male, 6 pin |
| Ciclo de vida de produto | Discontinued |
| Sinal | Número do Pino |
|---|---|
| A | E |
| /A | C |
| B | D |
| /B | F |
| Power Supply | B |
| GND | A |
| Shielding | Connector housing |
