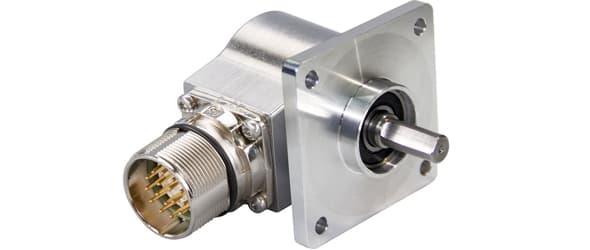

| Interface | SSI with Preset + Incremental Push Pull |
| Pulsos incrementais | 4096 |
| Funções Manuais | Preset + complement via cable or connector |
| Tempo de Ciclo de Interface | ≥ 25 µs |
| Multiple Transmissions | Once |
| Number of Preset Cycles | 5,100,000 |
| SSI Format | SSSSSSSSSSSSS0 |
| Driver de Saída | SSI (RS422) / Incr. (Push Pull) |
| Output Incremental | A, /A, B, /B, Z, /Z |
| Desvio de fase Retângulo | 90° ± 4.5° electrical (Speed > 400RPM) |
| Output Voltage High Level Push-Pull (HTL) | > 4 V @ 4.75-9 V Supply Voltage > V-3 V @ 9-30 V Supply Voltage |
| Output Voltage Low Level Push-Pull (HTL) | < 0.5 V |
| Maximum Switching Current | 35 mA per Channel |
| Tensão de Alimentação | 4.75 – 30 VDC |
| Consumo de Corrente | Typical 50mA@24V (no load) |
| Consumo de Força | ≤ 1.0 W |
| Tempo Para | < 1 s |
| Entrada de Clock | RS 422, via Optocoupler |
| Velocidade de Relógio | 100 kHz – 2 MHz |
| Proteção contra Inversão de Polaridade | Yes |
| Proteção contra Curto Circuito | Yes |
| EMC Emissão de Interferências | DIN EN 61000-6-4 |
| EMC: Imunidade de Ruído | DIN EN 61000-6-2 |
| MTTF | 450 years @ 40 °C |
| Tecnologia | Magnetic |
| Resulução Mono-Volta | 13 bit |
| Resulução Multivoltas | 0 bit |
| Precisão (INL) | ±0.0878° (≤ 12 bit) |
| Sinal de Sentido (Default) | Clockwise shaft movement (front view on shaft) |
| Código | Binary |
| Tipo de Proteção (Eixo) | IP65 |
| Tipo de Proteção (Carcaça) | IP65 |
| Umidade | 98% RH, no condensation |
| Max Temperature | +85 °C (+185 °F) |
| Min Temperature | -40 °C (-40 °F) |
| Material Carcaça | Steel |
| Revestimento Carcaça | Cathodic corrosion protection (>720 hrs salt spray resistance) |
| Tipo Flange | Square, □ 2.5" (4) |
| Material de Flange | Aluminum |
| Tipo Eixo | Solid, Single Flat, Length = 22.4 mm |
| Diâmetro do Eixo | ø 9.52 mm (3/8") |
| Material de Eixo | Stainless Steel V2A (1.4305, 303) |
| Carga Máxima do Eixo | Axial 40 N, Radial 110 N |
| Vida Mecânica Mínima(10 ^ 8 rotações com Fa/Fr) | 430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N) |
| Inércia do Rotor | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Binário de Atrito | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| Velocidade Mecânica Máxima | ≤ 12000 1/min |
| Resistência a Choque | ≤ 100 g (half sine 6 ms, EN 60068-2-27) |
| Resistência ao Choque Permanente | ≤ 10 g (half sine 16 ms, EN 60068-2-29) |
| Resistência a Vibrações | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Comprimento | 41,5 mm (1.63") |
| Peso | 290 g (0.64 lb) |
| Orientação Conexão | Radial |
| Conexão | M23, Male, 16 pin |
| Approval | CE + cULus |
| Ciclo de vida de produto | Established |
| Sinal | Número do Pino |
|---|---|
| Power Supply | 11 |
| GND | 12 |
| Data+ | 3 |
| Data- | 4 |
| Clock+ | 2 |
| Clock- | 1 |
| DIR | 8 |
| Preset | 9 |
| A | 5 |
| /A | 6 |
| B |
| 7 |
| /B | 10 |
| Z | 13 |
| /Z | 14 |
| /Error | 15 |
| Shielding | Housing |
