UCD-IPH00-XXXXX-L06S-PRL | Encoder incrementali | POSITAL

Home
Prodotti
Encoder incrementali
Trova Prodotti
UCD-IPH00-XXXXX-L06S-PRL

UCD-IPH00-XXXXX-L06S-PRL

UCD-IPH00-XXXXX-L06S-PRL

Descrizione del prodotto

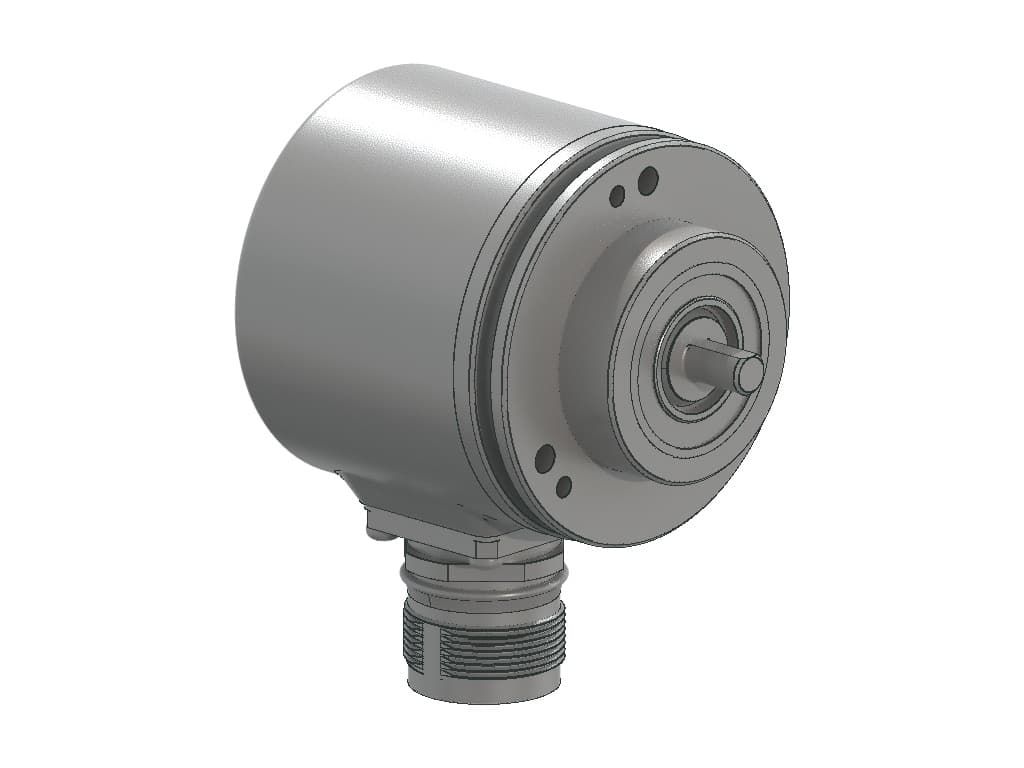

POSITAL IXARC Encoder programmabile encoder Push-Pull (HTL) uscita, Flangia di fissaggio, ø 58 mm, ø 6 mm (0.24") albero e IP67 classe di protezione.

Questo prodotto sarà presto fuori produzione.

Questo prodotto è sostituito da

UTD-IPH00-XXXXX-L06S-PRL

Accessori

10017236 - Coupling Bellow Type-06-06Coupling Bellow Type-06-06
Clamp disc with centred holeAnello di serraggio e dischi di serraggio
10021833- Mounting Bracket for Clamping Flange w/ fixturesBracket-58-Clamp-With fixtures
10035191- AP20-00 CounterAP20-00
Cable 30 m PVC / M23 12pin Female (CW) to open wireCBL-M23S-F12R-300AB-126Y-001
10026904 - UBIFAST Configuration ToolUBIFAST Configuration Tool
34501210 - M23, 12pin Clockwise, FemaleCTR-M23S-F12R-NPSO

Product sections

Dati tecnici

Interfaccia	Encoder programmabile
Funzioni di Programmazione	PPR (1-16384), Output, Counting Direction
Programmabile Uscita	Push-Pull (HTL) or RS422 (TTL)
Tool di configurazione	UBIFAST Configuration Tool (Version ≥ 1.6.3)

Driver di Uscita	Push-Pull (HTL)
Output Voltage High Level Push-Pull (HTL)	> 4 V @ 4.75-9 V Tensione di Alimentazione > V-3 V @ 9-30 V Tensione di Alimentazione
Output Voltage Low Level Push-Pull (HTL)	< 0.5 V
Output Voltage High Level RS422 (TTL)	> 4 V
Output Voltage Low Level RS422 (TTL)	< 0.5 V
Maximum Frequency Response	1 MHz
Maximum Switching Current	50 mA per canale

Tensione di Alimentazione	4.75 – 30 VDC
Consumo di Corrente	≤140mA @ 5V DC, ≤70mA @ 10V DC, ≤40mA @ 24V DC
Potenza Assorbita	≤ 1.0 W
Tempo di Accensione	< 1 s
Resistenza di Carico Minima	120 Ω
Protetto da Inversione di Polarità	Sì
Corto Circuito di Protezione	Sì
EMC Emissione di Disturbi	DIN EN 61000-6-4
EMC: Immunità ai Disturbi

Tecnologia	Magnetico
Precisione (INL)	±0,0878° (≤12 bit)
Senso del Segnale (Predefinita)	Clockwise shaft movement (front view on shaft)
Duty Cycle	180° ± 27° (Velocità > 100RPM)
Phase Angle	90° ± 14° (Velocità > 100RPM)

Grado di Protezione (Albero)	IP66/IP67
Grado di Protezione (Involucro)	IP66/IP67
Min Temperature	- 40 °C (- 40 °F)
Max Temperature	+85 °C (+185 °F)
Umidità	98%, non allo stato liquido

Materiale Involucro	Acciaio
Rivestimento Involucro	Catodica Protezione dalla Corrosione (> 720 h resistenza alla nebbia salina) + Pittura liquido
Flangia	Flangia di fissaggio, ø 58 mm
Materiale di Flangia	Alluminio
Tipo Albero	Albero pieno, lunghezza = 10 mm
Diametro dell'Albero	ø 6 mm (0.24")
Materiale Albero	Acciaio inossidabile V2A (1,4305; 303)
Albero Carico Massimo	Axial 40 N, Radial 110 N

Orientamento del Collegamento	Radiale
Collegamento	M23, maschio, 12 pin

Approval

CE + cULus

Ciclo di vita del prodottoInfo

Uscita

DIN EN 61000-6-2

MTTF	280 years @ 40 °C

Inerzia del Rotore

≤ 30 gcm² [≤ 0.17 oz-in²]

Coppia di Attrito

≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F)

Massima Velocità Meccanica

≤ 3000 1/min

Resistenza agli Urti

≤ 100 g (mezza sinusoide 6 ms, EN 60068-2-27)

Resistenza agli Urti Permanente

≤ 10 g (mezzo seno 16 ms, EN 60068-2-29)

Resistenza alle Vibrazioni

≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)

Grado di Protezione (Albero)	IP66/IP67
Grado di Protezione (Involucro)	IP66/IP67
Min Temperature	- 40 °C (- 40 °F)
Max Temperature	+85 °C (+185 °F)
Umidità	98%, non allo stato liquido

Peso	280 g (0.62 lb)

Durata Minima Meccanica (10^8 giri con Fa/Fr)

530 (20N/40N), 185 (40N/60N), 130 (40N/80N), 80 (40N/110N)
