AKS-180-E-C903-HK3-PL

AKS-180-E-C903-HK3-PL

Dati generali

ApplicazioneDynamic Inclinometer 2-Axes with Pitch and Roll
Campo di MisuraPitch ± 85°, Roll ± 180°
Precisione (INL)±0,30°
Risoluzione0,01°
Uscita a Scala Piena≤0.05°
Dynamic Accuracy±0.50°
Tempo di Ciclo Sensore di Base1 ms
Hysteresis≤0.05°
Device OrientationHorizontal

Dati elettrici

Tensione di Alimentazione9 – 30 VDC
Consumo di Corrente≤ 65 mA @ 10 V DC, ≤ 60 mA @ 24 V DC
EMC Emissione di DisturbiDIN EN 61000-6-4
EMC: Immunità ai DisturbiDIN EN 61000-6-2
Protetto da Inversione di Polarità
Corto Circuito di Protezione
MTTF440 years @ 40 °C

Specifiche ambientali

Gradiente di temperatura0.008°/ K
Temperatura di Immagazzinamento-40 °C (-40 °F) – +85 °C (+185 °F)
Gradiente di temperatura0.008°/ K
Grado di Protezione (Involucro)IP68/IP69K
Resistenza agli Urti≤ 100 g (mezza sinusoide 6 ms, EN 60068-2-27)
Resistenza alle Vibrazioni1,5 mm (10 Hz – 58 Hz) & ≤ 20 g (58 Hz to 2000 Hz)
Min Temperature- 40 °C (- 40 °F)
Max Temperature+80 °C (+176 °F)

Dati meccanici

Materiale InvolucroZinc
Materiale IsolanteNone
Peso290 g (0.64 lb)

Interfaccia

InterfacciaJ1939
Tempo di Assestamentomin 30 ms; default 200 ms (dependent on filter settings)
Driver di UscitaRicetrasmettitore (ISO 11898), isolato galvanicamente con Opto-Couplers
Velocità di Trasmissione125 kBaud, 250 kBaud, 500 kBaud
Velocità di Trasmissione di Default250 kBaud
Nodo ID PredefinitoC0h
Default PGN"PGN 65280 (Pitch, Roll, Accelerazione x, Accelerazione y) + PGN 65281 (Accelerazione z, Gyro x, Gyro y, Giro z)"

Collegamento elettrico

Foratura del pannelloConnector 2 x M12 (CAN) Male+Male
Collegamento 1M12, Male, 5 pin, a coded
Collegamento 2M12, Male, 5 pin, a coded

Ciclo di vita del prodottoInfo

Ciclo di vita del prodottoInfoNuovo

Collegamento elettrico

ApprovalCE

Piano di connessione

Connection plan
SegnaleConnettoreNumero Pin
Power Supply12
GND13
CAN High14
CAN Low15
Not Connected11
Power Supply22
GND23
CAN High24
CAN Low25
Not Connected21

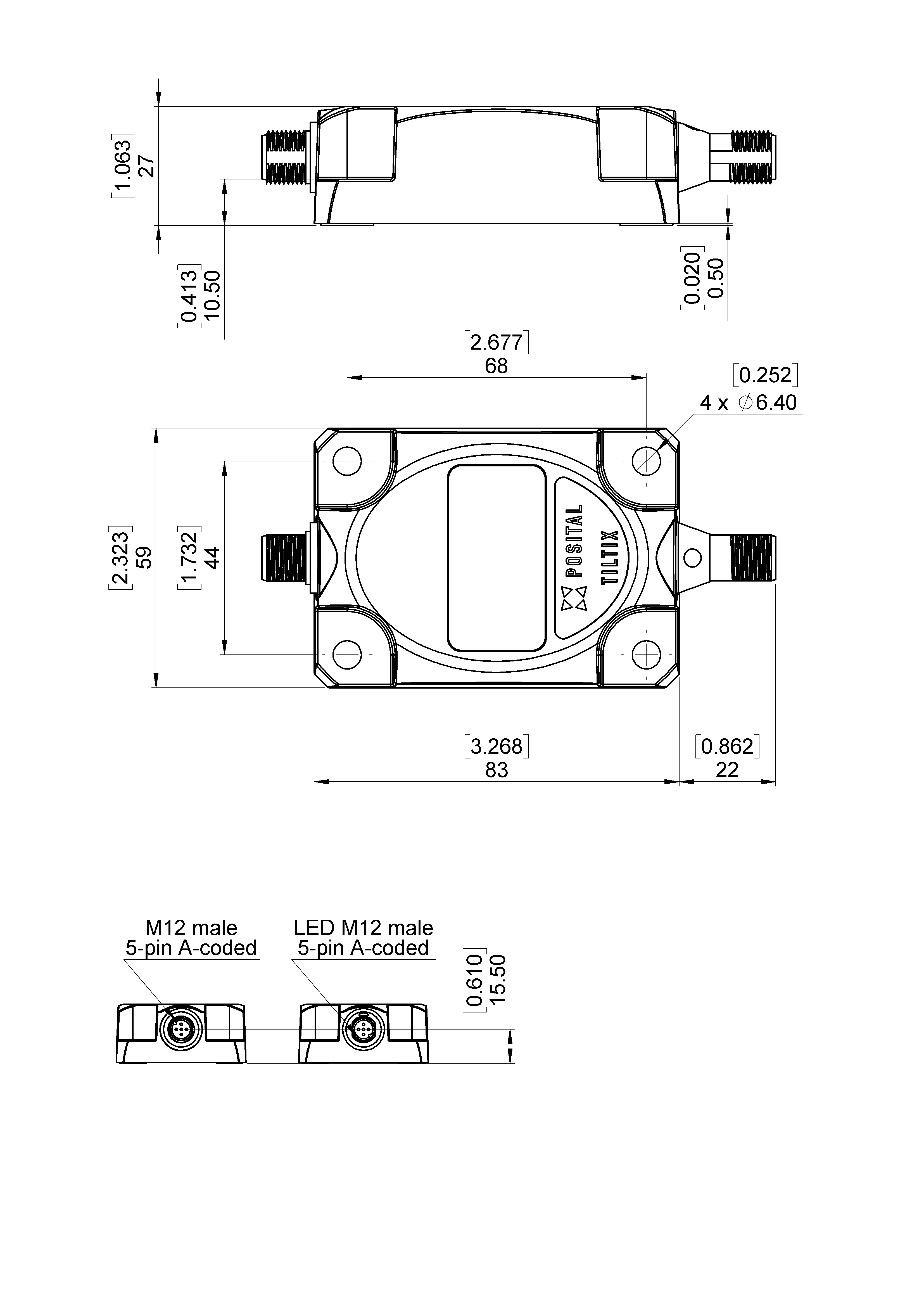

Disegno dimensionale

Disegno dimensionale
Device Orientation
Device Orientation
