| Introduzione | I giunti elastici sono giunti molto semplici comunemente utilizzati nel settore industriale. Si tratta di un giunto in 3 parti, costituito da un ragno, e da 2 mozzi di accoppiamento con i fori per fissare l'albero. |
| Tipo di giunto | Giunto elastico |
| Ø d1 (diametro mozzo 1) | 6 mm |
| Ø d2 (diametro mozzo 2) | 3/8" |
| Materiale di mozzo/flangia | Aluminium |
| Materiale di ragno/membrana a disco/compensatore di dilatazione | Polyurethane |
| Massima velocità di funzionamento del giunto | 15000 RPM |
| Massimo momento di inerzia del giunto | 0.02 kgcm2 |
| Coppia di serraggio (massima) | 2 Nm |
| Rigidità alla torsione della molla | 53 Nm/rad |
| Rigidità radiale della molla | 106 N/mm |
| Coppia massima | 4 Nm |
| Spostamento dell'albero (assiale massimo) | ± 1 mm |
| Spostamento dell'albero (radiale massimo) | ± 0.2 mm |
| Spostamento dell'albero (angolare massimo) | ± 1.2° |
| Peso | 30 g |
| Temperatura di Funzionamento | -30°C to 100°C / -22°F to 212°F |

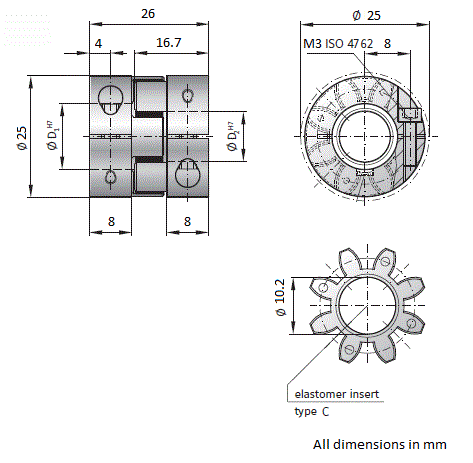

| 10017361 - Coupling Jaw Type-06-(3/8″) |
