10017240 - Coupling Bellow Type-08-10

10017240 - Coupling Bellow Type-08-10

Dati generali

IntroduzioneI giunti per compensatore di dilatazione sono idealmente utilizzati in applicazioni in cui il giunto deve sostenere l'alta rigidità torsionale e/o un basso momento di inerzia.
Tipo di giuntoGiunto per compensatore di dilatazione
Ø d1 (diametro mozzo 1)8 mm
Ø d2 (diametro mozzo 2)10 mm
Materiale di mozzo/flangiaAluminium
Materiale di ragno/membrana a disco/compensatore di dilatazioneStainless Steel
Massima velocità di funzionamento del giunto12000 RPM
Massimo momento di inerzia del giunto0.02 kgcm2
Coppia di serraggio (massima)2.3 Nm
Rigidità alla torsione della molla994 Nm/rad
Spostamento dell'albero (assiale massimo)± 1 mm
Spostamento dell'albero (radiale massimo)± 0.2 mm
Spostamento dell'albero (angolare massimo)± 2°
Peso30 g
Temperatura di Funzionamento-40°C to 200°C / -40°F to 392°F
10017240 - Coupling Bellow Type-08-10

Ciclo di vita del prodottoInfo

Ciclo di vita del prodottoInfoStabilito

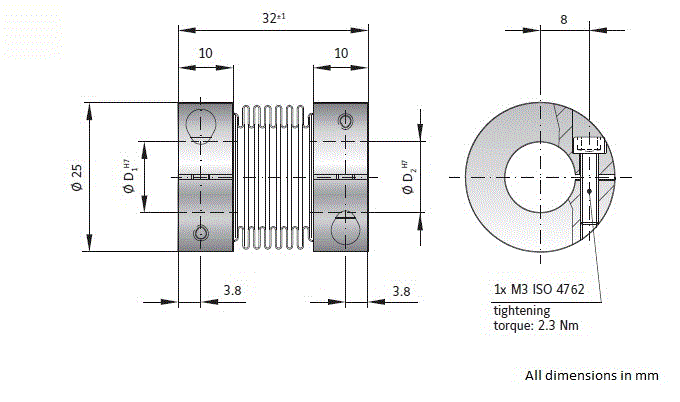

Disegno dimensionale

Disegno dimensionale
