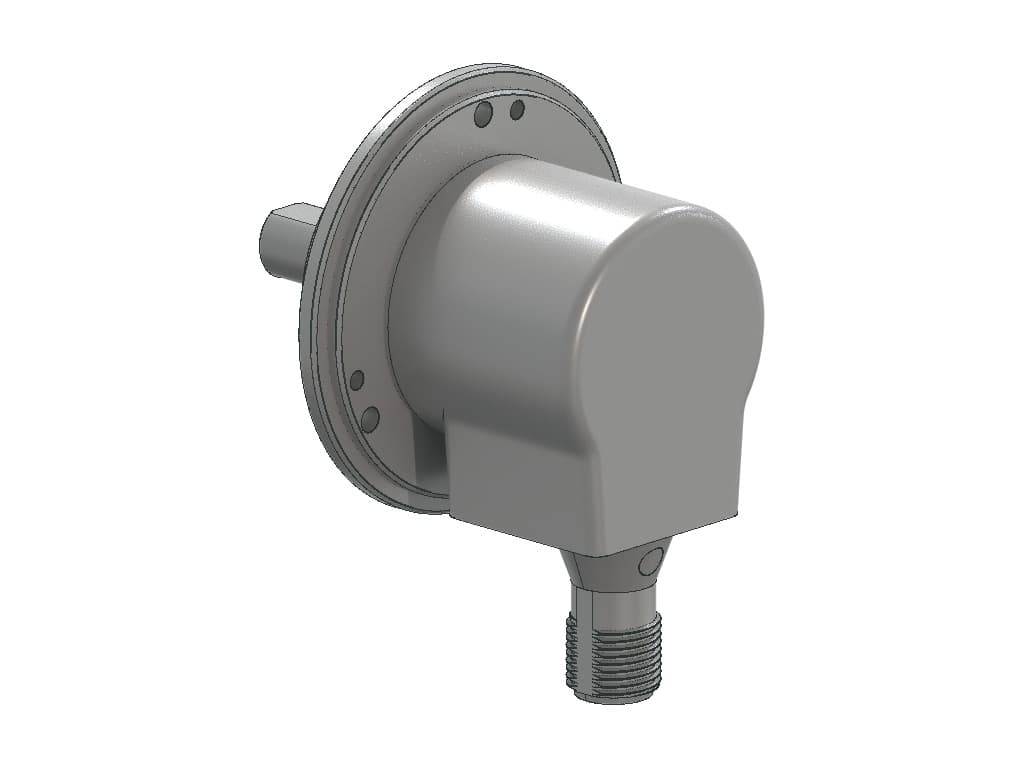

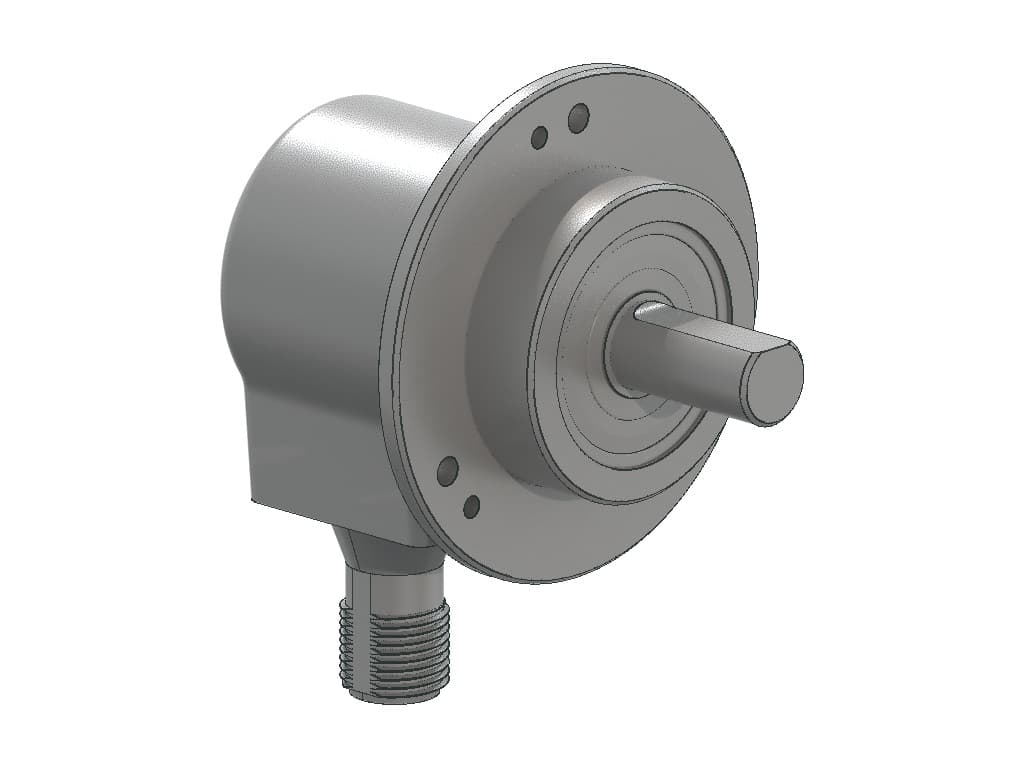

| Interfaccia | IO-Link Specification V1.1 |
| Profilo | Smart Sensor Profile 2nd Edition |
| Diagnostica | Device Status, Internal Temperature, Operating Hours Counter, Movement Hours Counter, Power Cycles Counter |
| Caratteristiche | Position and Velocity Output, 5x SW CAM, Connector Pin 2 as Preset, Reset or HW CAM |
| Velocità di Trasmissione | COM3 230,4 kBaud |
| Interfaccia Tempo Ciclo | 2.3 ms |
| Funzioni di Programmazione | Singleturn and Total Resolution, Velocity Filter, Preset Value, HW and SW CAM, Counting Direction, Pin 2 I/O-Configuration |
| Driver di Uscita | IEC 61131-9 |
| Tensione di Alimentazione | 18 - 32 V DC |
| Tempo di Accensione | < 1 s |
| Protetto da Inversione di Polarità | Sì |
| Corto Circuito di Protezione | Sì |
| EMC Emissione di Disturbi | DIN EN 61000-6-4 |
| EMC: Immunità ai Disturbi | DIN EN 61000-6-2 |
| MTTF | 283 years @40 °C |
| Tecnologia | Magnetico |
| Risoluzione Mono Giro | 16 bit |
| Risoluzione Multi Giro | 15 bit |
| Total Resolution | 2147482880 |
| Multigiro Tecnologia | Auto contatore alimentato ad impulsi magnetici (nessuna batteria, nessuna marcia) |
| Precisione (INL) | ±0,0878° (≤12 bit) |
| Senso del Segnale (Predefinita) | Clockwise shaft movement (front view on shaft) |
| Codice | Binario |
| Grado di Protezione (Albero) | IP65 |
| Grado di Protezione (Involucro) | IP65 |
| Min Temperature | - 40 °C (- 40 °F) |
| Max Temperature | +85 °C (+185 °F) |
| Umidità | 98%, non allo stato liquido |
| Materiale Involucro | Acciaio |
| Rivestimento Involucro | Catodica Protezione dalla Corrosione (> 720 h resistenza alla nebbia salina) |
| Flangia | Flangia di fissaggio, ø 58 mm |
| Materiale di Flangia | Alluminio |
| Tipo Albero | Albero pieno, appiattito su un lato, lunghezza = 20 mm |
| Diametro dell'Albero | ø 10 mm (0.39") |
| Materiale Albero | Acciaio inossidabile V2A (1,4305; 303) |
| Albero Carico Massimo | Axial 40 N, Radial 110 N |
| Durata Minima Meccanica (10^8 giri con Fa/Fr) | 430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N) |
| Inerzia del Rotore | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Coppia di Attrito | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| Massima Velocità Meccanica | ≤ 12000 1/min |
| Resistenza agli Urti | ≤ 100 g (mezza sinusoide 6 ms, EN 60068-2-27) |
| Resistenza agli Urti Permanente | ≤ 10 g (mezzo seno 16 ms, EN 60068-2-29) |
| Resistenza alle Vibrazioni | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Länge | 92 mm (3.62") |
| Peso | 265 g (0.58 lb) |
| Orientamento del Collegamento | Radiale |
| Collegamento | M12, Male, 5 pin, a coded, with LED |
| Approval | CE + cULus |
| Ciclo di vita del prodottoInfo | Nuovo |
| Segnale | Connettore | Numero Pin |
|---|---|---|
| Power Supply | 1 | 1 |
| GND | 1 | 3 |
| Digital Input / Output | 1 | 2 |
| IO-Link | 1 | 4 |
| Not Connected | 1 | 5 |
| LED Green | 1 | LED |
| LED Yellow | 1 | LED |
| LED Common | 1 | LED |
