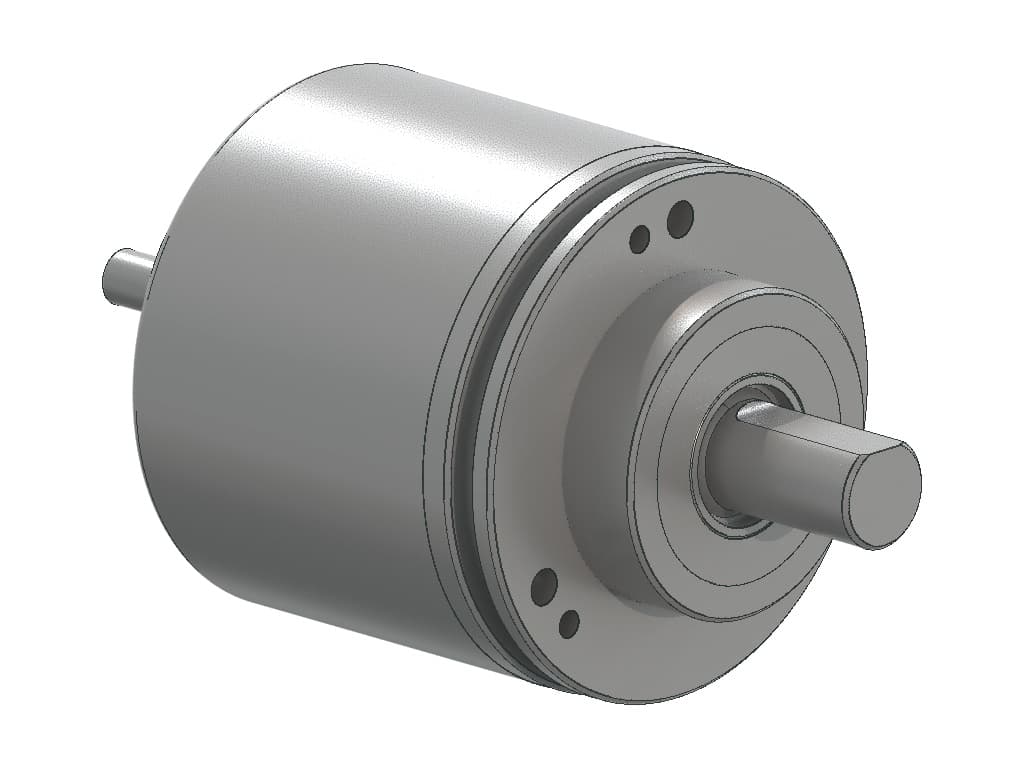

10010186- SSI2USB Adapter DB15 (VA01)SSI2USB Adapter DB15 (VA01)| Interfaccia | SSI Preset + incrementale |
| Impulsi incrementali | 16384 |
| Funzioni manuali | Preset + complemento tramite cavo o connettore |
| Interfaccia Tempo Ciclo | ≥ 25 µs |
| Driver di Uscita | SSI (RS422) / Incr. (RS422) |
| Output Incremental | A, /A, B, /B |
| Offset fase Rettangolo | 90° ± 4.5° electrical |
| Maximum Frequency Response | 2 MHz |
| Tensione di Alimentazione | 4.5 – 30 VDC |
| Potenza Assorbita | ≤ 1.5 W |
| Tempo di Accensione | < 1 s |
| Clock di Ingresso | RS 422, via Optocoupler |
| Frequenza di Clock | 100 kHz – 2 MHz |
| Protetto da Inversione di Polarità | Sì |
| Corto Circuito di Protezione | Sì |
| EMC Emissione di Disturbi | DIN EN 61000-6-4 |
| EMC: Immunità ai Disturbi |
| Tecnologia | Ottico |
| Risoluzione Mono Giro | 16 bit |
| Risoluzione Multi Giro | 14 bit |
| Multigiro Tecnologia | Cambio meccanico (senza batteria) |
| Precisione (INL) | ±0.0220° (14 – 16 bit), ±0.0439° (≤13 bit) |
| Senso del Segnale (Predefinita) | Clockwise shaft movement (front view on shaft) |
| Codice | Binario |
| Grado di Protezione (Albero) | IP66/IP67 |
| Grado di Protezione (Involucro) | IP66/IP67 |
| Min Temperature | - 30 °C fisso (- 22 °F), - 5 °C flessibile (+ 23 °F) |
| Max Temperature | +70 °C (+158 °F) |
| Umidità | 98%, non allo stato liquido |
| Materiale Involucro | Acciaio |
| Rivestimento Involucro | Catodica Protezione dalla Corrosione (> 720 h resistenza alla nebbia salina) + Pittura liquido |
| Flangia | Flangia di fissaggio, ø 58 mm |
| Materiale di Flangia | Alluminio |
| Tipo Albero | Albero pieno, appiattito su un lato, lunghezza = 20 mm |
| Diametro dell'Albero | ø 12 mm (0.47") |
| Materiale Albero | Acciaio inossidabile V2A (1,4305; 303) |
| Albero Carico Massimo | Axial 40 N, Radial 110 N |
| Orientamento del Collegamento | Assiale |
| lunghezza del cavo | 10 m [394"] |
| Sezione Cavo | 0.14 mm² / AWG 26 |
| Materiale / Tipo | PVC |
| Diametro del Cavo | 8 mm (0.31 in) |
| Raggio di Curvatura Minimo | 35 mm (1,38 in) fissa, 70 mm (2,76 in) flessione |
| Approval | CE + cULus |
| Ciclo di vita del prodottoInfo | Stabilito |
| DIN EN 61000-6-2 |
| MTTF | 16.2 anni @ 40 °C |
| Durata Minima Meccanica (10^8 giri con Fa/Fr) | 430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N) |
| Inerzia del Rotore | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Coppia di Attrito | ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F) |
| Massima Velocità Meccanica | ≤ 3000 1/min |
| Resistenza agli Urti | ≤ 100 g (mezza sinusoide 6 ms, EN 60068-2-27) |
| Resistenza agli Urti Permanente | ≤ 10 g (mezzo seno 16 ms, EN 60068-2-29) |
| Resistenza alle Vibrazioni | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Peso | 295 g (0.65 lb) |
