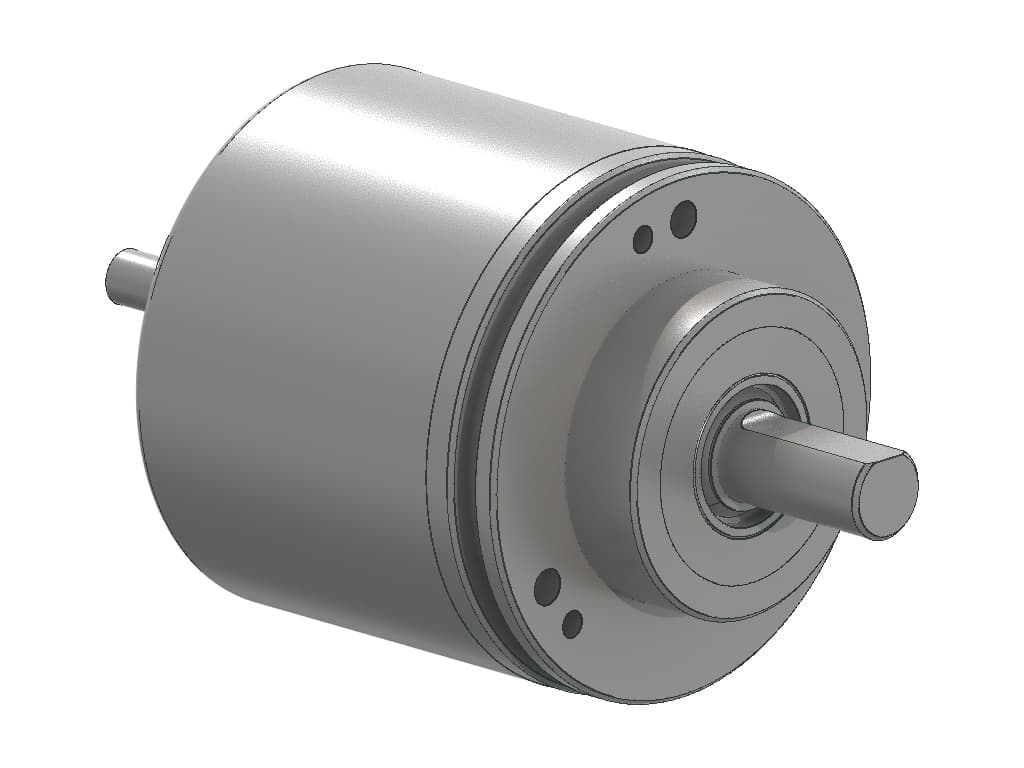

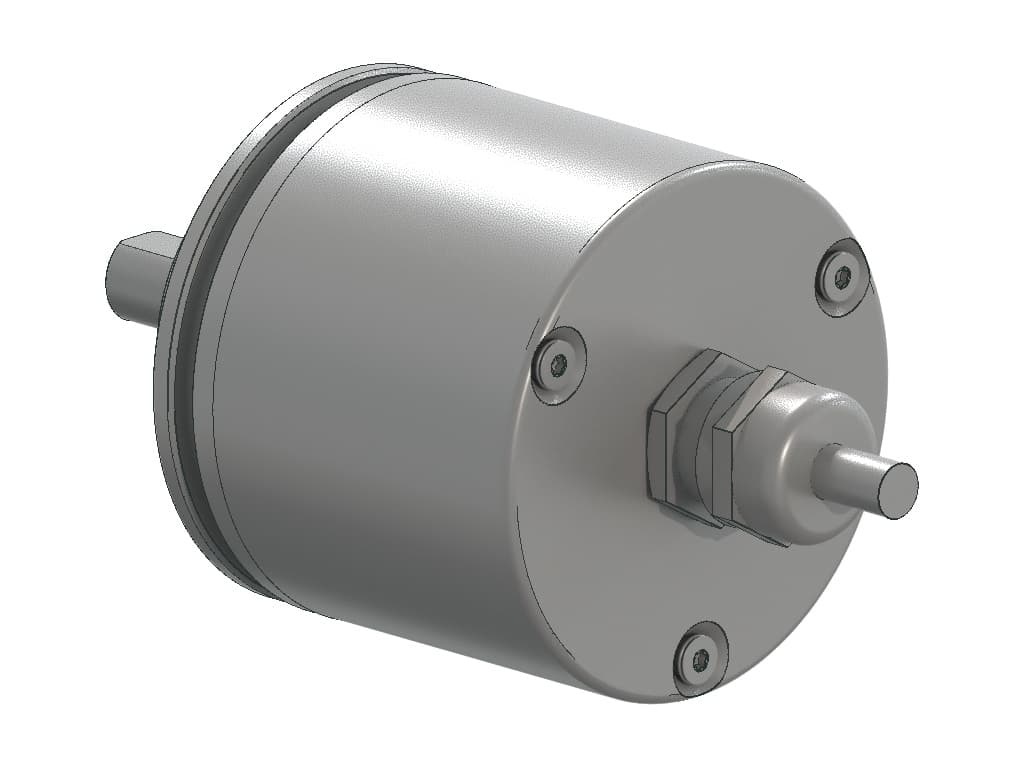

| Interfaccia | Bit Parallel Preset |
| Funzioni manuali | Preset + complemento tramite cavo o connettore |
| Interfaccia Tempo Ciclo | 150 µs |
| Driver di Uscita | Push-Pull |
| Tensione di Alimentazione | 10 – 30 VDC |
| Consumo di Corrente | ≤ 400 mA @ 10 V DC, ≤ 180 mA @ 24 V DC |
| Potenza Assorbita | ≤ 1.5 W |
| Tempo di Accensione | < 1 s |
| Tempo di Assestamento | 80 ms |
| Protetto da Inversione di Polarità | Sì |
| Corto Circuito di Protezione | Sì |
| EMC Emissione di Disturbi | DIN EN 61000-6-4 |
| EMC: Immunità ai Disturbi | DIN EN 61000-6-2 |
| MTTF | 15.9 anni @ 40 °C |
| Tecnologia | Ottico |
| Risoluzione Mono Giro | 12 bit |
| Risoluzione Multi Giro | 12 bit |
| Multigiro Tecnologia | Cambio meccanico (senza batteria) |
| Precisione (INL) | ±0.0220° (14 – 16 bit), ±0.0439° (≤13 bit) |
| Senso del Segnale (Predefinita) | Clockwise shaft movement (front view on shaft) |
| Codice | Gray |
| Grado di Protezione (Albero) | IP66/IP67 |
| Grado di Protezione (Involucro) | IP66/IP67 |
| Min Temperature | - 30 °C fisso (- 22 °F), - 5 °C flessibile (+ 23 °F) |
| Max Temperature | +80 °C (+176 °F) |
| Umidità | 98%, non allo stato liquido |
| Materiale Involucro | Acciaio |
| Rivestimento Involucro | Catodica Protezione dalla Corrosione (> 720 h resistenza alla nebbia salina) + Pittura liquido |
| Flangia | Flangia di fissaggio, ø 58 mm |
| Materiale di Flangia | Alluminio |
| Tipo Albero | Albero pieno, appiattito su un lato, lunghezza = 20 mm |
| Diametro dell'Albero | ø 10 mm (0.39") |
| Materiale Albero | Acciaio inossidabile V2A (1,4305; 303) |
| Albero Carico Massimo | Axial 40 N, Radial 110 N |
| Durata Minima Meccanica (10^8 giri con Fa/Fr) | 430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N) |
| Inerzia del Rotore | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Coppia di Attrito | ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F) |
| Massima Velocità Meccanica | ≤ 3000 1/min |
| Resistenza agli Urti | ≤ 100 g (mezza sinusoide 6 ms, EN 60068-2-27) |
| Resistenza agli Urti Permanente | ≤ 10 g (mezzo seno 16 ms, EN 60068-2-29) |
| Resistenza alle Vibrazioni | ≤ 20 g (20 Hz – 2000 Hz, EN 60068-2-6) |
| Länge | 52,7 mm (2.07") |
| Peso | 390 g (0.86 lb) |
| Orientamento del Collegamento | Assiale |
| lunghezza del cavo | 1 m [39"] |
| Sezione Cavo | 0.14 mm² / AWG 26 |
| Materiale / Tipo | PVC |
| Diametro del Cavo | 7.1 mm (0.28 in) |
| Raggio di Curvatura Minimo | 46 mm (1.81") fissa, 61 mm (2.4") flessione |
| Approval | CE |
| Ciclo di vita del prodottoInfo | Stabilito |
| Segnale | Colore |
|---|---|
| Bit 1 | White |
| Bit 2 | Brown |
| Bit 3 | Green |
| Bit 4 | Yellow |
| Bit 5 | Gray |
| Bit 6 | Pink |
| Bit 7 | Blue |
| Bit 8 | Red |
| Bit 9 | Black |
| Bit 10 | Violet |
| Bit 11 |
| Gray-Pink |
| Bit 12 | Red-Blue |
| Bit 13 | White-Green |
| Bit 14 | Brown-Green |
| Bit 15 | White-Yellow |
| Bit 16 | Yellow-Brown |
| Bit 17 | White-Gray |
| Bit 18 | Gray-Brown |
| Bit 19 | White-Pink |
| Bit 20 | Pink-Brown |
| Bit 21 | White-Blue |
| Bit 22 | Brown-Blue |
| Bit 23 | White-Red |
| Bit 24 | Brown-Red |
| Latch | Gray-Green |
| DIR | Yellow-Gray |
| Preset | Brown-Black |
| Power Supply | Pink-Green |
| GND | Yellow-Pink |
