Flange dell'adattatore
Nome | Compatible Flange Type | Compatible Flange Diameter | |
---|---|---|---|
![]() |
L Mounting Bracket w/ screws | Flangia di Fissaggio - Albero Pieno | 58 mm |
![]() |
Mounting Bracket for Synchro Flange w/ fixtures | Flangia Sincro - Albero Pieno | 58 mm |
![]() |
Mounting Bracket Spring Loaded f. Clamping Flange | Flangia di Fissaggio - Albero Pieno | 58 mm |
![]() |
Mounting Bracket for Clamping Flange w/ fixtures | Flangia di Fissaggio - Albero Pieno | 58 mm |
![]() |
Spring Loaded Pivot Arm 58mm | Flangia di Fissaggio - Albero Pieno | 58 mm |
![]() |
Spring Loaded Pivot Arm 36mm | Flangia Sincro - Albero Pieno | 36 mm |
Flange dell'adattatore
Name | ||
---|---|---|
![]() |
Adapter Flange 58S-100 | Flangia Sincro ø58mm to Ø100mm7 |
![]() |
Adapter Flange 58C-80 | Flangia di Fissaggio ø58mm to Ø80mm |
![]() |
Adapter Flange 58C-78 | Flangia di Fissaggio ø58mm to Ø78mm |
![]() |
Adapter Flange 58C-2.5in Square | Flangia di Fissaggio ø58mm to 63.5mm/2.5in Square |
![]() |
Adapter Flange 58C-90 | Flangia di Fissaggio ø58mm to Ø90mm |
![]() |
Adapter Flange 58C-90 VA | Flangia di Fissaggio ø58mm to Ø90mm |
![]() |
Adapter Flange 58C-67 | Flangia di Fissaggio ø58mm to Ø67mm |
![]() |
Adapter Flange 58S-116 | Flangia Sincro ø58mm to Ø116mm |
![]() |
Adapter Flange 58C-65 (M4) | Flangia di Fissaggio ø58mm to Ø65mm |
![]() |
Adapter Flange 58C-65 (M5) | Flangia di Fissaggio ø58mm to Ø65mm |
![]() |
Adapter Flange 42G-58 | Flangia Sincro ø42mm to Ø58mm |
Le flange degli adattatori sono generalmente utilizzate con i trasduttori POSITAL per adattarsi esattamente all'interno dell'installazione o del quadro elettrico del cliente . Sarà disponibile a breve una nuova serie di flange per gli adattatori più comunemente utilizzati.
Staffa di montaggio - Sincro
La staffa di montaggio rappresenta una scelta comoda e a basso costo per tutti i trasduttori rotativi con flangia sincro di Ø 58 mm. La cupola da montare è realizzato in plastica rinforzata in vetroresina. Ciò consente il completo isolamento sia termico che elettrico. Il montaggio del trasduttore può essere fatto sia con le viti o con i morsetti di serraggio forniti.
Staffa di montaggio - Morsetti
La staffa di montaggio rappresenta una scelta comoda e a basso costo per tutti i trasduttori rotativi con flangia di bloccaggio a morsetto di Ø 58 mm. La cupola da montare è realizzato in plastica rinforzata in vetroresina. Ciò consente il completo isolamento sia termico che elettrico. Il montaggio del trasduttore può essere fatto con le viti fornite.
Staffa di montaggio - Angolata
Una staffa di montaggio angolata molto semplice da usare e a basso costo adatta per tutti i trasduttori con flangia di bloccaggio a morsetto di Ø 58mm.

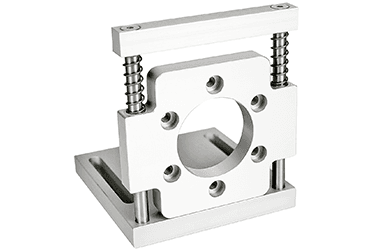

Staffa di montaggio - A molla
Speciale adattatore di montaggio a molla. E' progettato per adattarsi a tutti i trasduttori con flangia di bloccaggio a morsetto di Ø 58mm con le ruote di misura da 500 millimetri. La funzione a molla assicura il posizionamento ottimale del trasduttore/ruota di misura e garantisce una pressione costante sulla superficie di misurazione.
