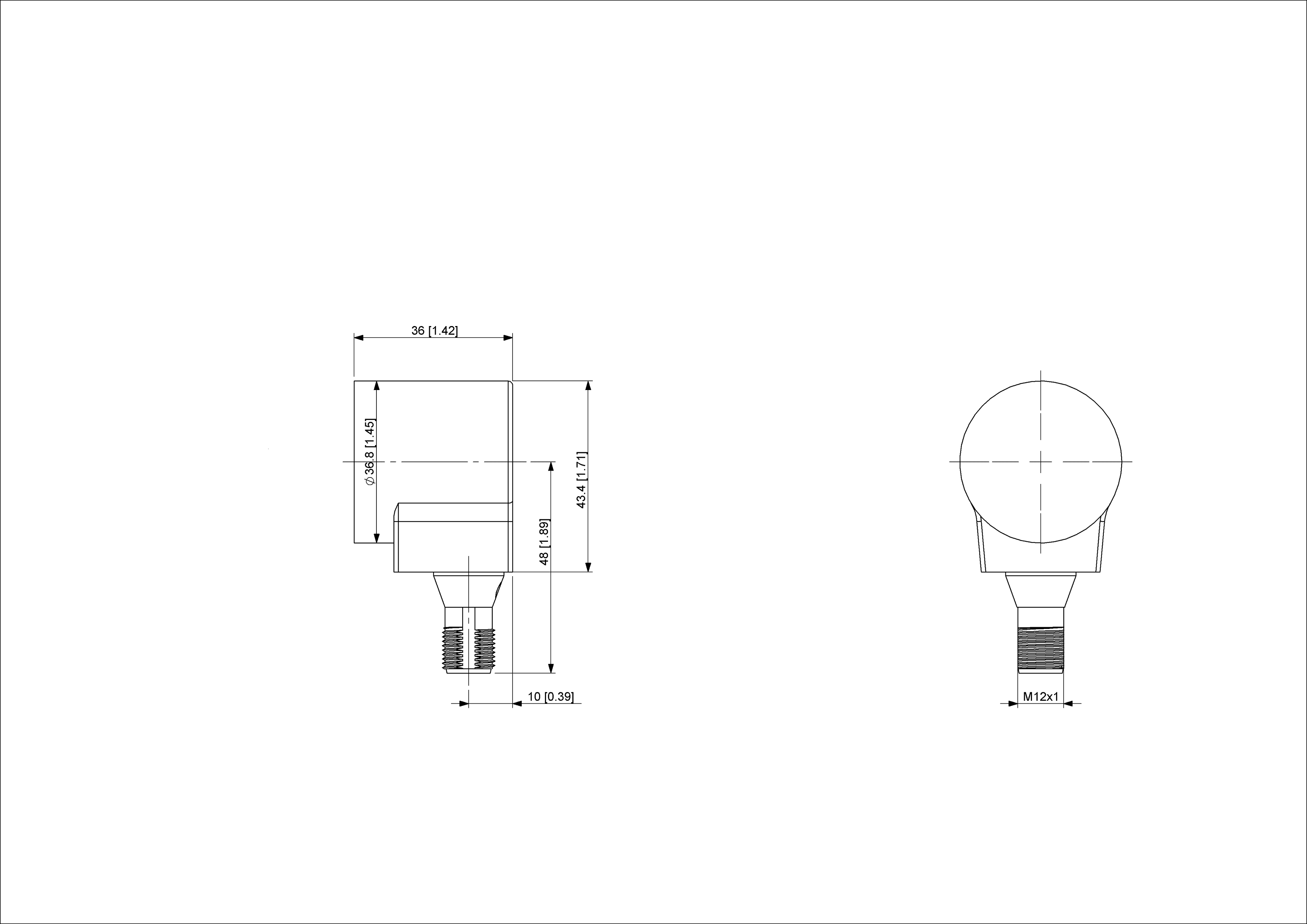

| Interface | CANopen |
| Profil | DS-406 |
| Caractéristiques | Axe rond |
| Vitesse de transmission | min. 20 kBaud, max. 1 MBaud |
| Temps de cycle de l'interface | ≥ 1 ms |
| Fonctions de programmation | Résolution, preset, 2 interrupteurs, 8 CAMS, vitesse de transmission, peut-identifier, bootloader, les modes de transmission: interrogé, cyclique, sync |
| Pilote de sortie | Émetteur-récepteur (ISO 11898), avec isolation galvanique par photocoupleur |
| Tension d'alimentation | 9 – 30 VDC |
| Consommation de courant | ≤ 70 mA @ 10 V DC, ≤ 50 mA @ 24 V DC |
| Puissance absorbée | ≤ 1.2 W |
| Protection en inversion de polarité | Oui |
| Protection contre les courts-circuits | Oui |
| EMC: Emission d'interférences | DIN EN 61000-6-4 |
| EMC: Immunité au bruit | DIN EN 61000-6-2 |
| MTTF | 240 years @ 40 °C |
| Technologie | Magnétique |
| Résolution monotour | 13 bit |
| Résolution multitour | 12 bit |
| Technologie multitour | Auto alimenté compteur d'impulsions magnétiques (pas de batterie, pas de marche) |
| Précision (INL) | ±0,0878° (≤12 bits) |
| Code | Binaire |
| Classe de protection | IP68/IP69K |
| Classe de protection (boîtier) | IP68/IP69K |
| Min Temperature | - 40 °C (- 40 °F) |
| Max Temperature | +85 °C (+185 °F) |
| Température de stockage | -40 °C (-40 °F) – +85 °C (+185 °F) |
| Humidité | 98%, sans condensation |
| Découpe de panneau | Sans |
| Matériau du boîtier | Acier |
| Revêtement du boîtier | Protection Cathodique Contre la Corrosion (> 720 h résistance à la projection d'eau de mer) |
| Type de bride | Bride synchro, ø 36 mm Heavy-Duty |
| Matériau de la bride | Aluminium |
| Type d'arbre | Arbre plein, aplatie sur un côté, longueur = 20 mm |
| Diamètre de l'arbre | ø 10 mm (0.39") |
| Matériau de l'arbre | Acier inoxydable (1.4112, 440 B), trempé |
| Charge maximale sur l'arbre | Axial 180 N, Radial 180 N |
| Durée de vie mécanique minimale(10^8 tours avec Fa/Fr) | 10 (180N/180N), 15 (150N,150N), 30 (100N/100N) |
| Couple de frottement | ≤ 6 Ncm @ 20 °C, (8.5 oz-in @ 68 °F) |
| Vitesse mécanique maximale | ≤ 6000 1/min |
| Résistance aux chocs | ≤ 200 g (half sine 11 ms, EN 60068-2-27) |
| Résistance aux chocs permanents | ≤ 30 g (demi-sinus 6 ms, EN 60068-2-29) |
| Résistance aux vibrations | ≤ 30 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Longueur | 56 mm (2.20") |
| Poids | 245 g (0.54 lb) |
| Position de la sortie de raccordement | Radial |
| Découpe de panneau | Câble / Connecteur |
| Raccordement | M12, Male, 5 pin, a coded, with LED |
| Approval | CE + cULus + E1 |
| Cycle de vie des produits | Bien établi |
| Signal | Connecteur | Numéro de broche |
|---|---|---|
| Power Supply | 1 | 2 |
| GND | 1 | 3 |
| CAN High | 1 | 4 |
| CAN Low | 1 | 5 |
| CAN GND | 1 | 1 |
