| Interface | SAE J1939 |
| Profil | J1939 specific |
| Fonctions manuelles | Programmable |
| Caractéristiques | Axe rond |
| Vitesse de transmission | min. 20 kBaud, max. 1 MBaud |
| Temps de cycle de l'interface | ≥ 1 ms |
| Fonctions de programmation | Résolution, preset, vitesse de transmission, peut-identifier |
| Pilote de sortie | Émetteur-récepteur (ISO 11898), avec isolation galvanique par photocoupleur |
| Tension d'alimentation | 9 – 30 VDC |
| Consommation de courant | ≤ 70 mA @ 10 V DC, ≤ 50 mA @ 24 V DC |
| Puissance absorbée | ≤ 1.2 W |
| Temps de démarrage | <500 ms |
| Protection en inversion de polarité | Oui |
| Protection contre les courts-circuits | Oui |
| EMC: Emission d'interférences | DIN EN 61000-6-4 |
| EMC: Immunité au bruit | DIN EN 61000-6-2 |
| MTTF | 240 years @ 40 °C |
| Technologie | Magnétique |
| Résolution monotour | 16 bit |
| Résolution multitour | 14 bit |
| Technologie multitour | Auto alimenté compteur d'impulsions magnétiques (pas de batterie, pas de marche) |
| Précision (INL) | ±0,0878° (≤12 bits) |
| Code | Binaire |
| Classe de protection | IP66/IP67 |
| Classe de protection (boîtier) | IP66/IP67 |
| Température de stockage | -40 °C (-40 °F) – +85 °C (+185 °F) |
| Humidité | 98%, sans condensation |
| Max Temperature | +85 °C (+185 °F) |
| Min Temperature | - 40 °C (- 40 °F) |
| Découpe de panneau | Sans |
| Matériau du boîtier | Acier |
| Revêtement du boîtier | Protection Cathodique Contre la Corrosion (> 720 h résistance à la projection d'eau de mer) + peinture liquide |

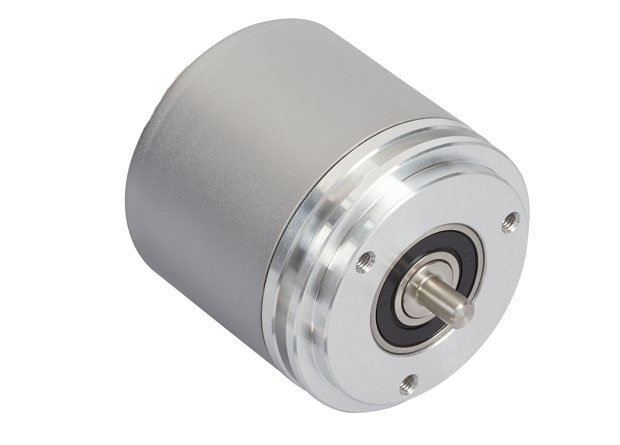

| Type de bride | Bride synchro, ø 58 mm |
| Matériau de la bride | Aluminium |
| Type d'arbre | Arbre plein, longueur = 10 mm |
| Diamètre de l'arbre | ø 6 mm (0.24") |
| Matériau de l'arbre | Acier inoxydable V2A (1,4305; 303) |
| Charge maximale sur l'arbre | Axial 40 N, Radial 110 N |
| Durée de vie mécanique minimale(10^8 tours avec Fa/Fr) | 400 (20N/40N) |
| Inertie du rotor | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Couple de frottement | ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F) |
| Vitesse mécanique maximale | ≤ 3000 1/min |
| Résistance aux chocs | ≤ 100 g (demi-sinus 6 ms, EN 60068-2-27) |
| Résistance aux chocs permanents | ≤ 10 g (16 ms demi-sinus, EN 60068-2-29) |
| Résistance aux vibrations | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Longueur | 56,7 mm (2.23") |
| Poids | 330 g (0.73 lb) |
| Position de la sortie de raccordement | Axial |
| Raccordement | M12, Male, 5 pin, a coded, with LED |
| Découpe de panneau | Câble / Connecteur |
| Approval | CE + cULus |
| Cycle de vie des produits | Nouveau |
| Signal | Numéro de broche |
|---|---|
| Power Supply | 2 |
| GND | 3 |
| CAN High | 4 |
| CAN Low | 5 |
| CAN GND | 1 |
| ? | |
| ? | |
| ? |
