| Interfaz | Incremental Programable |
| Funciones de Programación | PPR (1-16384), Output, Counting Direction |
| Programmable salida | Push-Pull (HTL) at 8-30 VDC, or RS422 (TTL) at 4,75-5,5 VDC |
| Herramienta de configuración | UBIFAST Configuration Tool (Version ≥ 1.6.3) |
| Controlador de Salida | RS 422 (TTL) |
| Tensión de Alimentación | Default 4,75 – 5,5 VDC (programmable to 8 – 30 VDC) |
| Consumo de Corriente | Typical 150mA @ 5V (no load) |
| Potencia Absorbida | ≤ 1.0 W |
| Tiempo de Encendido | < 1 s |
| Resistencia de Carga Mínima | 120 Ω |
| Resistente a Inversiones de Polaridad | Sí |
| Protección contra Cortocircuitos | Sí |
| EMC Emisión de Interferencias | DIN EN 61000-6-4 |
| EMC: Inmunidad al Ruido | DIN EN 61000-6-2 |
| MTTF | 280 years @ 40 °C |
| Tecnología | Magnética |
| Precisión (INL) | ±0,0878° (≤12 bits) |
| Sentido de la Señal (por Defecto) | Clockwise shaft movement (front view on shaft) |
| Phase Angle | 90° ± 14° (Velocidad> 100RPM) |
| Clase de Protección (Eje) | IP65 |
| Clase de Protección (Carcasa) | IP65 |
| Min Temperature | - 40 °C (- 40 °F) |
| Max Temperature | +85 °C (+185 °F) |
| Humedad | 98%, sin estado líquido |
| Material Carcasa | Acero |
| Recubrimiento de la Carcasa | Catódica Contra la Corrosión (> 720 h Sal Resistencia Spray) |
| Tipo Brida | Eje hueco ciego, ø 36 mm / ø 42 mm |
| Material de Brida | Aluminio |
| Tipo Eje | Eje hueco ciego, profundidad = 18 mm |
| Diámetro del Eje | ø 6.35 mm (1/4") |
| Material de Eje | Acero inoxidable V2A (1,4305; 303) |
| Par de Fricción | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| Velocidad Mecánica Máxima | ≤ 12000 1/min |
| Resistencia a los Golpes | ≤ 100 g (semiseno 6 ms, EN 60068-2-27) |
| Resistencia al Choque Permanente | ≤ 10 g (16 ms medio seno, EN 60068-2-29) |
| Resistencia a las Vibraciones | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |

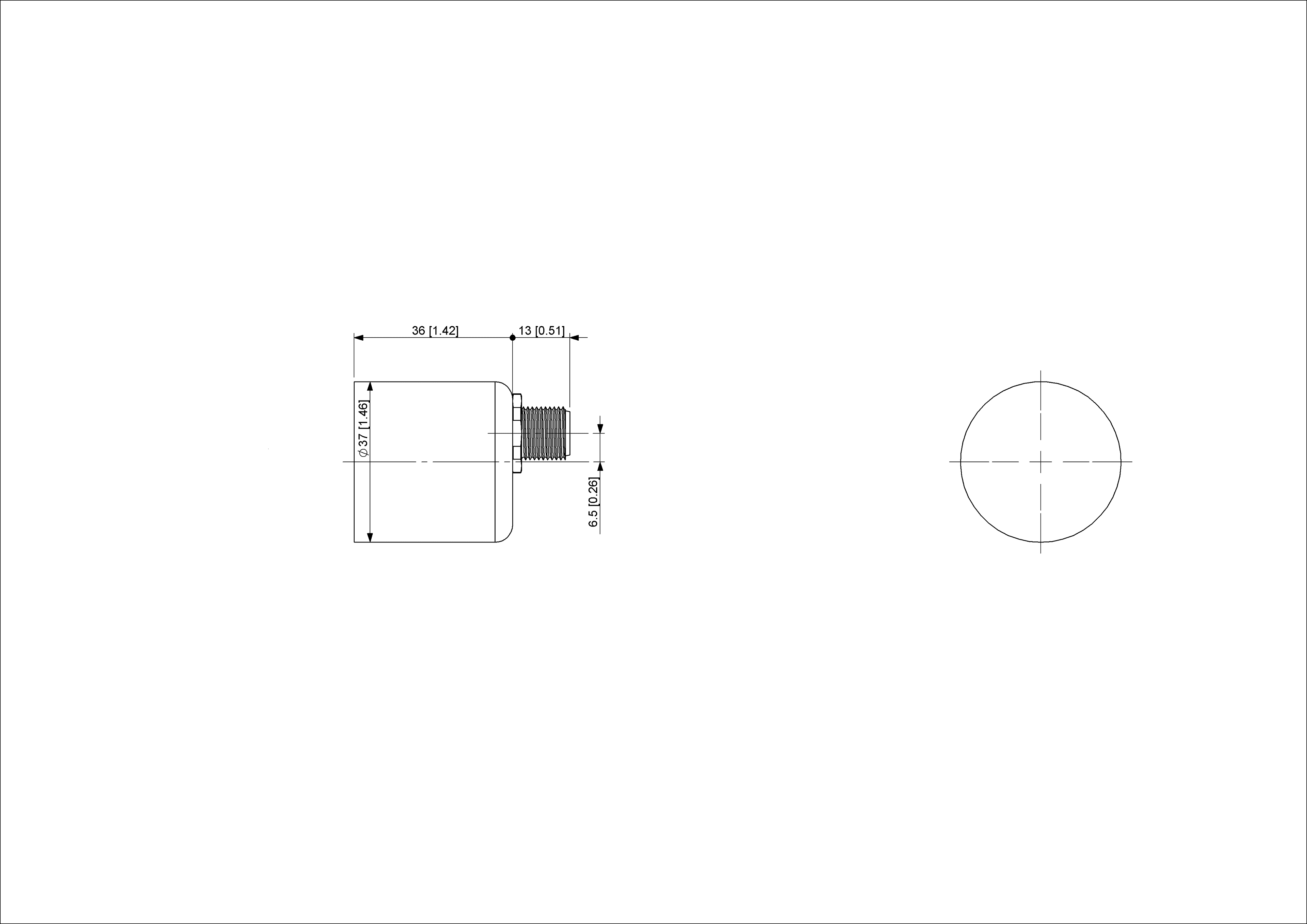

| Longitud | 54,2 mm (2.13") |
| Peso | 105 g (0.23 lb) |
| Máxima axial / radial La desalineación | Estático ± 0,3 mm / ± 0,5 mm; dinámica ± 0,1 mm / ± 0,2 mm |
| Orientación de Conexión | Axial |
| Conexionado | M12, macho, 5 pines, a-codificado |
| Approval | CE + cULus |
| Ciclo de vida de productosInfo | Descontinuado |
| Señal | Número de pin |
|---|---|
| A | 4 |
| B | 2 |
| Z | 5 |
| Power Supply | 1 |
| GND | 3 |
| Shielding | Connector housing |
