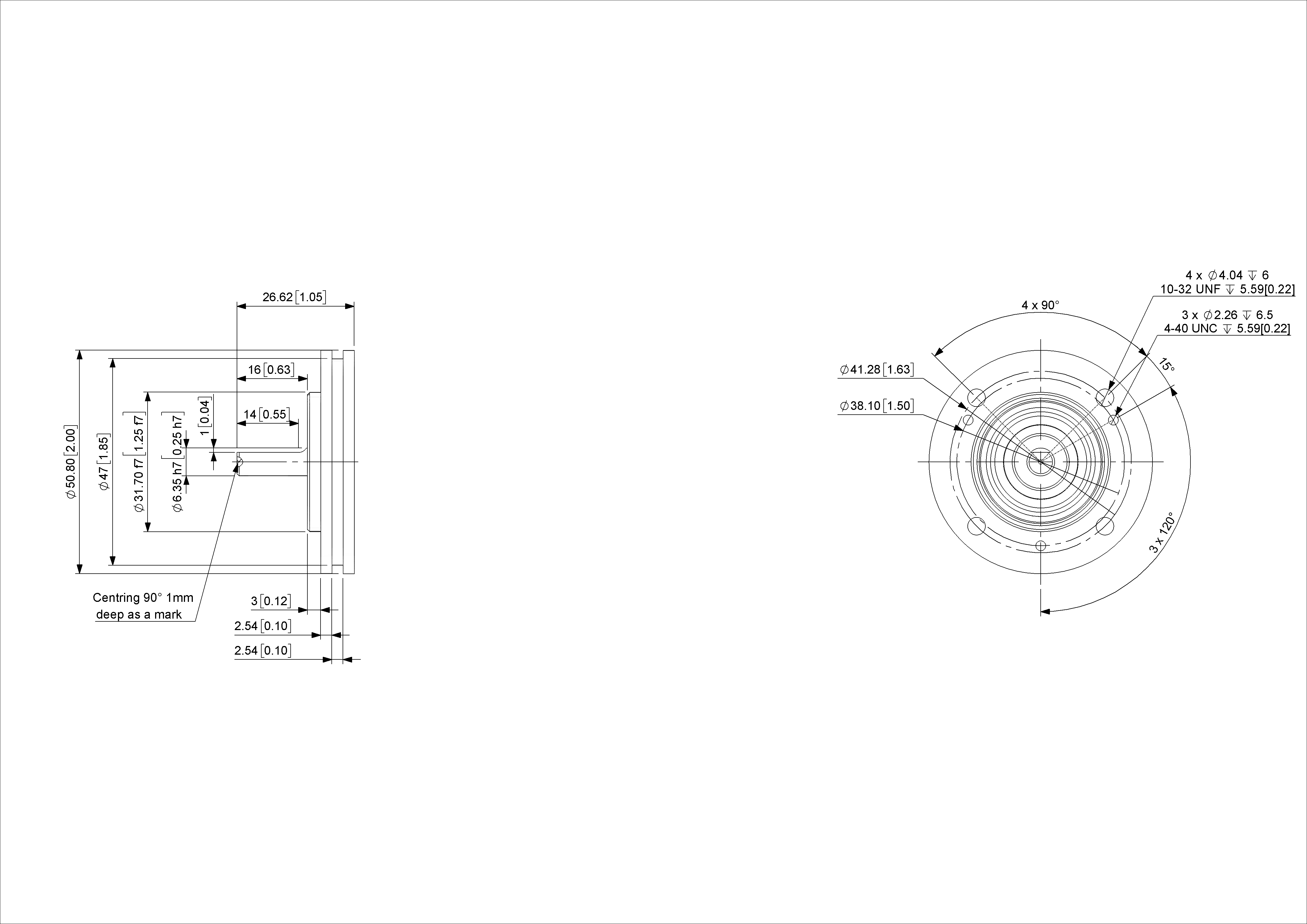

| Interfaz | Incremental |
| Controlador de Salida | RS 422 (TTL) |
| Output Incremental | A, /A, B, /B |
| Desfase Rectangle | 90° ± 4.5° electrical |
| Tensión de Alimentación | 8 – 30 VDC |
| Consumo de Corriente | Typical 40mA @ 24V (no load) |
| Potencia Absorbida | ≤ 1.0 W |
| Tiempo de Encendido | < 250 ms |
| Resistencia de Carga Mínima | 120 Ω |
| Resistente a Inversiones de Polaridad | Sí |
| Protección contra Cortocircuitos | Sí |
| EMC Emisión de Interferencias | DIN EN 61000-6-4 |
| EMC: Inmunidad al Ruido | DIN EN 61000-6-2 |
| MTTF | 280 years @ 40 °C |
| Tecnología | Magnética |
| Precisión (INL) | ±0,0878° (≤12 bits) |
| Sentido de la Señal (por Defecto) | Clockwise shaft movement (front view on shaft) |
| Clase de Protección (Eje) | IP65 |
| Clase de Protección (Carcasa) | IP65 |
| Min Temperature | - 40 °C (- 40 °F) |
| Max Temperature | +85 °C (+185 °F) |
| Humedad | 98%, sin estado líquido |
| Material Carcasa | Acero |
| Recubrimiento de la Carcasa | Catódica Contra la Corrosión (> 720 h Sal Resistencia Spray) |
| Tipo Brida | Clamp, 2" (ø 50.8 mm) |
| Material de Brida | Aluminio |
| Tipo Eje | Eje sólido, aplanado en un lado, longitud = 16 mm |
| Diámetro del Eje | ø 6.35 mm (1/4") |
| Material de Eje | Acero inoxidable V2A (1,4305; 303) |
| Carga Máxima del Eje | Axial 40 N, Radial 110 N |
| Inercia del Rotor | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Par de Fricción | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| Velocidad Mecánica Máxima | ≤ 12000 1/min |
| Resistencia a los Golpes | ≤ 100 g (semiseno 6 ms, EN 60068-2-27) |
| Resistencia al Choque Permanente | ≤ 10 g (16 ms medio seno, EN 60068-2-29) |
| Resistencia a las Vibraciones | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Longitud | 100,5 mm (3.96") |
| Peso | 395 g (0.87 lb) |
| Vida Mecánica Mínimo(10^8 revoluciones con Fa/Fr) | 430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N) |
| Orientación de Conexión | Radial |
| Conexionado | MS3102R14S-6P, Male, 6 pin |
| Ciclo de vida de productosInfo | Descontinuado |
| Señal | Número de pin |
|---|---|
| A | E |
| /A | C |
| B | D |
| /B | F |
| Power Supply | B |
| GND | A |
| Shielding | Connector housing |
