| Interfaz | Incremental |
| Controlador de Salida | Push-Pull (HTL) |
| Desfase Rectangle | 90° ± 4.5° electrical |
| Tensión de Alimentación | 4.75 – 30 VDC |
| Consumo de Corriente | Typical 40mA @ 24V (no load) |
| Potencia Absorbida | ≤ 1.0 W |
| Tiempo de Encendido | < 250 ms |
| Resistencia de Carga Mínima | 120 Ω (5V), 720 Ω (30 V) |
| Resistente a Inversiones de Polaridad | Sí |
| Protección contra Cortocircuitos | Sí |
| EMC Emisión de Interferencias | DIN EN 61000-6-4 |
| EMC: Inmunidad al Ruido | DIN EN 61000-6-2 |
| MTTF | 280 years @ 40 °C |
| Tecnología | Magnética |
| Precisión (INL) | ±0,0878° (≤12 bits) |
| Sentido de la Señal (por Defecto) | Clockwise shaft movement (front view on shaft) |
| Clase de Protección (Eje) | IP66/IP67 |
| Clase de Protección (Carcasa) | IP66/IP67 |
| Min Temperature | - 40 °C (- 40 °F) |
| Max Temperature | +85 °C (+185 °F) |
| Humedad | 98%, sin estado líquido |
| Material Carcasa | Acero |
| Recubrimiento de la Carcasa | Catódica Contra la Corrosión (> 720 h Sal Resistencia Spray) + barnizado húmedo |
| Tipo Brida | Eje hueco ciego, ø 58 mm |
| Material de Brida | Aluminio |
| Tipo Eje | Blind Hollow, Depth = 28 mm |
| Diámetro del Eje | ø 12 mm (0.47") |
| Material de Eje | Acero inoxidable V2A (1,4305; 303) |
| Inercia del Rotor | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Par de Fricción | ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F) |
| Velocidad Mecánica Máxima | ≤ 3000 1/min |
| Resistencia a los Golpes | ≤ 100 g (semiseno 6 ms, EN 60068-2-27) |
| Resistencia al Choque Permanente | ≤ 10 g (16 ms medio seno, EN 60068-2-29) |
| Resistencia a las Vibraciones | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |

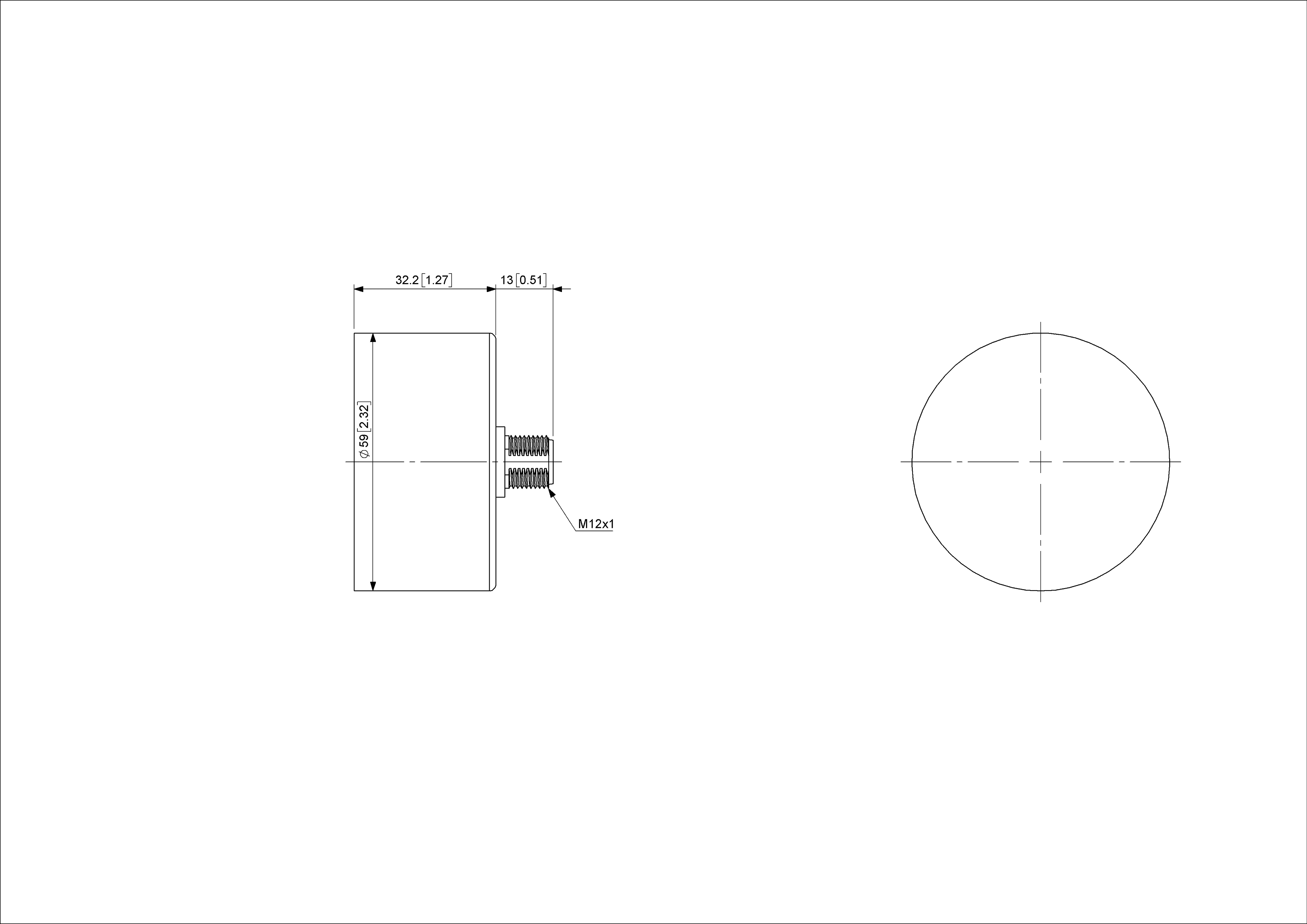

| Longitud | 60,2 mm (2.37") |
| Peso | 320 g (0.71 lb) |
| Máxima axial / radial La desalineación | Estático ± 0,3 mm / ± 0,5 mm; dinámica ± 0,1 mm / ± 0,2 mm |
| Orientación de Conexión | Axial |
| Conexionado | M12, macho, 5 pines, a-codificado |
| Approval | CE |
| Ciclo de vida de productosInfo | Descontinuado |
| Señal | Número de pin |
|---|---|
| A | 4 |
| B | 2 |
| Z | 5 |
| Power Supply | 1 |
| GND | 3 |
| Shielding | Connector housing |
