| Interfaz | SSI - Gray Coded |
| Funciones Manuales | Predeterminados + complemento a través de cable o conector |
| Interfaz de Tiempo de Ciclo | ≥ 25 µs |
| Multiple Transmissions | Once |
| Number of Preset Cycles | 5,100,000 |
| SSI Format | MMMMMMMMMMMMMMSSSSSSSSSSSSS0 |
| Controlador de Salida | RS422 |
| Tensión de Alimentación | 4.5 – 30 VDC |
| Consumo de Corriente | Típica 50 mA |
| Potencia Absorbida | ≤ 1.0 W |
| Tiempo de Encendido | < 1 s |
| Entrada de Reloj | RS 422, via Optocoupler |
| Velocidad de Reloj | 100 kHz – 2 MHz |
| Resistente a Inversiones de Polaridad | Sí |
| Protección contra Cortocircuitos | Sí |
| EMC Emisión de Interferencias | DIN EN 61000-6-4 |
| EMC: Inmunidad al Ruido | DIN EN 61000-6-2 |
| MTTF | 350 years @ 40 °C |
| Tecnología | Magnética |
| Resolución Monovuelta | 13 bit |
| Resolución Multivuelta | 14 bit |
| Multivuelta Tecnología | Contador de auto alimentado pulso magnético (sin batería, la caja de velocidades) |
| Precisión (INL) | ±0,0878° (≤12 bits) |
| Sentido de la Señal (por Defecto) | Clockwise shaft movement (front view on shaft) |
| Código | Gray |
| Clase de Protección (Eje) | IP65 |
| Clase de Protección (Carcasa) | IP65 |
| Humedad | 98%, sin estado líquido |
| Max Temperature | +80 °C (+176 °F) |
| Min Temperature | - 30 °C fijo (- 22 °F), - 5 °C flexibles (+ 23 °F) |
| Material Carcasa | Acero |
| Recubrimiento de la Carcasa | Catódica Contra la Corrosión (> 720 h Sal Resistencia Spray) |

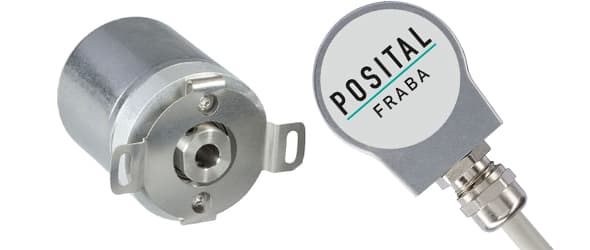

| Tipo Brida | Blind Hollow, ø 36 mm (A) |
| Material de Brida | Aluminio |
| Tipo Eje | Eje hueco ciego, profundidad = 18 mm |
| Diámetro del Eje | ø 12 mm (0.47") |
| Material de Eje | Acero inoxidable V2A (1,4305; 303) |
| Par de Fricción | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| Velocidad Mecánica Máxima | ≤ 6000 1/min |
| Resistencia a los Golpes | ≤ 100 g (semiseno 6 ms, EN 60068-2-27) |
| Resistencia al Choque Permanente | ≤ 10 g (16 ms medio seno, EN 60068-2-29) |
| Resistencia a las Vibraciones | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Longitud | 54,2 mm (2.13") |
| Peso | 205 g (0.45 lb) |
| Máxima axial / radial La desalineación | Estático ± 0,3 mm / ± 0,5 mm; dinámica ± 0,1 mm / ± 0,2 mm |
| Orientación de Conexión | Axial |
| longitud del cable | 1 m [39"] |
| Alambre de Sección Transversal | 0.14 mm² / AWG 26 |
| Material / Tipo | PVC |
| Diámetro del Cable | 6 mm (0.24 in) |
| Radio de Curvatura Mínimo | 46 mm (1.81") fijo, 61 mm (2.4") flexión |
| Approval | CE + cULus |
| Ciclo de vida de productosInfo | Muestra de laboratorio |
| Señal | Color |
|---|---|
| Power Supply | Brown |
| GND | White |
| Data+ | Gray |
| Data- | Pink |
| Clock+ | Green |
| Clock- | Yellow |
| Preset | Blue |
| DIR | Red |
| Shielding | Shield |
