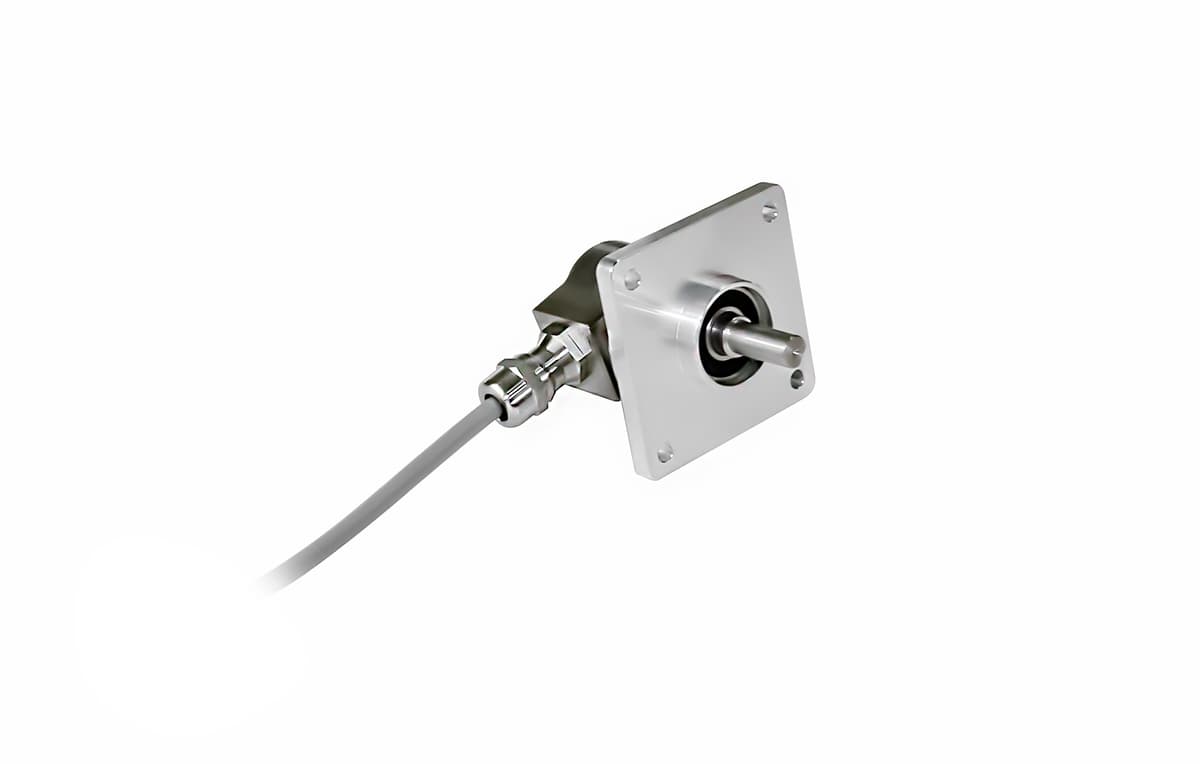

| Interfaz | CANopen |
| Perfil | DS-406 |
| Características | Eje circular |
| Tasa de Transmisión | min. 20 kBaud, max. 1 MBaud |
| Interfaz de Tiempo de Ciclo | ≥ 1 ms |
| Funciones de Programación | Resolución, preset, 2 finales de carrera, 8 CAMS, velocidad en baudios, CAN-Identifier, gestor de arranque, modos de transmisión: encuestados, cíclico, sincronización |
| Controlador de Salida | Transceptor (ISO 11898), aislamiento galvanizado por optoacoplador |
| Tensión de Alimentación | 9 – 30 VDC |
| Consumo de Corriente | ≤ 70 mA @ 10 V DC, ≤ 50 mA @ 24 V DC |
| Potencia Absorbida | ≤ 1.2 W |
| Resistente a Inversiones de Polaridad | Sí |
| Protección contra Cortocircuitos | Sí |
| EMC: Inmunidad al Ruido | DIN EN 61000-6-2 |
| MTTF | 240 years @ 40 °C |
| Tecnología | Magnética |
| Resolución Monovuelta | 13 bit |
| Resolución Multivuelta | 14 bit |
| Multivuelta Tecnología | Contador de auto alimentado pulso magnético (sin batería, la caja de velocidades) |
| Precisión (INL) | ±0,0878° (≤12 bits) |
| Código | Binario |
| Clase de Protección (Eje) | IP66/IP67 |
| Clase de Protección (Carcasa) | IP66/IP67 |
| Min Temperature | - 30 °C fijo (- 22 °F), - 5 °C flexibles (+ 23 °F) |
| Max Temperature | +80 °C (+176 °F) |
| Temperatura de Almacenamiento | -40 °C (-40 °F) – +85 °C (+185 °F) |
| Humedad | 98%, sin estado líquido |
| Sección del panel | Sin |
| Material Carcasa | Acero |
| Recubrimiento de la Carcasa | Catódica Contra la Corrosión (> 720 h Sal Resistencia Spray) |
| Tipo Brida | Square, □ 2.5" (4) |
| Material de Brida | Aluminio |
| Tipo Eje | Solid, Single Flat, Length = 22.4 mm |
| Diámetro del Eje | ø 9.52 mm (3/8") |
| Material de Eje | Acero inoxidable V2A (1,4305; 303) |
| Carga Máxima del Eje | Axial 40 N, Radial 110 N |
| Vida Mecánica Mínimo(10^8 revoluciones con Fa/Fr) | 430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N) |
| Inercia del Rotor | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Par de Fricción | ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F) |
| Velocidad Mecánica Máxima | ≤ 3000 1/min |
| Resistencia a los Golpes | ≤ 100 g (semiseno 6 ms, EN 60068-2-27) |
| Resistencia al Choque Permanente | ≤ 10 g (16 ms medio seno, EN 60068-2-29) |
| Resistencia a las Vibraciones | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Longitud | 41,5 mm (1.63") |
| Peso | 540 g (1.19 lb) |
| Orientación de Conexión | Radial |
| Sección del panel | Cable / Conector |
| Conexionado | M12, Male, 4 pin, a coded |
| longitud del cable | 2 m [79"] |
| Alambre de Sección Transversal | 0.14 mm² / AWG 26 |
| Material / Tipo | PVC |
| Diámetro del Cable | 6 mm (0.24 in) |
| Radio de Curvatura Mínimo | 46 mm (1.81") fijo, 61 mm (2.4") flexión |
| Approval | CE + cULus + E1 |
| Ciclo de vida de productosInfo | Establecido |
| Señal | Color |
|---|---|
| Power Supply | Red |
| GND | Yellow |
| CAN High | White |
| CAN Low | Brown |
| CAN GND | Green |
