| Schnittstelle | Programmierbar Inkremental |
| Programmierfunktionen | Puls pro Umdrehung, HTL/TTL, Zählrichtung |
| Programmierbar Ausgang | Push-Pull (HTL) or RS422 (TTL) |
| Konfigurationstool | Configuration Tool: UBIFAST Configuration Tool Version 1.6.10 or newer. If PPR above 16384 is required, this and all additional setups must be adjusted during production. |
| Ausgangstreiber | RS 422 (TTL) |
| Ausgangs Spannung High-Pegel Push-Pull (HTL) | > 4 V @ 4,75-9 V Versorgungsspannung > V-3 V @ 9-30 V Versorgungsspannung |
| Ausgangs Spannung Low-Pegel Push-Pull (HTL) | < 0.5 V |
| Ausgangs Spannung High-Pegel RS422 (TTL) | > 4 V |
| Ausgangs Spannung Low-Pegel RS422 (TTL) | < 0.5 V |
| Maximaler Frequenzgang | 1 MHz |
| Maximaler Schaltstrom | 50 mA pro Kanal |
| Versorgungsspannung | 4.75 – 30 VDC |
| Stromaufnahme | ≤60 mA @ 5V DC, ≤30 mA @ 10V DC, ≤25 mA @ 24V DC |
| Leistungsaufnahme | ≤ 1.0 W |
| Einschaltzeit | < 1 s |
| Min. Lastwiderstand | 120 Ω |
| Verpolungsschutz | Ja |
| Kurzschluss-Schutz | Ja |
| EMC: Störaussendung | DIN EN 61000-6-4 |
| EMV: Störfestigkeit | DIN EN 61000-6-2 |
| MTTF | 280 years @ 40 °C |
| Technologie | Magnetisch |
| Genauigkeit (INL) | ±0,0878° (≤12 Bit) |
| Lesesignal (Default) | Wellendrehung im Uhrzeigersinn (Frontansicht auf Welle) |
| Tastgrad | 180° ± 12° (Geschwindigkeit > 100 min-1) |
| Phasenwinkel | 90° ± 6° (Drehzahl > 100RPM) |
| Schutzart (Welle) | IP66/IP67 |
| Schutzart (Gehäuse) | IP66/IP67 |
| Min Temperature | - 40 °C (- 40 °F) |
| Max Temperature | +85 °C (+185 °F) |
| Luftfeuchtigkeit | 98%, ohne Betauung |
| Material Gehäuse | Stahl |
| Beschichtung des Gehäuses | Kathodischer Korrosionsschutz (>720 h Salznebeltest) + nasslackiert |
| Flansch | Sackloch-Hohlwelle, ø 58 mm |
| Material Flansch | Aluminium |
| Wellentyp | Blind Hollow, Depth = 28 mm |
| Wellendurchmesser | ø 8 mm (0.31") |
| Material Welle | Edelstahl V2A (1,4305; 303) |
| Rotorträgheit | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Reibmoment | ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F) |
| Max. Zulässige Mechanische Drehzahl | ≤ 3000 1/min |
| Schockfestigkeit | ≤ 100 g (Halbsinus 6 ms, EN 60068-2-27) |
| Dauerschock | ≤ 10 g (Halbsinus 16 ms, EN 60068-2-29) |
| Vibrationsfestigkeit | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |

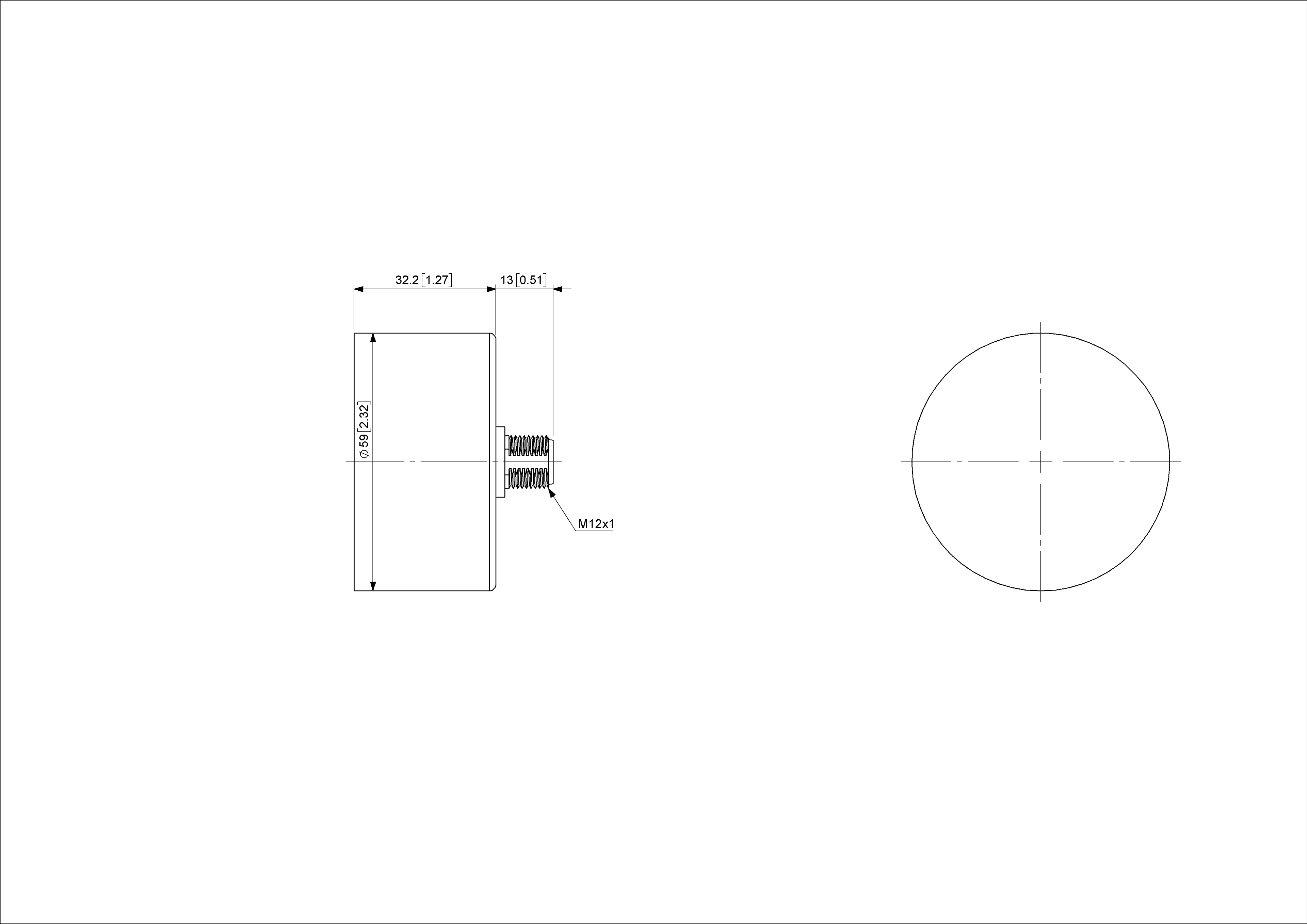

| Länge | 60,2 mm (2.37") |
| Gewicht | 320 g (0.71 lb) |
| Maximale axial / radial Fehlausrichtung | Statisch ± 0,3 mm /± 0,5 mm; dynamisch ± 0,1 mm /± 0,2 mm |
| Verbindungsausrichtung | Axial |
| Anschluss | M12, Stecker, 8-polig, A-kodiert |
| Approval | CE + cULus |
| Lebenszyklus | Neu |
| Signal | Pin-Nummer |
|---|---|
| A | 3 |
| /A | 4 |
| B | 5 |
| /B | 6 |
| Z | 7 |
| /Z | 8 |
| Power Supply | 2 |
| GND | 1 |
| Shielding | Connector housing |
