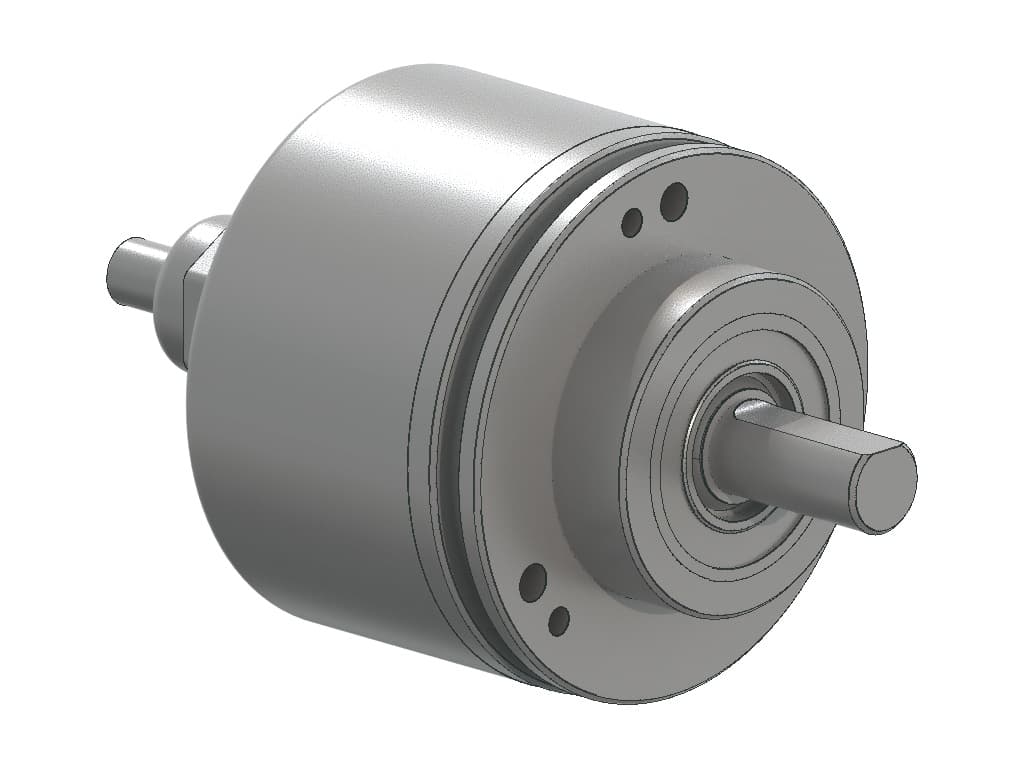

10026904 - UBIFAST Configuration ToolUBIFAST Configuration Tool| Schnittstelle | Programmierbar Inkremental |
| Programmierfunktionen | Puls pro Umdrehung, HTL/TTL, Zählrichtung |
| Programmierbar Ausgang | Push-Pull (HTL) or RS422 (TTL) |
| Konfigurationstool | UBIFAST Konfigurationstool (Version ≥ 1.6.3) |
| Ausgangstreiber | Push-Pull (HTL) |
| Ausgangs Spannung High-Pegel Push-Pull (HTL) | > 4 V @ 4,75-9 V Versorgungsspannung > V-3 V @ 9-30 V Versorgungsspannung |
| Ausgangs Spannung Low-Pegel Push-Pull (HTL) | < 0.5 V |
| Ausgangs Spannung High-Pegel RS422 (TTL) | > 4 V |
| Ausgangs Spannung Low-Pegel RS422 (TTL) | < 0.5 V |
| Maximaler Frequenzgang | 1 MHz |
| Maximaler Schaltstrom | 50 mA pro Kanal |
| Versorgungsspannung | 4.75 – 30 VDC |
| Stromaufnahme | ≤140mA @ 5V DC, ≤70mA @ 10V DC, ≤40mA @ 24V DC |
| Leistungsaufnahme | ≤ 1.0 W |
| Einschaltzeit | < 1 s |
| Min. Lastwiderstand | 120 Ω |
| Verpolungsschutz | Ja |
| Kurzschluss-Schutz | Ja |
| EMC: Störaussendung | DIN EN 61000-6-4 |
| EMV: Störfestigkeit |
| Technologie | Magnetisch |
| Genauigkeit (INL) | ±0,0878° (≤12 Bit) |
| Lesesignal (Default) | Wellendrehung im Uhrzeigersinn (Frontansicht auf Welle) |
| Tastgrad | 180° ± 27° (Geschwindigkeit > 100 min-1) |
| Phasenwinkel | 90° ± 14° (Drehzahl > 100RPM) |
| Schutzart (Welle) | IP66/IP67 |
| Schutzart (Gehäuse) | IP66/IP67 |
| Min Temperature | - 30 °C fixiert (- 22°F), - 5°C flexibel (+ 23°F) |
| Max Temperature | +80 °C (+176 °F) |
| Luftfeuchtigkeit | 98%, ohne Betauung |
| Material Gehäuse | Stahl |
| Beschichtung des Gehäuses | Kathodischer Korrosionsschutz (>720 h Salznebeltest) + nasslackiert |
| Flansch | Klemmflansch, ø 58 mm |
| Material Flansch | Aluminium |
| Wellentyp | Vollwelle, einfach abgeflacht, Länge = 20 mm |
| Wellendurchmesser | ø 10 mm (0.39") |
| Material Welle | Edelstahl V2A (1,4305; 303) |
| Max. Wellenbelastung | Axial 40 N, Radial 110 N |
| Verbindungsausrichtung | Axial |
| Anschluss | Cable 2 m |
| Kabellänge | 2 m [79"] |
| Leiterquerschnitt | 0.14 mm² / AWG 26 |
| Material / Art | PVC |
| Kabeldurchmesser | 6 mm (0.24 in) |
| Minimaler Biegeradius | 46 mm (1.81") fest verlegt, 61 mm (2.4") flexibel verlegt |
| Approval | CE |
| Lebenszyklus | Auslaufend |
| DIN EN 61000-6-2 |
| MTTF | 280 years @ 40 °C |
| Rotorträgheit |
| ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Reibmoment | ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F) |
| Max. Zulässige Mechanische Drehzahl | ≤ 3000 1/min |
| Schockfestigkeit | ≤ 100 g (Halbsinus 6 ms, EN 60068-2-27) |
| Dauerschock | ≤ 10 g (Halbsinus 16 ms, EN 60068-2-29) |
| Vibrationsfestigkeit | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Länge | 41,7 mm (1.64") |
| Gewicht | 690 g (1.52 lb) |
| Minimale Mechanische Lebensdauer(10^8 Umdrehungen bei Fa / Fr) | 430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N) |
