| Anwendung | Einachsige Positionsüberwachung und Nivellierung |
| Messbereich | 180° |
| Genauigkeit (INL) | ±0.10° |
| Auflösung | 0,01° |
| Device Orientation | Vertical |
| Versorgungsspannung | 10 – 30 VDC |
| Leistungsaufnahme | ≤ 0.7 W |
| EMV: Störfestigkeit | DIN EN 61000-6-2 |
| Verpolungsschutz | Ja |
| Kurzschluss-Schutz | Ja |
| MTTF | 400 years @ 40 °C |
| Min Temperature | - 40 °C (- 40 °F) |
| Max Temperature | +80 °C (+176 °F) |
| Lagertemperatur | -40 °C (-40 °F) – +85 °C (+185 °F) |
| Temperaturgradienten | 0.004°/ K |
| Temperaturgradienten | 0.004°/ K |
| Schutzart (Gehäuse) | IP68/IP69K |
| Schockfestigkeit | ≤ 100 g (Halbsinus 6 ms, EN 60068-2-27) |
| Vibrationsfestigkeit | 1,5 mm (10 Hz – 58 Hz) & ≤ 20 g (58 Hz to 2000 Hz) |
| Material Gehäuse | Aluminium |
| Vergussmaterial | PUR (Polyurethane) |
| Gewicht | 950 g (2.09 lb) |
| Schnittstelle | Analog#Spannung 0-5 V + RS232 |
| Teach In | Nullsetzung, Drehrichtungsumkehr, Elevation-Bereich Programmierung |
| Einschwingzeit | 125 ms |

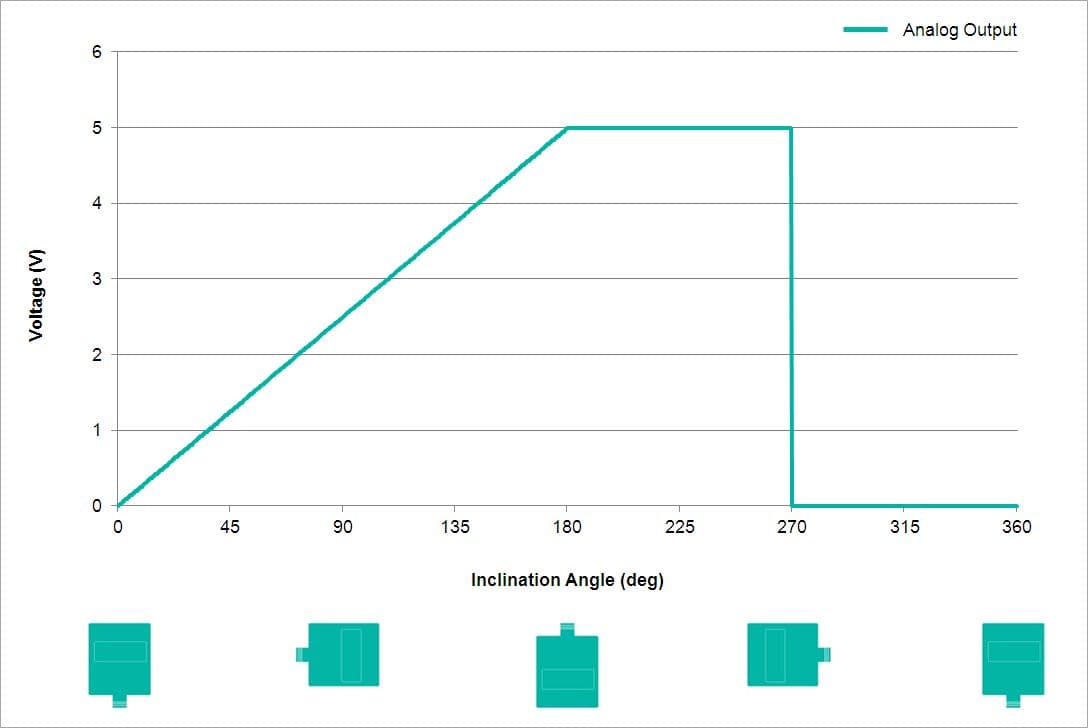

| Ausgabeart | Spannung 0 – 5 V |
| Min. Lastwiderstand | 5 kΩ |
| Übertragungsrate | RS232: min. 1200 Baud; max. 115200 Baud |
| Standard Übertragungsrate | RS232: 9600 Baud |
| Linearität | ± 0.02% |
| Plattenausschnitt | Kabel 5 m |
| Kabellänge | 5 m [197"] |
| Leiterquerschnitt | 0.34 mm² / AWG 22 |
| Material / Art | PUR / PU |
| Kabeldurchmesser | 7.5 mm (0.30 in) |
| Minimaler Biegeradius | 56 mm (2.2") fest verlegt, 75 mm (3") flexibel verlegt |
| Lebenszyklus | Abgekündigt |
| Approval | CE + cULus |
| Signal | Farbe |
|---|---|
| Power Supply | Red |
| GND | Yellow |
| Z-Axis, Voltage Output | Green |
| Set1 | Brown |
| Set2 | White |
| TxD | Pink |
| RxD | Gray |
| Not Connected | Blue |
| Shielding | Shield |
