POSITAL

ACS-060-2-SV00-HE2-PM

ACS-060-2-SV00-HE2-PM
Dieses Produkt ist nicht mehr verfügbar.
Dieses Produkt wird ersetzt durch
ACS-060-2-AV00-HE3-PQ

Allgemeine Daten

AnwendungZweiachsige Positionsüberwachung und Nivellierung
Messbereich± 60°
Genauigkeit (INL)±0.10°
Auflösung0,01°
Device OrientationHorizontal

Elektrische Daten

Versorgungsspannung10 – 30 VDC
Leistungsaufnahme≤ 0.7 W
EMC: StöraussendungDIN EN 61000-6-4
EMV: StörfestigkeitDIN EN 61000-6-2
VerpolungsschutzJa
Kurzschluss-SchutzJa
MTTF400 years @ 40 °C

Umgebungsbedingungen

Lagertemperatur-40 °C (-40 °F) – +85 °C (+185 °F)
Temperaturgradienten0.004°/ K
Lagertemperatur-40 °C (-40 °F) – +85 °C (+185 °F)
Temperaturgradienten0.004°/ K
Schutzart (Gehäuse)IP66/IP67
Schockfestigkeit≤ 100 g (Halbsinus 6 ms, EN 60068-2-27)
Vibrationsfestigkeit1,5 mm (10 Hz – 58 Hz) & ≤ 20 g (58 Hz to 2000 Hz)
Min Temperature- 40 °C (- 40 °F)
Max Temperature+85 °C (+185 °F)

Mechanische Daten

Material GehäuseFaserverstärktes PBT (Polybutylenterephthalat)
VergussmaterialPUR (Polyurethane)
Gewicht100 g (0.22 lb)

Schnittstelle

SchnittstelleAnalog#Spannung 0.5-4.5 V + RS232
Teach InNullsetzung, Drehrichtungsumkehr, Elevation-Bereich Programmierung
Einschwingzeit125 ms
AusgabeartSpannung 0,5 – 4,5 V
Min. Lastwiderstand5 kΩ
ÜbertragungsrateRS232: min. 1200 Baud; max. 115200 Baud
Standard ÜbertragungsrateRS232: 9600 Baud
Linearität± 0.02%

Elektrischer Anschluss

PlattenausschnittSteckverbinder M12 (8-polig)
AnschlussM12, Stecker, 8-polig, A-kodiert

Lebenszyklus

LebenszyklusAbgekündigt

Elektrischer Anschluss

ApprovalCE + cULus

Anschlussplan

Connection plan
SignalPin-Nummer
Power Supply1
GND4
X-Axis, Voltage Output5
Y-Axis, Voltage Output7
Set16
Set28
RxD2
TxD3

Maßzeichnung

Maßzeichnung

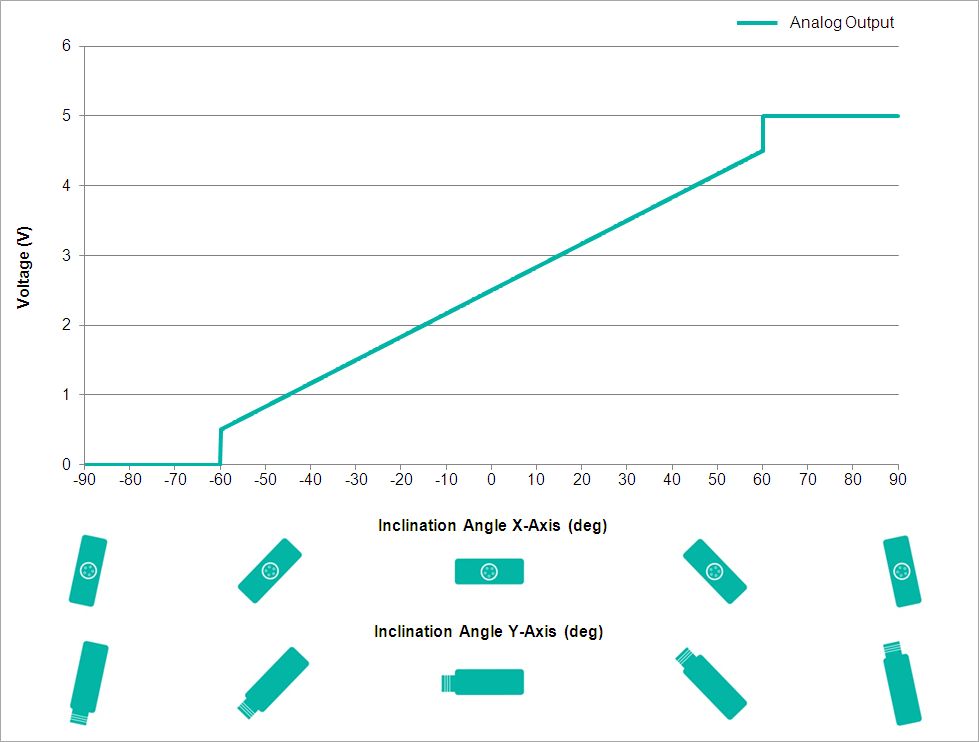

Analog Output Characteristics
Analog Output Characteristics
