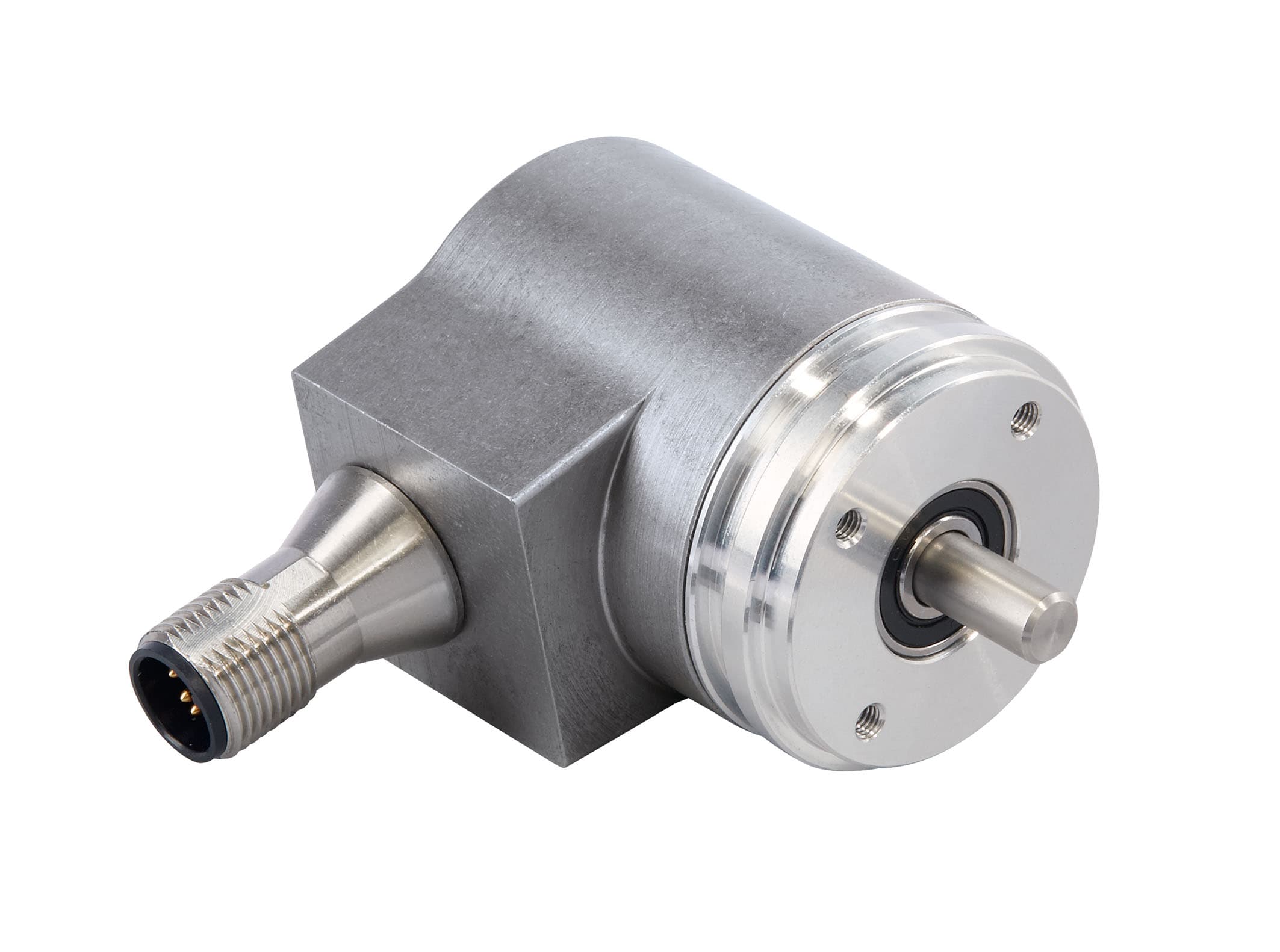

| Schnittstelle | IO-Link Specification V1.1 |
| Profil | Smart Sensor Profile 2nd Edition |
| Diagnose | Device Status, Internal Temperature, Operating Hours Counter, Movement Hours Counter, Power Cycles Counter |
| Ausstattung | Position and Velocity Output, 5x SW CAM, Connector Pin 2 as Preset, Reset or HW CAM |
| Übertragungsrate | COM3 230,4 kBaud |
| Schnittstellen Zykluszeit | 2.3 ms |
| Programmierfunktionen | Singleturn and Total Resolution, Velocity Filter, Preset Value, HW and SW CAM, Counting Direction, Pin 2 I/O-Configuration |
| Ausgangstreiber | IEC 61131-9 |
| Versorgungsspannung | 18 - 32 V DC |
| Einschaltzeit | < 1 s |
| Verpolungsschutz | Ja |
| Kurzschluss-Schutz | Ja |
| EMC: Störaussendung | DIN EN 61000-6-4 |
| EMV: Störfestigkeit | DIN EN 61000-6-2 |
| MTTF | 283 years @40 °C |
| Technologie | Magnetisch |
| Auflösung Singleturn | 16 bit |
| Auflösung Multiturn | 15 bit |
| Gesamtauflösung | 2147482880 |
| Multiturn-Technologie | Energieautarker Impulszähler (Ohne Batterie, ohne Getriebe) |
| Genauigkeit (INL) | ±0,0878° (≤12 Bit) |
| Lesesignal (Default) | Wellendrehung im Uhrzeigersinn (Frontansicht auf Welle) |
| Code | Binär |
| Schutzart (Welle) | IP65 |
| Schutzart (Gehäuse) | IP65 |
| Min Temperature | - 40 °C (- 40 °F) |
| Max Temperature | +85 °C (+185 °F) |
| Luftfeuchtigkeit | 98%, ohne Betauung |
| Material Gehäuse | Stahl |
| Beschichtung des Gehäuses | Kathodischer Korrosionsschutz (>720 h Salznebeltest) |
| Flansch | Synchroflansch, ø 36 mm |
| Material Flansch | Aluminium |
| Wellentyp | Vollwelle, Länge = 11,5 mm |
| Wellendurchmesser | ø 6 mm (0.24") |
| Material Welle | Edelstahl V2A (1,4305; 303) |
| Max. Wellenbelastung | Axial 40 N, Radial 110 N |
| Minimale Mechanische Lebensdauer(10^8 Umdrehungen bei Fa / Fr) | 40 (20N/40N), 14 (40N/60N), 10 (40N/80N), 6 (40N/110N) |
| Reibmoment | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| Max. Zulässige Mechanische Drehzahl | ≤ 12000 1/min |
| Schockfestigkeit | ≤ 100 g (Halbsinus 6 ms, EN 60068-2-27) |
| Dauerschock | ≤ 10 g (Halbsinus 16 ms, EN 60068-2-29) |
| Vibrationsfestigkeit | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Gewicht | 190 g (0.42 lb) |
| Verbindungsausrichtung | Radial |
| Anschluss | M12, Male, 5 pin, a coded, with LED |
| Approval | CE + cULus |
| Lebenszyklus | Neu |
| Signal | Stecker | Pin-Nummer |
|---|---|---|
| Power Supply | 1 | 1 |
| GND | 1 | 3 |
| Digital Input / Output | 1 | 2 |
| IO-Link | 1 | 4 |
| Not Connected | 1 | 5 |
| LED Green | 1 | LED |
| LED Yellow | 1 | LED |
| LED Common | 1 | LED |
