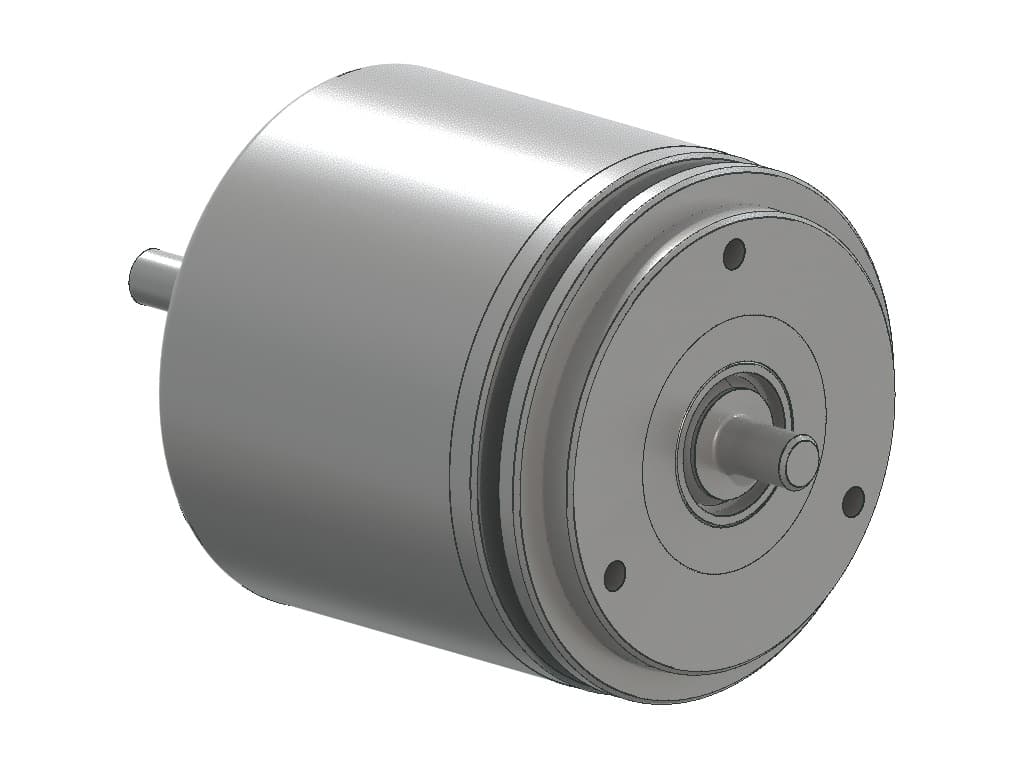

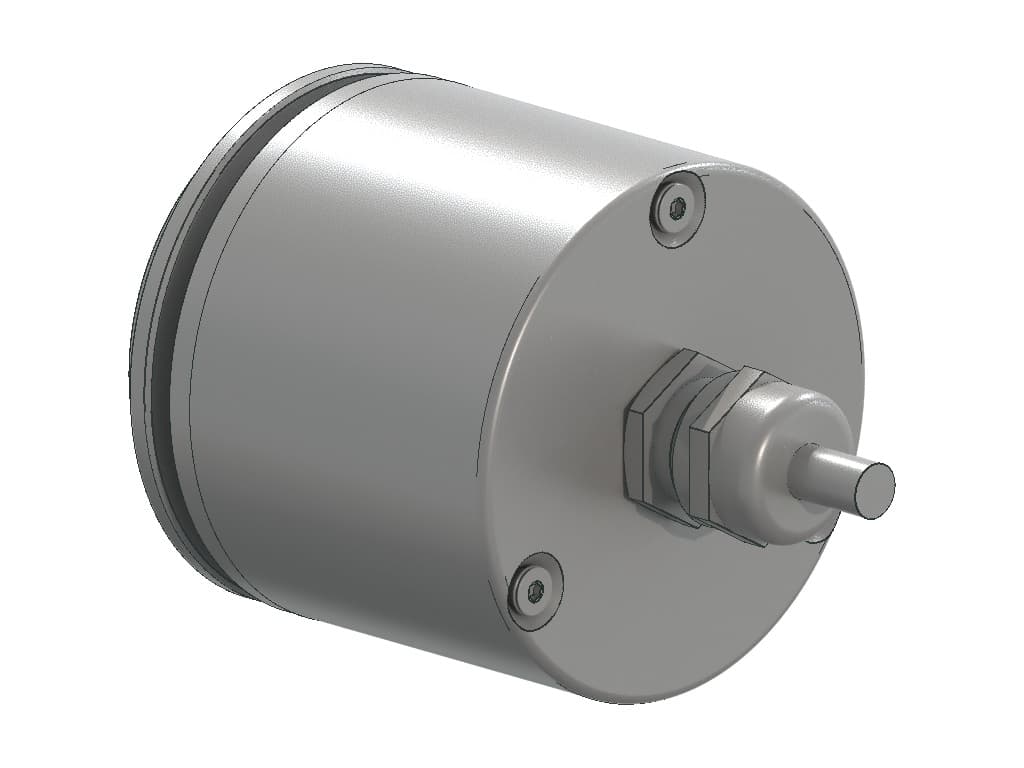

10010186- SSI2USB Adapter DB15 (VA01)SSI2USB Adapter DB15 (VA01)| Schnittstelle | SSI Preset + Inkremental |
| Inkrementale Pulsanzahl | 1024 |
| Manuelle Funktionen | Presetwert + Komplement via Kabel oder Steckverbinder |
| Schnittstellen Zykluszeit | ≥ 25 µs |
| Ausgangstreiber | SSI (RS422) / Inkr. (RS422) |
| Ausgänge Inkremental | A, /A, B, /B |
| Rechteck Phasenversatz | 90° ± 4.5° electrical |
| Maximaler Frequenzgang | 2 MHz |
| Versorgungsspannung | 4.5 – 30 VDC |
| Leistungsaufnahme | ≤ 1,5 W |
| Einschaltzeit | < 1 s |
| Takteingang | RS 422, via Optokoppler |
| Taktfrequenz | 100 kHz – 2 MHz |
| Verpolungsschutz | Ja |
| Kurzschluss-Schutz | Ja |
| EMC: Störaussendung | DIN EN 61000-6-4 |
| EMV: Störfestigkeit |
| Technologie | Optisch |
| Auflösung Singleturn | 16 bit |
| Auflösung Multiturn | 14 bit |
| Multiturn-Technologie | Mechanisches Getriebe (Keine Batterie) |
| Genauigkeit (INL) | ±0,0220° (14 – 16 Bits), ±0,0439° (≤13 Bits) |
| Lesesignal (Default) | Wellendrehung im Uhrzeigersinn (Frontansicht auf Welle) |
| Code | Gray |
| Schutzart (Welle) | IP66/IP67 |
| Schutzart (Gehäuse) | IP66/IP67 |
| Min Temperature | - 30 °C fixiert (- 22°F), - 5°C flexibel (+ 23°F) |
| Max Temperature | +70 °C (+158 °F) |
| Luftfeuchtigkeit | 98%, ohne Betauung |
| Material Gehäuse | Stahl |
| Beschichtung des Gehäuses | Kathodischer Korrosionsschutz (>720 h Salznebeltest) + nasslackiert |
| Flansch | Synchroflansch, ø 58 mm |
| Material Flansch | Aluminium |
| Wellentyp | Vollwelle, Länge = 10 mm |
| Wellendurchmesser | ø 6 mm (0.24") |
| Material Welle | Edelstahl V2A (1,4305; 303) |
| Max. Wellenbelastung | Axial 40 N, Radial 110 N |
| Verbindungsausrichtung | Axial |
| Kabellänge | 10 m [394"] |
| Leiterquerschnitt | 0.14 mm² / AWG 26 |
| Material / Art | PVC |
| Kabeldurchmesser | 8 mm (0.31 in) |
| Minimaler Biegeradius | 35 mm (1,38 in) fixiert, 70 mm (2,76 in) biegsam |
| Approval | CE + cULus |
| Lebenszyklus | Bewährt |
| DIN EN 61000-6-2 |
| MTTF | 16,2 Jahre @ 40°C |
| Minimale Mechanische Lebensdauer(10^8 Umdrehungen bei Fa / Fr) |
| 400 (20N/40N) |
| Rotorträgheit | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Reibmoment | ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F) |
| Max. Zulässige Mechanische Drehzahl | ≤ 3000 1/min |
| Schockfestigkeit | ≤ 100 g (Halbsinus 6 ms, EN 60068-2-27) |
| Dauerschock | ≤ 10 g (Halbsinus 16 ms, EN 60068-2-29) |
| Vibrationsfestigkeit | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Gewicht | 275 g (0.61 lb) |
