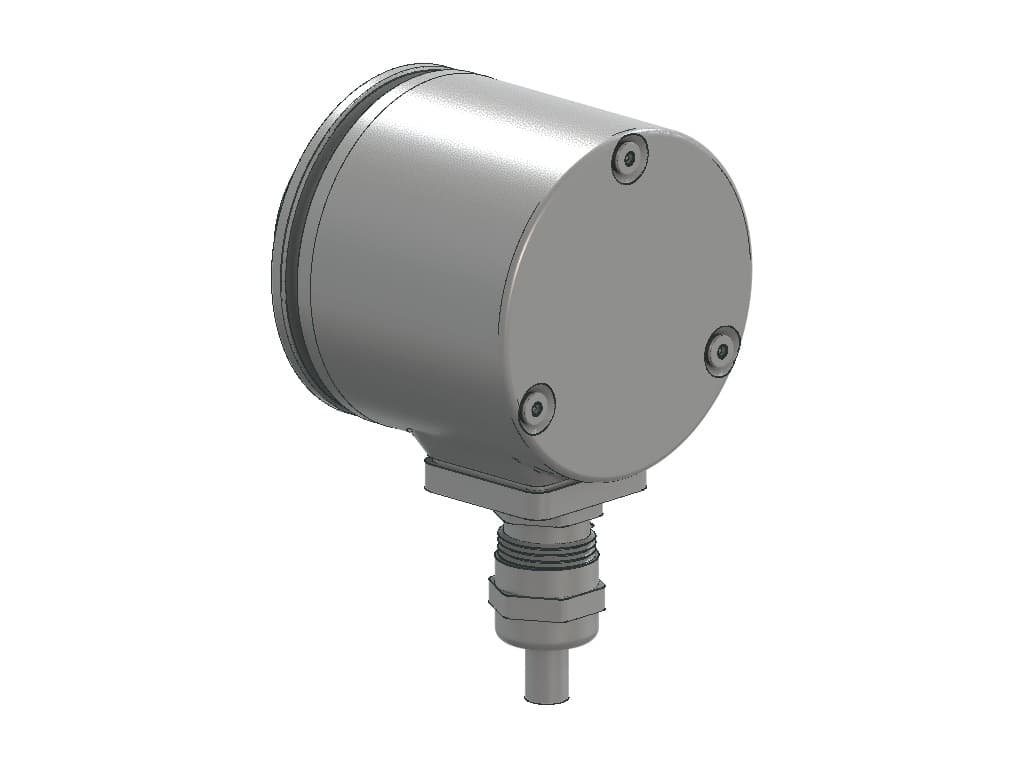

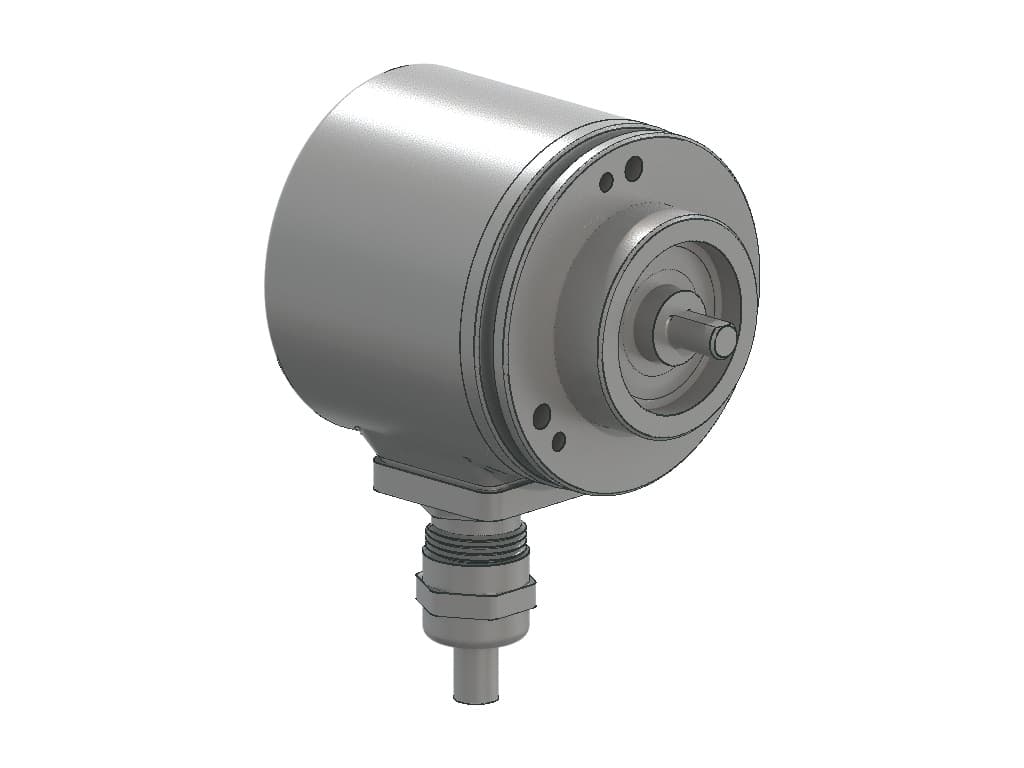

| Schnittstelle | Bit Parallel (Push-Pull) |
| Manuelle Funktionen | Zählrichtung umschaltbar |
| Ausgangstreiber | Push-Pull |
| Versorgungsspannung | 10 – 30 VDC |
| Stromaufnahme | ≤ 400 mA @ 10 V DC, ≤ 180 mA @ 24 V DC |
| Leistungsaufnahme | ≤ 1,5 W |
| Einschaltzeit | < 1 s |
| Einschwingzeit | 80 ms |
| Verpolungsschutz | Ja |
| Kurzschluss-Schutz | Ja |
| EMC: Störaussendung | DIN EN 61000-6-4 |
| EMV: Störfestigkeit | DIN EN 61000-6-2 |
| MTTF | 15,9 Jahre @ 40°C |
| Technologie | Optisch |
| Auflösung Singleturn | 10 bit |
| Auflösung Multiturn | 12 bit |
| Multiturn-Technologie | Mechanisches Getriebe (Keine Batterie) |
| Genauigkeit (INL) | ±0,0220° (14 – 16 Bits), ±0,0439° (≤13 Bits) |
| Lesesignal (Default) | Wellendrehung im Uhrzeigersinn (Frontansicht auf Welle) |
| Code |
| Gray |
| Schutzart (Welle) | IP65 |
| Schutzart (Gehäuse) | IP65 |
| Min Temperature | - 30 °C fixiert (- 22°F), - 5°C flexibel (+ 23°F) |
| Max Temperature | +80 °C (+176 °F) |
| Luftfeuchtigkeit | 98%, ohne Betauung |
| Material Gehäuse | Stahl |
| Beschichtung des Gehäuses | Kathodischer Korrosionsschutz (>720 h Salznebeltest) + nasslackiert |
| Flansch | Klemmflansch, ø 58 mm |
| Material Flansch | Aluminium |
| Wellentyp | Vollwelle, Länge = 10 mm |
| Wellendurchmesser | ø 6 mm (0.24") |
| Material Welle | Edelstahl V2A (1,4305; 303) |
| Max. Wellenbelastung | Axial 40 N, Radial 110 N |
| Minimale Mechanische Lebensdauer(10^8 Umdrehungen bei Fa / Fr) | 530 (20N/40N), 185 (40N/60N), 130 (40N/80N), 80 (40N/110N) |
| Rotorträgheit | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Reibmoment | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| Max. Zulässige Mechanische Drehzahl | ≤ 12000 1/min |
| Schockfestigkeit | ≤ 100 g (Halbsinus 6 ms, EN 60068-2-27) |
| Dauerschock | ≤ 10 g (Halbsinus 16 ms, EN 60068-2-29) |
| Vibrationsfestigkeit | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Gewicht | 375 g (0.83 lb) |
| Verbindungsausrichtung | Radial |
| Kabellänge | 1 m [39"] |
| Leiterquerschnitt | 0.14 mm² / AWG 26 |
| Material / Art | PVC |
| Kabeldurchmesser | 7.1 mm (0.28 in) |
| Minimaler Biegeradius | 46 mm (1.81") fest verlegt, 61 mm (2.4") flexibel verlegt |
| Approval | CE |
| Lebenszyklus | Bewährt |
| Signal | Farbe |
|---|---|
| Bit 1 | White |
| Bit 2 | Brown |
| Bit 3 | Green |
| Bit 4 | Yellow |
| Bit 5 | Gray |
| Bit 6 | Pink |
| Bit 7 | Blue |
| Bit 8 | Red |
| Bit 9 | Black |
| Bit 10 | Violet |
| Bit 11 | Gray-Pink |
| Bit 12 | Red-Blue |
| Bit 13 | White-Green |
| Bit 14 | Brown-Green |
| Bit 15 | White-Yellow |
| Bit 16 | Yellow-Brown |
| Bit 17 | White-Gray |
| Bit 18 | Gray-Brown |
| Bit 19 | White-Pink |
| Bit 20 | Pink-Brown |
| Bit 21 | White-Blue |
| Bit 22 | Brown-Blue |
| Latch | Gray-Green |
| DIR | Yellow-Gray |
| Power Supply | Pink-Green |
| GND | Yellow-Pink |
