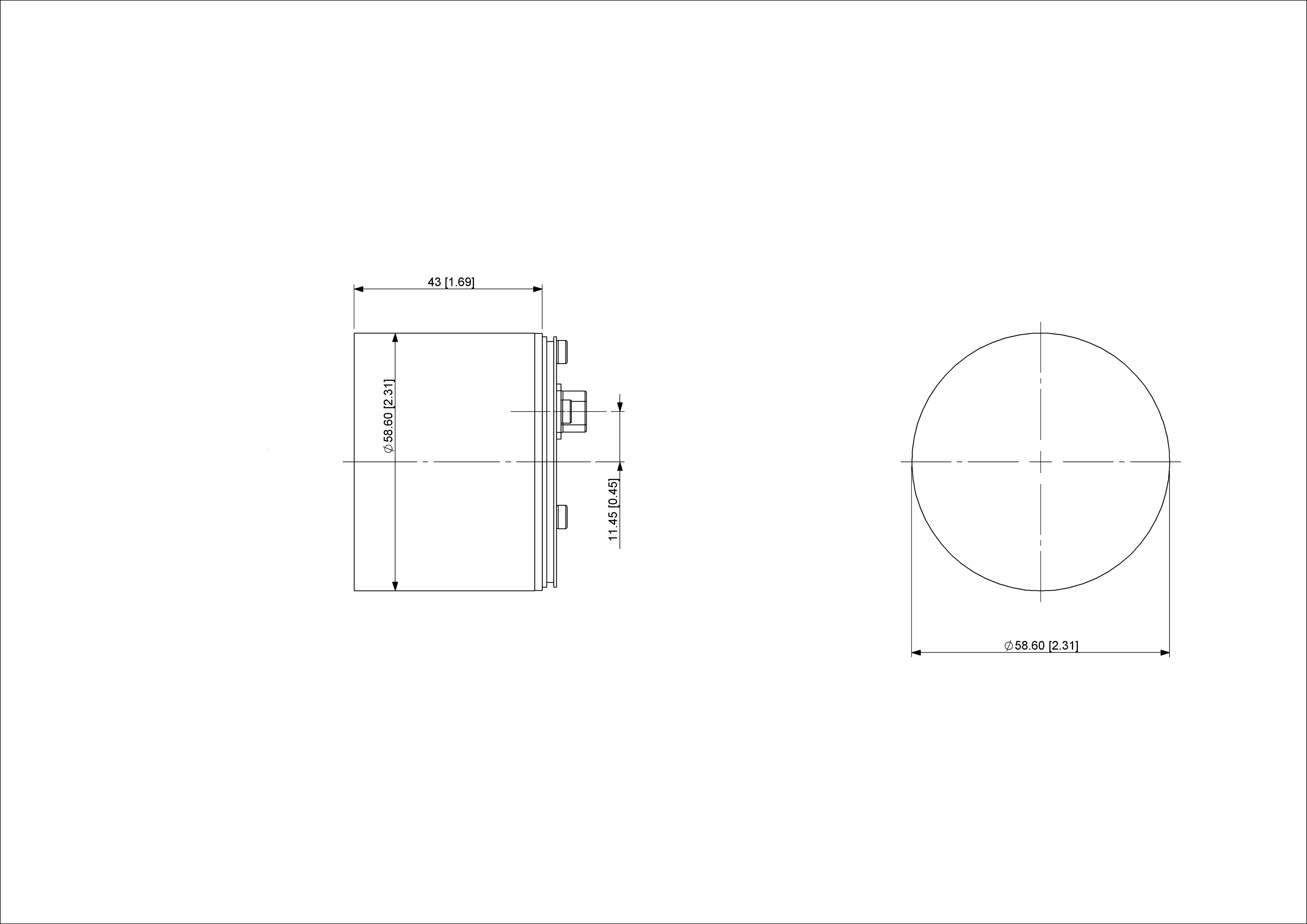

| Schnittstelle | Profibus DP |
| Profil | DPV0, DPV1 und DPV2 Klasse 2 (EN50170 + EN50254) |
| Diagnose | Speicher |
| Manuelle Funktionen | Adresswahlschalter 0...99 und Abschlusswiderstand (mit Anschlusshaube) |
| Ausstattung | Rundachse |
| Übertragungsrate | ≤12 Mbaud |
| Schnittstellen Zykluszeit | ≥ 1 ms |
| Programmierfunktionen | Auflösung, Physikalische Auflösung (Getriebefaktor), Geschwindigkeits-Skalierung+Filter, Preset (Nullpunkt-Verschiebung), Zählrichtung, Endschalter, Knotennummer, Lernfunktion, Diagnose |
| Ausgangstreiber | Profibus Daten-Schnittstelle, galvanisch getrennt mittels Optokopplern |
| Versorgungsspannung | 10 – 30 VDC |
| Stromaufnahme | ≤ 115 mA @ 10 V DC, ≤ 50 mA @ 30 V DC |
| Leistungsaufnahme | ≤ 1,5 W |
| Einschaltzeit | < 1 s |
| Verpolungsschutz | Ja |
| Kurzschluss-Schutz | Ja |
| EMC: Störaussendung | DIN EN 61000-6-4 |
| EMV: Störfestigkeit | DIN EN 61000-6-2 |
| MTTF | 109 Jahre @ 40°C |
| Technologie | Optisch |
| Auflösung Singleturn | 12 bit |
| Auflösung Multiturn | 12 bit |
| Multiturn-Technologie | Mechanisches Getriebe (Keine Batterie) |
| Genauigkeit (INL) | ±0,0220° (14 – 16 Bits), ±0,0439° (≤13 Bits) |
| Code | Binär |
| Schutzart (Welle) | IP66/IP67 |
| Schutzart (Gehäuse) | IP66/IP67 |
| Lagertemperatur | -40 °C (-40 °F) – +85 °C (+185 °F) |
| Luftfeuchtigkeit | 98%, ohne Betauung |
| Max Temperature | +85 °C (+185 °F) |
| Min Temperature | - 40 °C (- 40 °F) |
| Plattenausschnitt | Ohne |
| Material Gehäuse | Stahl |
| Beschichtung des Gehäuses | Kathodischer Korrosionsschutz (>720 h Salznebeltest) + nasslackiert |
| Flansch | Klemmflansch, ø 58 mm |
| Material Flansch | Aluminium |
| Wellentyp | Vollwelle, einfach abgeflacht, Länge = 20 mm |
| Wellendurchmesser | ø 10 mm (0.39") |
| Material Welle | Edelstahl V2A (1,4305; 303) |
| Max. Wellenbelastung | Axial 40 N, Radial 110 N |
| Minimale Mechanische Lebensdauer(10^8 Umdrehungen bei Fa / Fr) | 430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N) |
| Rotorträgheit | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Reibmoment | ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F) |
| Max. Zulässige Mechanische Drehzahl | ≤ 3000 1/min |
| Schockfestigkeit | ≤ 100 g (Halbsinus 6 ms, EN 60068-2-27) |
| Dauerschock | ≤ 10 g (Halbsinus 16 ms, EN 60068-2-29) |
| Vibrationsfestigkeit | ≤ 20 g (20 Hz – 2000 Hz, EN 60068-2-6) |
| Länge | 52,5 mm (2.07") |
| Gewicht | 320 g (0.71 lb) |
| Verbindungsausrichtung | Radial |
| Plattenausschnitt | Ohne Anschlusshaube |
| Approval | CE + cULus |
| Lebenszyklus | Bewährt |
