| Tensão de Alimentação | 4.5 – 30 VDC |
| Consumo de Força | ≤ 1.0 W |
| Tempo Para | < 1 s |
| Peso | 830 g (1.83 lb) |
| Tipo de Proteção | IP64 / IP65 |
| EMC Emissão de Interferências | DIN EN 61000-6-4 |
| EMC: Imunidade de Ruído | DIN EN 61000-6-2 |
| Max Temperature | +80 °C (+176 °F) |
| Min Temperature | -30 °C fixed (-22 °F), -5 °C flexible (+23 °F) |
| Measuring Length | 3.00 m (9.84') |
| Circunferência da Bobina de Fio | 200 mm |
| Material de Fio | Plastic Coated Stainless Steel |
| Diâmetro do Fio | 0.61 mm |
| Material Carcaça | Steel |
| Material Carcaça de Fio de Empate | Zinc Die-cast |
| Velocidade Máxima de Deslocamento do Fiot | 0.8 m / s |
| Max. Aceleração Angular | 1.0 g |
| Extensão Máxima Força | 3.0 N |
| Força de Retração Mínimo | 2.5 N |
| Vida de Atuação | Not Available |
| Anexo Fio | M6 Thread |
| Ângulo Máx. de Saída do Fio | ±0° |
| Tecnologia | Magnetic (≤ 0.09°) |
| Precisão | ±0.012 % Full Scale Output |
| Repetibilidade | ±0.005 % Full Scale Output |
| Resulução Mono-Volta | 16 bit |
| Resulução Multivoltas | 12 bit |
| Resolução Aproximada | 3.1 µm (theoretical), limited by mechanics |
| Código | Gray |
| Interface | SSI with Button and LEDs |
| Funções Manuais | Preset + complement via cable or connector |
| Tempo de Ciclo de Interface | ≥ 25 µs |
| Driver de Saída | RS422 |
| Consumo de Corrente | Typical 50 mA |
| Entrada de Clock | RS 422, via Optocoupler |
| Velocidade de Relógio | 100 kHz – 2 MHz |
| Proteção contra Inversão de Polaridade | Yes |
| Proteção contra Curto Circuito | Yes |
| MTTF | 350 years @ 40 °C |

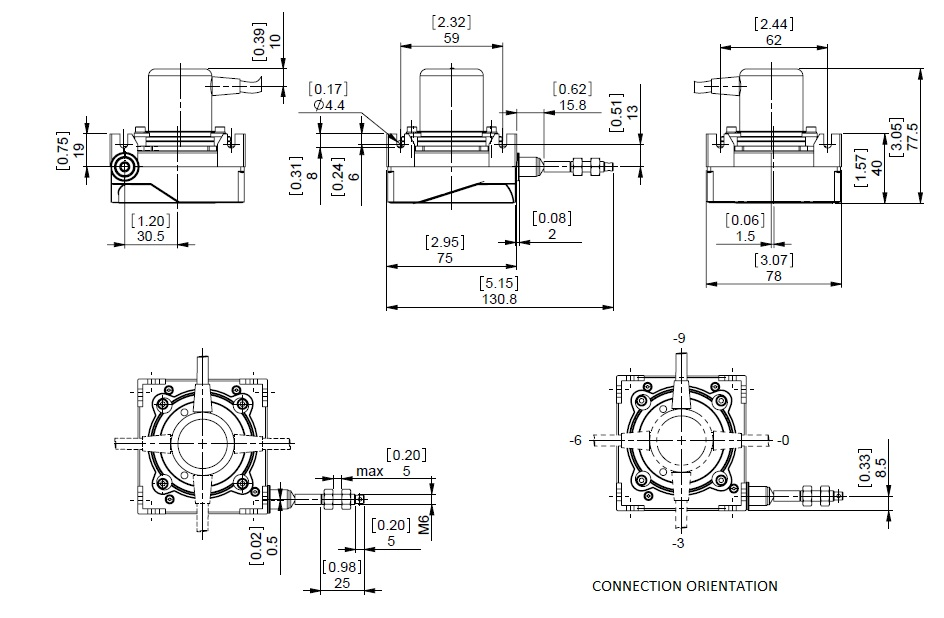

| Orientação Conexão | Radial |
| Orientação Conexão | Radial 3 |
| O comprimento do cabo | 5 m [197"] |
| Secção Transversal de Fio | 0.14 mm² / AWG 26 |
| Material / Tipo | PVC |
| Diâmetro do Cabo | 6 mm (0.24 in) |
| Raio de Curvatura Mínimo | 46 mm (1.81") fixed, 61 mm (2.4") flexing |
| Ciclo de vida de produto | Exiting |
| Sinal | Cor |
|---|---|
| Power Supply | Brown |
| GND | White |
| Preset | Blue |
| Data+ | Gray |
| Data- | Pink |
| Clock+ | Green |
| Clock- | Yellow |
| DIR | Red |
| Shielding | Shield |
| ? | ? |
| ? | ? |
