| Observação | N and M type (MOQ) |
| Tensão de Alimentação | 4.5 – 30 VDC |
| Consumo de Força | ≤ 1.0 W |
| Tempo Para | < 1 s |
| Peso | 705 g (1.55 lb) |
| Tipo de Proteção | IP54 |
| EMC Emissão de Interferências | DIN EN 61000-6-4 |
| EMC: Imunidade de Ruído | DIN EN 61000-6-2 |
| Max Temperature | +80 °C (+176 °F) |
| Min Temperature | -20 °C (-4 °F) |
| Measuring Length | 2.10 m (6.89') |
| Comprimento Médio por Rotação | 215 mm |
| Material de Fio | Coated Polyamide Stainless Steel |
| Diâmetro do Fio | 0.45 mm |
| Material Carcaça | Steel |
| Material Carcaça de Fio de Empate | Plastic |
| Velocidade Máxima de Deslocamento do Fiot | 1.0 m / s |
| Max. Aceleração Angular | 5.0 g |
| Extensão Máxima Força | 5.0 N |
| Força de Retração Mínimo | 3.5 N |
| Vida de Atuação | 0.5 mio Cycles (Estimated based on ideal conditions) |
| Anexo Fio | Eyelet |
| Ângulo Máx. de Saída do Fio | ±3° |
| Tecnologia | Magnetic (≤ 0.09°) |
| Precisão | ±0.05 % Full Scale Output |
| Saída de Escala Completa | ±0.005 % Full Scale Output |
| Resulução Mono-Volta | 13 bit |
| Resulução Multivoltas | 12 bit |
| Resolução Aproximada | 26.2 µm |
| Código | Gray |
| Interface | SSI with Button and LEDs |
| Funções Manuais | Preset + complement via cable or connector |
| Tempo de Ciclo de Interface | ≥ 25 µs |
| Driver de Saída | RS422 |
| Consumo de Corrente | Typical 50 mA |
| Entrada de Clock | RS 422, via Optocoupler |
| Velocidade de Relógio | 100 kHz – 2 MHz |
| Proteção contra Inversão de Polaridade | Yes |
| Proteção contra Curto Circuito | Yes |
| MTTF | 350 years @ 40 °C |

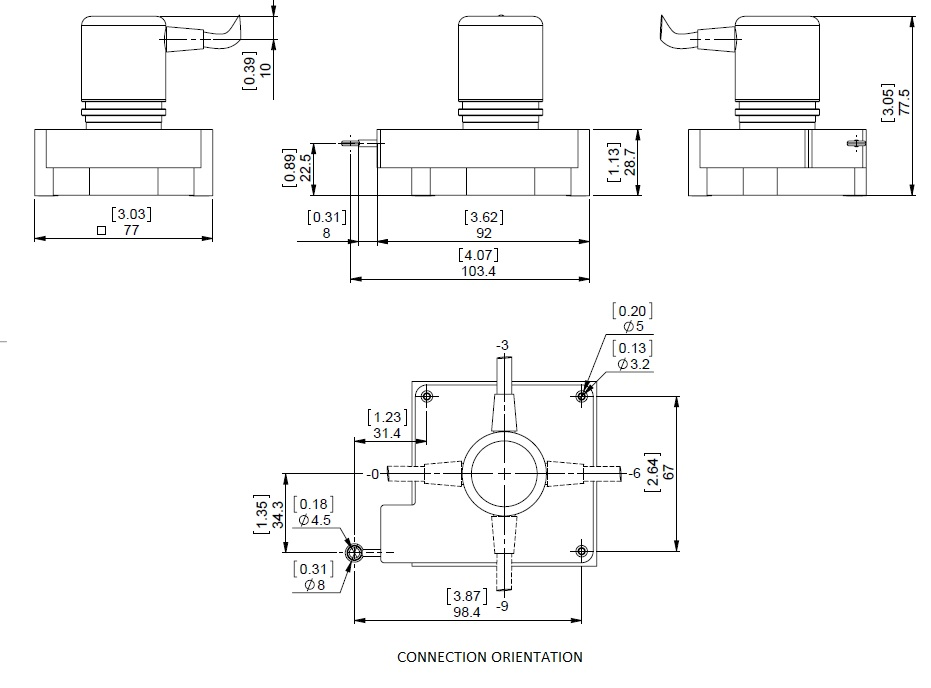

| Orientação Conexão | Radial |
| Orientação Conexão | Radial 3 |
| O comprimento do cabo | 10 m [394"] |
| Secção Transversal de Fio | 0.14 mm² / AWG 26 |
| Material / Tipo | PVC |
| Diâmetro do Cabo | 6 mm (0.24 in) |
| Raio de Curvatura Mínimo | 46 mm (1.81") fixed, 61 mm (2.4") flexing |
| Ciclo de vida de produto | Exiting |
| Sinal | Cor |
|---|---|
| Power Supply | Brown |
| GND | White |
| Preset | Blue |
| Data+ | Gray |
| Data- | Pink |
| Clock+ | Green |
| Clock- | Yellow |
| DIR | Red |
| Shielding | Shield |
| ? | ? |
| ? | ? |
