| Tensão de Alimentação | 4.5 – 30 VDC |
| Consumo de Força | ≤ 1.0 W |
| Tempo Para | < 1 s |
| Peso | 1315 g (2.90 lb) |
| Tipo de Proteção | IP64 / IP65 |
| EMC Emissão de Interferências | DIN EN 61000-6-4 |
| EMC: Imunidade de Ruído | DIN EN 61000-6-2 |
| Max Temperature | +70 °C (+158 °F) |
| Min Temperature | -30 °C (-22 °F) |
| Measuring Length | 2.00 m (6.56') |
| Comprimento Médio por Rotação | 200 mm |
| Material de Fio | Stainless Steel |
| Diâmetro do Fio | 1.35 mm |
| Material Carcaça | Steel |
| Material Carcaça de Fio de Empate | Anodized Aluminium |
| Velocidade Máxima de Deslocamento do Fiot | 8.0 m / s |
| Extensão Máxima Força | 15.0 N |
| Força de Retração Mínimo | 5.0 N |
| Vida de Atuação | 1.0 mio Cycles (Estimated based on ideal conditions) |
| Anexo Fio | Eyelet |
| Ângulo Máx. de Saída do Fio | ±3° |
| Tecnologia | Magnetic (≤ 0.09°) |
| Precisão | ± 0.10 % Full Scale Output |
| Saída de Escala Completa | ±0.05 % Full Scale Output |
| Resulução Mono-Volta | 13 bit |
| Resulução Multivoltas | 12 bit |
| Resolução Aproximada | 24.4 µm |
| Código | Gray |
| Interface | SSI with Preset |
| Funções Manuais | Preset + complement via cable or connector |
| Tempo de Ciclo de Interface | ≥ 25 µs |
| Driver de Saída | RS422 |
| Consumo de Corrente | Typical 50 mA |
| Entrada de Clock | RS 422, via Optocoupler |
| Velocidade de Relógio | 100 kHz – 2 MHz |
| Proteção contra Inversão de Polaridade | Yes |
| Proteção contra Curto Circuito | Yes |
| MTTF | 350 years @ 40 °C |

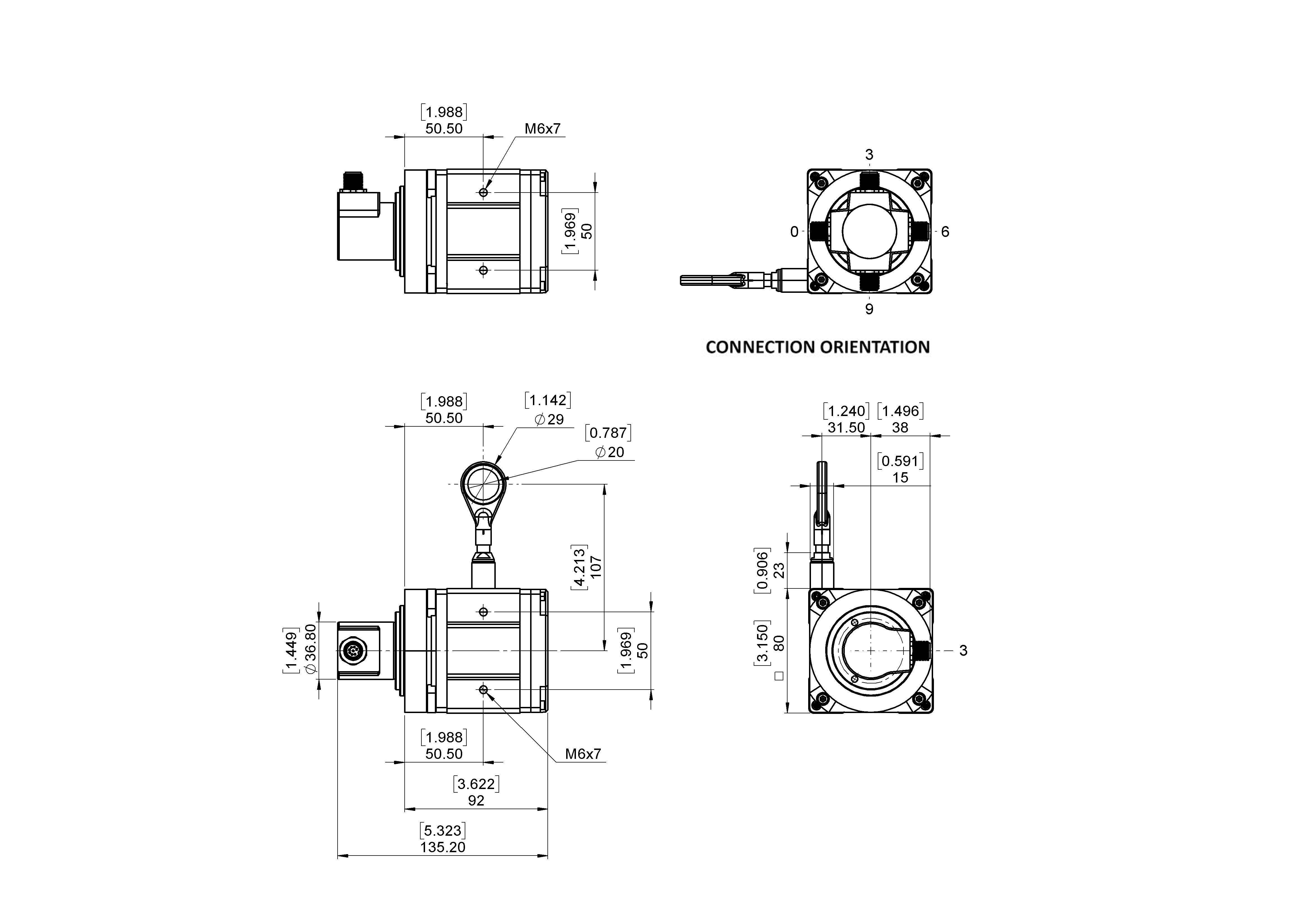

| Orientação Conexão | Radial |
| Orientação Conexão | Radial 0 / Axial |
| Conexão | M12, Male, 8 pin, a coded |
| Ciclo de vida de produto | Prototype |
| Sinal | Conector | Número do Pino |
|---|---|---|
| Power Supply | 1 | 2 |
| GND | 1 | 1 |
| Data+ | 1 | 5 |
| Data- | 1 | 6 |
| Clock+ | 1 | 3 |
| Clock- | 1 | 4 |
| Preset | 1 | 7 |
| DIR | 1 | 8 |
| Shielding | 1 | Connector Housing |
