| Tensão de Alimentação | 9 – 30 VDC |
| Consumo de Força | ≤ 1.2 W |
| Peso | 1085 g (2.39 lb) |
| Tipo de Proteção | IP64 / IP65 |
| EMC Emissão de Interferências | DIN EN 61000-6-4 |
| EMC: Imunidade de Ruído | DIN EN 61000-6-2 |
| Max Temperature | +80 °C (+176 °F) |
| Min Temperature | -20 °C (-4 °F) |
| Measuring Length | 3.00 m (9.84') |
| Circunferência da Bobina de Fio | 260 mm |
| Material de Fio | Coated Polyamide Stainless Steel |
| Diâmetro do Fio | 0.80 mm |
| Material Carcaça | Steel |
| Material Carcaça de Fio de Empate | Aluminum |
| Velocidade Máxima de Deslocamento do Fiot | 2.0 m / s |
| Max. Aceleração Angular | 7.0 g |
| Extensão Máxima Força | 9.0 N |
| Força de Retração Mínimo | 5.5 N |
| Vida de Atuação | 3.0 mio Cycles (Estimated based on ideal conditions) |
| Anexo Fio | M4 Thread |
| Ângulo Máx. de Saída do Fio | ±3° |
| Tecnologia | Magnetic (≤ 0.09°) |
| Precisão | ±0.02 % Full Scale Output |
| Repetibilidade | ±0.003 % Full Scale Output |
| Resulução Mono-Volta | 16 bit |
| Resulução Multivoltas | 12 bit |
| Resolução Aproximada | 4 µm (theoretical), limited by mechanics |
| Código | Binary |
| Interface | CANopen |
| Perfil | DS-406 |
| Funções de Programação | Resolution, preset, 2 limit switches, 8 CAMS, baud rate, CAN-Identifier, bootloader, transmission modes: polled, cyclic, sync |
| Taxa de Transmissão | min. 20 kBaud, max. 1 MBaud |
| Tempo de Ciclo de Interface | ≥ 1 ms |
| Driver de Saída | Transceiver (ISO 11898), Galvanically Isolated by Opto-Couplers |
| Consumo de Corrente | ≤ 70 mA @ 10 V DC, ≤ 50 mA @ 24 V DC |
| Proteção contra Inversão de Polaridade | Yes |
| Proteção contra Curto Circuito | Yes |
| MTTF | 240 years @ 40 °C |

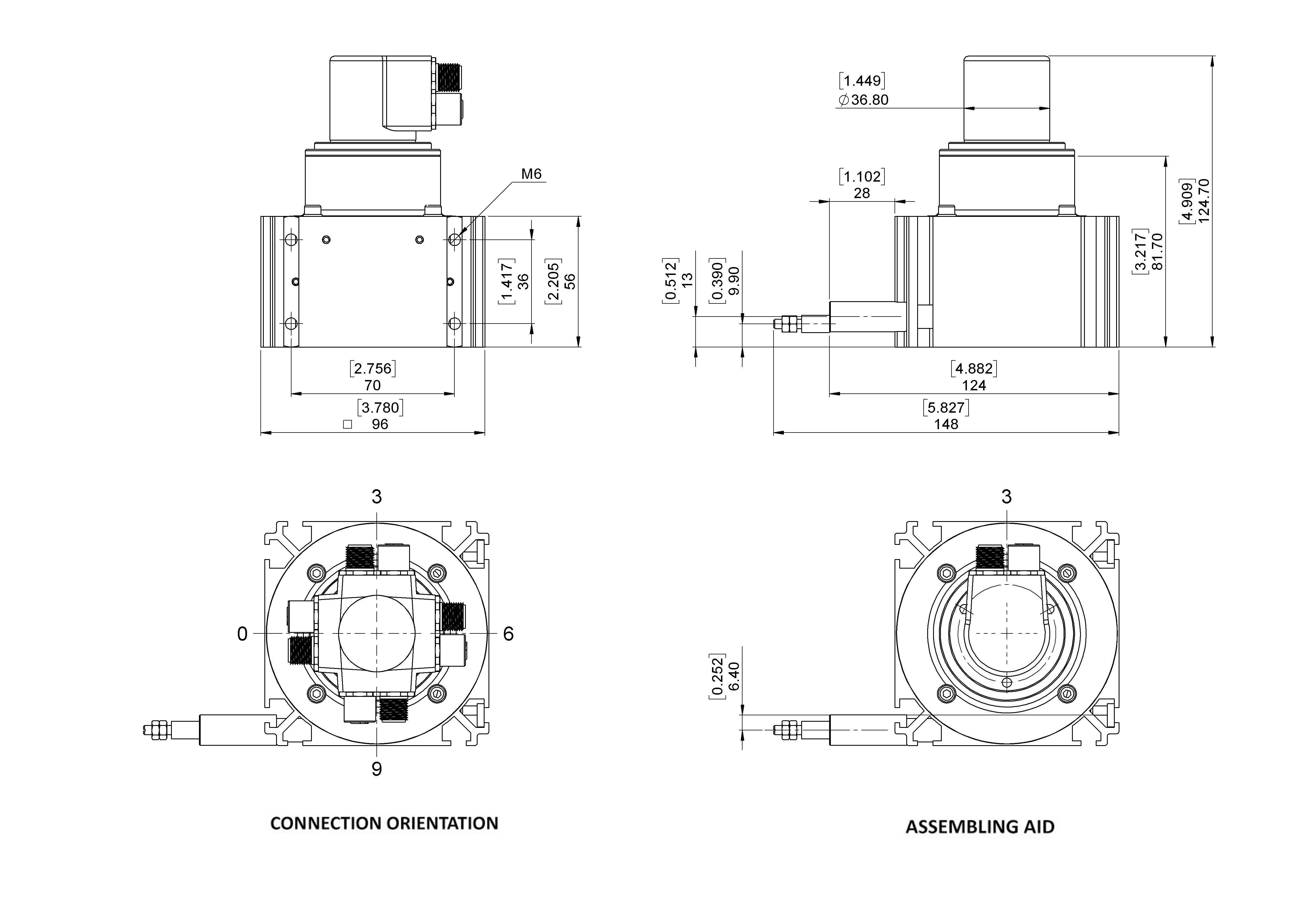

| Orientação Conexão | Radial |
| Orientação Conexão | Radial 0 / Axial |
| Conexão 1 | M12, Female, 5 pin, a coded |
| Conexão 2 | M12, Male, 5 pin, a coded |
| Painel de Interruptores | Cable / Connector |
| Ciclo de vida de produto | Established |
| Sinal | Conector | Número do Pino |
|---|---|---|
| Power Supply | 1 | 2 |
| GND | 1 | 3 |
| CAN High | 1 | 4 |
| CAN Low | 1 | 5 |
| CAN GND | 1 | 1 |
| Power Supply | 2 | 2 |
| GND | 2 | 3 |
| CAN High | 2 | 4 |
| CAN Low | 2 | 5 |
| CAN GND | 2 | 1 |
