| Napięcie Zasilania | 4.5 – 30 VDC |
| Pobór Mocy | ≤ 1.0 W |
| Czas Załączenia | < 1 s |
| Waga | 1280 g (2.82 lb) |
| Stopień Ochrony | IP64 / IP65 |
| EMC: Emisja Zakłóceń | DIN EN 61000-6-4 |
| EMC: Odporność na Szum | DIN EN 61000-6-2 |
| Max Temperature | +80 °C (+176 °F) |
| Min Temperature | - 20 °C (- 4 °F) |
| Measuring Length | 3,00 m |
| Obwód Bębna Mechanizmu Linkowego | 260 mm |
| Materiał Linki Pomiarowej | Poliamid powlekany Stal |
| Średnica Linki Pomiarowej | 0.80 mm |
| Materiał Obudowy | Stal |
| Materiał Obudowy Mechanizmu Linkowego | Aluminium |
| Max. Prędkość Przemieszczenia Linki | 2.0 m / s |
| Maks. Przyspieszenie Kątowe | 7.0 g |
| Max. Siła Rozwijania Linki | 9.0 N |
| Min. Siła Zwijania Linki | 5.5 N |
| Żywotność | 3 miliony cykli (szacowany - idealne warunki) |
| Typ Mocowania Linki | M4 Thread |
| Maks. kąt wyjściowy kabla. | ±3° |
| Technologia Enkodera | Magnetyczny (≤ 0.09°) |
| Dokładność | ±0.02 % Full Scale Output |
| Powtarzalność | ±0.003 % Full Scale Output |
| Rozdzielczość (w obrębie jednego obrotu) | 16 bity |
| Rozdzielczość Wieloobrotowy | 12 bity |
| Przybliżona Rozdzielczość Liniowa | 4 µm (theoretical), limited by mechanics |
| Standard Wyjścia | Gray |
| Interfejs | SSI z przycisku i diody |
| Funkcje Konfiguracji | Preset + uzupełnienie poprzez kabel lub złącze |
| Czas Cyklu (Komunikacja) | ≥ 25 µs |
| Standard Wyjścia | RS422 |
| Pobór Prądu | Typowo 50 mA |
| Zegar Wejście | RS 422, poprzez transoptor |
| Częstotliwość taktowania | 100 kHz – 2 MHz |
| Zabezpieczenie przed Odwrotną Polaryzacją | Tak |
| Zabezpieczenie przed Zwarciem | Tak |
| MTTF | 350 years @ 40 °C |

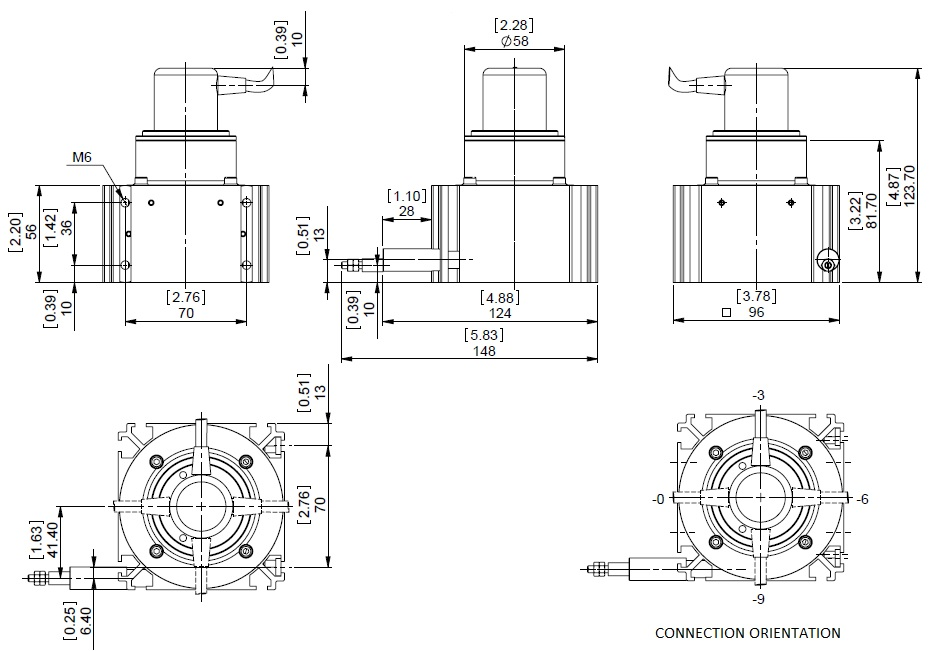

| Orientacja Przyłącza Elektrycznego | z boku |
| Orientacja Przyłącza Elektrycznego | Z boku 6 |
| Długość Przewodu | 5 m [197"] |
| Przekrój Przewodów | 0.14 mm² / AWG 26 |
| Materiał / Typ | PVC |
| Średnica Przewodu | 6 mm (0.24 in) |
| Min. Promień Gięcia | 46 mm (1.81") na czas, 61 mm (2.4") ugięcie |
| Żywotność produktuInfo | Wyjściu |
| Sygnał | Kolor |
|---|---|
| Power Supply | Brown |
| GND | White |
| Preset | Blue |
| Data+ | Gray |
| Data- | Pink |
| Clock+ | Green |
| Clock- | Yellow |
| DIR | Red |
| Shielding | Shield |
| ? | ? |
| ? | ? |
