POSITAL

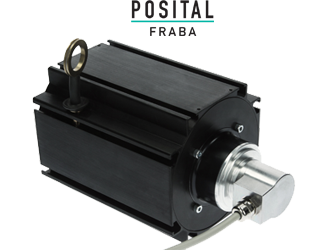

LU0-S101G-1216-AH30-2RW

LU0-S101G-1216-AH30-2RW

Dane Podstawowe

Napięcie Zasilania4.5 – 30 VDC
Pobór Mocy≤ 1.0 W
Czas Załączenia< 1 s
Waga3165 g (6.98 lb)
Stopień OchronyIP64 / IP65
EMC: Emisja ZakłóceńDIN EN 61000-6-4
EMC: Odporność na SzumDIN EN 61000-6-2
Max Temperature+80 °C (+176 °F)
Min Temperature- 20 °C (- 4 °F)

Dane Mechaniczne

Measuring Length10,00 m
Obwód Bębna Mechanizmu Linkowego315 mm
Materiał Linki PomiarowejPoliamid powlekany Stal
Średnica Linki Pomiarowej1.00 mm
Materiał ObudowyStal
Materiał Obudowy Mechanizmu LinkowegoAluminium
Max. Prędkość Przemieszczenia Linki2.0 m / s
Maks. Przyspieszenie Kątowe6.0 g
Max. Siła Rozwijania Linki21.0 N
Min. Siła Zwijania Linki8.0 N
Żywotność0,5 milionów cykli (szacowany - idealne warunki)
Typ Mocowania LinkiOczko
Maks. kąt wyjściowy kabla.±3°

Dane Elementu Pomiarowego

Technologia EnkoderaMagnetyczny (≤ 0.09°)
Dokładność±0.01 % Full Scale Output
Powtarzalność±0.001 % Full Scale Output
Rozdzielczość (w obrębie jednego obrotu)16 bity
Rozdzielczość Wieloobrotowy12 bity
Przybliżona Rozdzielczość Liniowa4.8 µm (theoretical), limited by mechanics
Standard WyjściaGray

Interfejs

InterfejsSSI Preset
Funkcje KonfiguracjiPreset + uzupełnienie poprzez kabel lub złącze
Czas Cyklu (Komunikacja)≥ 25 µs

Standard Wyjścia

Standard WyjściaRS422

Dane Elektryczne

Pobór PrąduTypowo 50 mA
Zegar WejścieRS 422, poprzez transoptor
Częstotliwość taktowania100 kHz – 2 MHz
Zabezpieczenie przed Odwrotną PolaryzacjąTak
Zabezpieczenie przed ZwarciemTak
MTTF350 years @ 40 °C

Przyłącze Eletryczne

Orientacja Przyłącza Elektrycznegoz boku
Orientacja Przyłącza ElektrycznegoZ boku 3
Połączenie ElektryczneCable 2 m
Długość Przewodu2 m [79"]
Przekrój Przewodów0.14 mm² / AWG 26
Materiał / TypPVC
Średnica Przewodu6 mm (0.24 in)
Min. Promień Gięcia46 mm (1.81") na czas, 61 mm (2.4") ugięcie

Żywotność produktuInfo

Żywotność produktuInfoW ciągłej sprzedaży

Plan połączeń

SygnałKolor
Power SupplyBrown
GNDWhite
Data+Gray
Data-Pink
Clock+Green
Clock-Yellow
PresetBlue
DIRRed
ShieldingShield

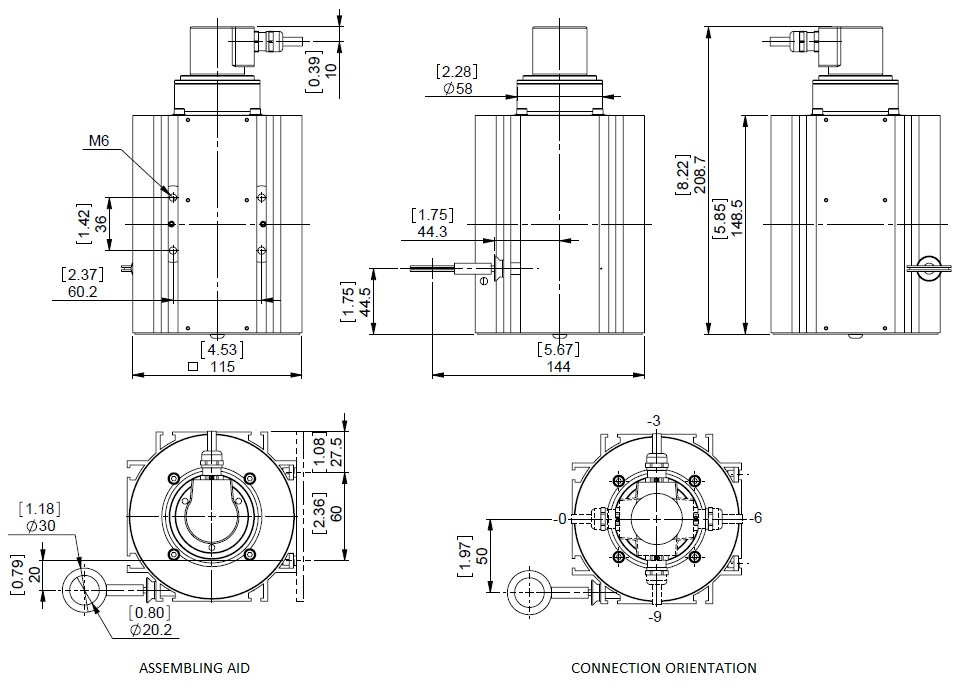

Rysunek wymiarowy

Rysunek wymiarowy
