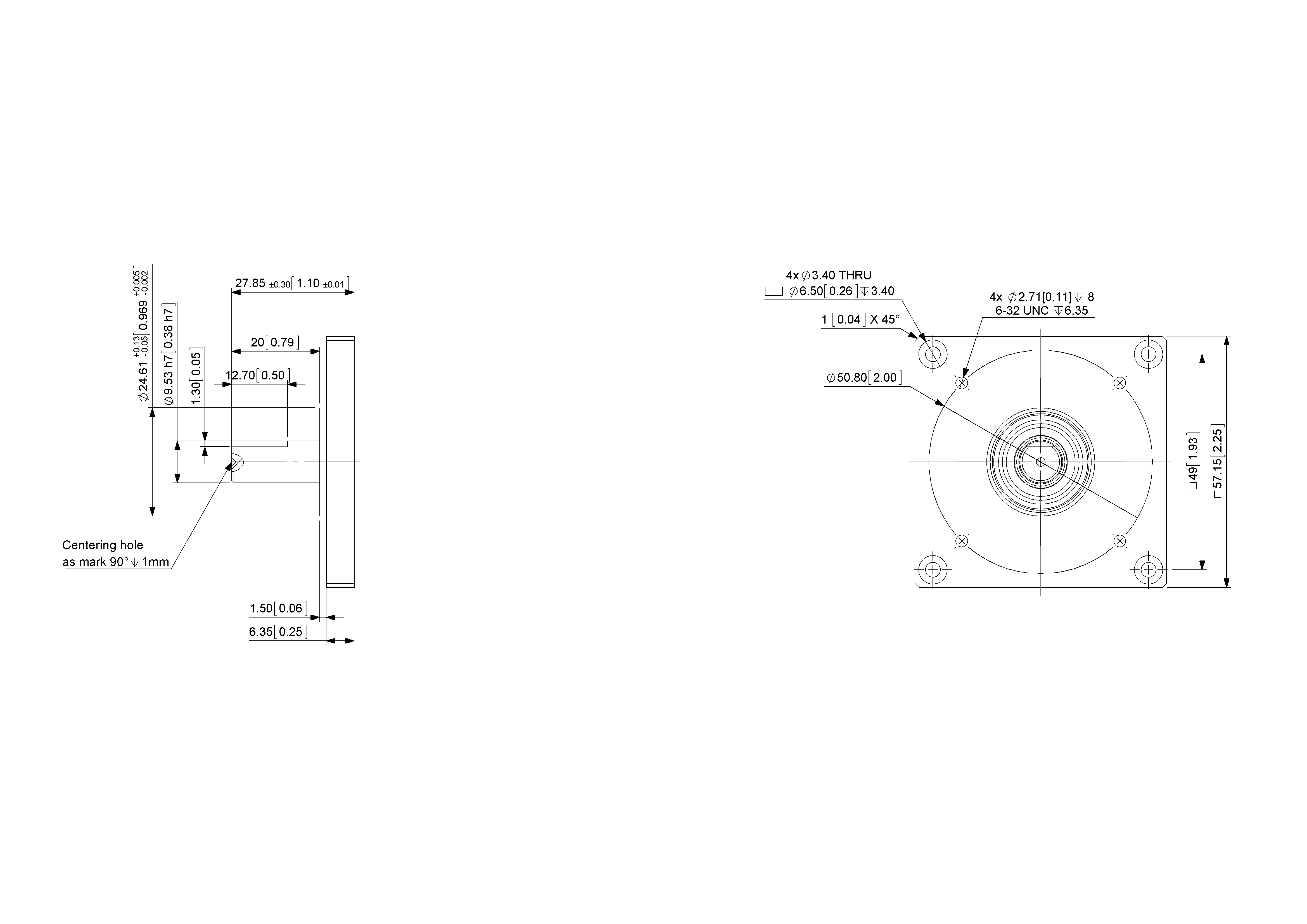

| Interfejs | Inkrementalny, Programowalny |
| Funkcje Programowania | PPR (1-16384), Output, Counting Direction |
| Programowalny Wyjścia | Push-Pull (HTL) or RS422 (TTL) |
| Programator Enkoderów | UBIFAST Configuration Tool (Version ≥ 1.6.3) |
| Standard Wyjścia | Push-Pull (HTL) |
| Output Voltage High Level Push-Pull (HTL) | > 4 V @ 4.75-9 V Napięcie Zasilania > V-3 V @ 9-30 V Napięcie Zasilania |
| Output Voltage Low Level Push-Pull (HTL) | < 0.5 V |
| Output Voltage High Level RS422 (TTL) | > 4 V |
| Output Voltage Low Level RS422 (TTL) | < 0.5 V |
| Maximum Frequency Response | 1 MHz |
| Maximum Switching Current | 50 mA na kanał |
| Napięcie Zasilania | 4.75 – 30 VDC |
| Pobór Prądu | ≤140mA @ 5V DC, ≤70mA @ 10V DC, ≤40mA @ 24V DC |
| Pobór Mocy | ≤ 1.0 W |
| Czas Załączenia | < 1 s |
| Min. Rezystancja Obciążenia | 120 Ω |
| Zabezpieczenie przed Odwrotną Polaryzacją | Tak |
| Zabezpieczenie przed Zwarciem | Tak |
| EMC: Emisja Zakłóceń | DIN EN 61000-6-4 |
| EMC: Odporność na Szum | DIN EN 61000-6-2 |
| MTTF | 280 years @ 40 °C |
| Technologia | Magnetyczny |
| Dokładność (INL) | ±0,0878 ° (≤12 bit) |
| Kierunek Ruchu (ustawione domyślnie) | Clockwise shaft movement (front view on shaft) |
| Duty Cycle | 180° ± 27° (Prędkość> 100RPM) |
| Phase Angle | 90° ± 14° (Prędkość> 100RPM) |
| Stopień Ochrony (od strony wałka / osi) | IP65 |
| Stopień Ochrony (od strony obudowy) | IP65 |
| Min Temperature | - 40 °C (- 40 °F) |
| Max Temperature | +85 °C (+185 °F) |
| Wilgotność | 98%, bez stanie ciekłym |
| Materiał Obudowy | Aluminium |
| Pokrycie Obudowy | chromowana |
| Typ Kołnierza | Square, □ 2.25" |
| Materiał Kołnierza | Aluminium |
| Powłoka Flanszy | chromowana |
| Typ Wałka / Osi | Solid, Single Flat, Length = 15 mm |
| Średnica Wałka / Osi | ø 9.52 mm (3/8") |
| Materiał Wałka / Osi | Stal Nierdzewna V2A (1,4305; 303) |
| Max. Obciążenie Wałka / Osi | Axial 40 N, Radial 110 N |
| Bezwładność | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Moment Tarcia | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| Max. Dopuszczalna Prędkość Mechaniczna | ≤ 12000 1/min |
| Odporność na Wstrząsy | ≤ 100 g (half sinus 6 ms, EN 60068-2-27) |
| Odporność na Wstrząsy Stałe | ≤ 10 g (pół sinus 16 ms, EN 60068-2-29) |
| Odporność na Wibracje | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Długość | 110,8 mm (4.36") |
| Waga | 380 g (0.84 lb) |
| Min. Żywotność Mechaniczna(10^8 obrotów pod obciążeniem Fa/Fr) | 430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N) |
| Orientacja Przyłącza Elektrycznego | z boku |
| Połączenie Elektryczne | M12, wtyk, 8 pin, zakodowana |
| Approval | CE + cULus |
| Żywotność produktuInfo | Wyjściu |
| Sygnał | Numer pinu |
|---|---|
| A | 3 |
| /A | 4 |
| B | 5 |
| /B | 6 |
| Z | 7 |
| /Z | 8 |
| Power Supply | 2 |
| GND | 1 |
| Shielding | Connector housing |
