| Interfejs | Profinet |
| Prędkość | Real Time (RT), Isochronous Real Time (IRT) |
| Profil | Profidrive Profile 4.x, Encoder Profile 4.0, 4.1, 4.2 |
| Diagnostyka | Sygnalizacja Błędów dla Pamięci, Temperatury, Synchronizacji, Diagnostyki, Komunikacji, itd. |
| Właściwości | Boot-Loader, Round Axis, LEDs, MRP, MRPD, Wartość przyspieszenia |
| Prędkość Transmisji | 100 Mbit |
| Czas Cyklu (Komunikacja) | ≥ 125 µs |
| Funkcje Programowania | Rozdzielczość, podstawa czasowa dla pomiaru prędkości, preset, kierunek zliczania, adres IP, Funkcje skalowania, inne parametry enkodera zmieniane via GSDML lub pamięć nieulotną |
| Standard Wyjścia | Ethernet |
| Napięcie Zasilania | 10 – 32 VDC |
| Pobór Prądu | ≤ 250 mA @ 10 V DC, ≤ 100 mA @ 24 V DC |
| Pobór Mocy | ≤ 3 W |
| Czas Załączenia | < 15 s |
| Maksymalny Dopuszczalna Prędkość Elektryczny | 12000 1/min (12bit), 1000 1/min (16bit) |
| Zabezpieczenie przed Odwrotną Polaryzacją | Tak |
| Zabezpieczenie przed Zwarciem | Tak |
| EMC: Emisja Zakłóceń | DIN EN 61000-6-4 |
| EMC: Odporność na Szum | DIN EN 61000-6-2 |
| MTTF | 95 years @ 40 °C |
| Technologia | Optyczny |
| Rozdzielczość (w obrębie jednego obrotu) | 13 bity |
| Rozdzielczość Wieloobrotowy | 12 bity |
| Wieloobrotowy Technologia | Przekładnia mechaniczna (bez baterii) |
| Dokładność (INL) | ±0.0220° (14 – 16 bit), ±0.0439° (≤13 bit) |
| Standard Wyjścia | Dwójkowy |
| Stopień Ochrony (od strony wałka / osi) | IP66/IP67 |
| Stopień Ochrony (od strony obudowy) | IP66/IP67 |
| Temperatura Magazynowania | -40 °C (-40 °F) – +85 °C (+185 °F) |
| Wilgotność | 98%, bez stanie ciekłym |
| Max Temperature | +85 °C (+185 °F) |
| Min Temperature | - 40 °C (- 40 °F) |
| Materiał Obudowy | Stal |
| Pokrycie Obudowy | Katodowa Ochrona Antykorozyjna (> 720 h Sól Odporność Spray) + malowanie na mokro |
| Typ Kołnierza | Kołnierz zaciskowy, ø 58 mm |
| Materiał Kołnierza | Aluminium |
| Typ Wałka / Osi | Pełny wał, z jednej strony spłaszczony, długość = 20 mm |
| Średnica Wałka / Osi | ø 10 mm (0.39") |
| Materiał Wałka / Osi | Stal Nierdzewna V2A (1,4305; 303) |
| Max. Obciążenie Wałka / Osi | Axial 40 N, Radial 110 N |
| Min. Żywotność Mechaniczna(10^8 obrotów pod obciążeniem Fa/Fr) | 430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N) |
| Bezwładność | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Moment Tarcia | ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F) |
| Max. Dopuszczalna Prędkość Mechaniczna | ≤ 3000 1/min |
| Odporność na Wstrząsy | ≤ 100 g (half sinus 6 ms, EN 60068-2-27) |
| Odporność na Wstrząsy Stałe | ≤ 10 g (pół sinus 16 ms, EN 60068-2-29) |
| Odporność na Wibracje | ≤ 20 g (20 Hz – 2000 Hz, EN 60068-2-6) |

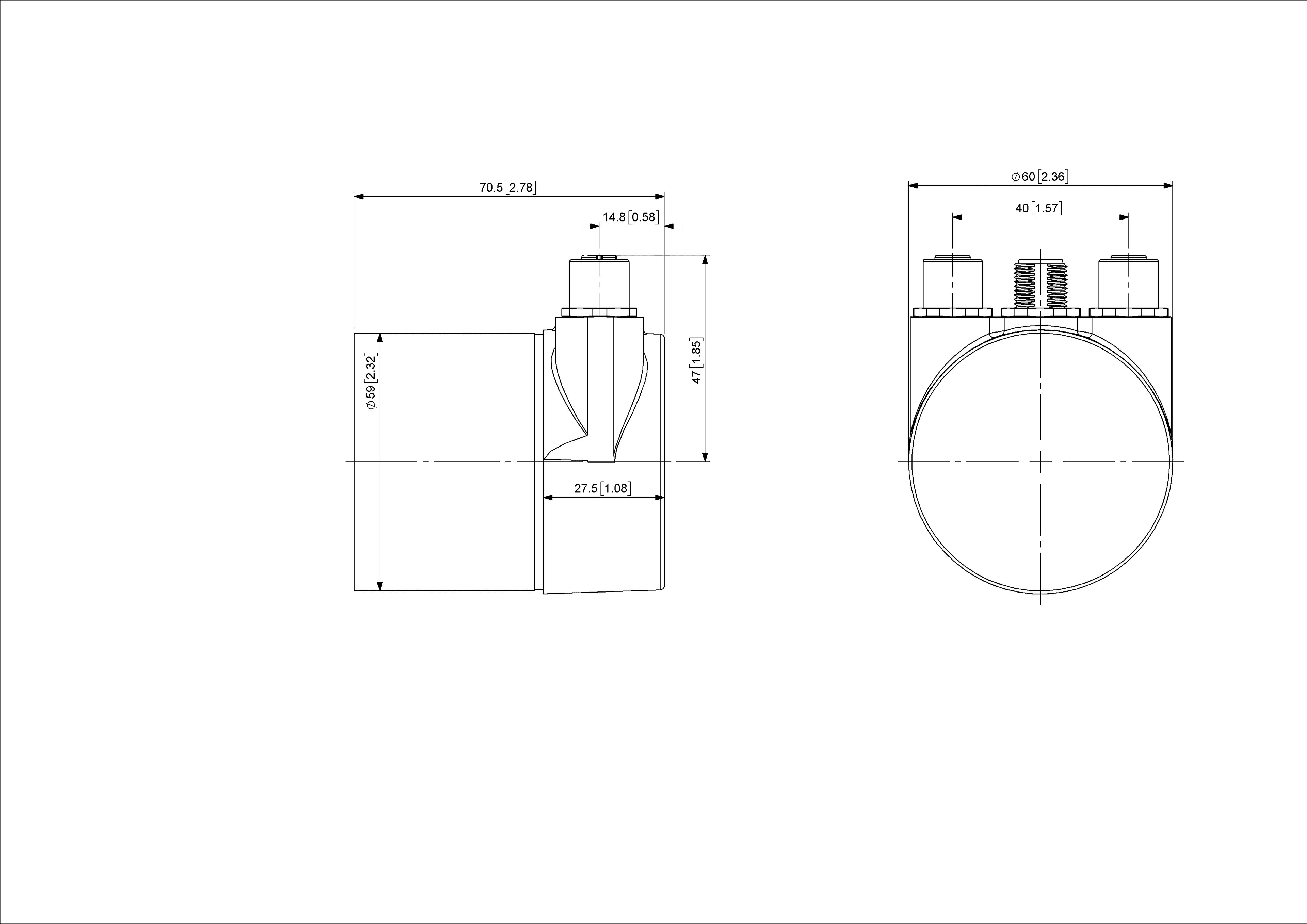

| Długość | 80 mm (3.15") |
| Waga | 375 g (0.83 lb) |
| Orientacja Przyłącza Elektrycznego | z boku |
| Połączenie Elektryczne 1 | M12, żeński, 4 pin, d-kodowane |
| Połączenie Elektryczne 2 | M12, wtyk, 4 pin, A-kodowane |
| Połączenie Elektryczne 3 | M12, żeński, 4 pin, Zakodowana |
| Approval | CE |
| Żywotność produktuInfo | Nowość |
| Sygnał | Złącze | Numer pinu |
|---|---|---|
| Tx+ | 1 | 1 |
| Rx+ | 1 | 2 |
| Tx- | 1 | 3 |
| Rx- | 1 | 4 |
| Power Supply | 2 | 1 |
| Not Connected | 2 | 2 |
| GND | 2 | 3 |
| Not Connected | ||
| 2 |
| 4 |
| Tx+ | 3 | 1 |
| Rx+ | 3 | 2 |
| Tx- | 3 | 3 |
| Rx- | 3 | 4 |
