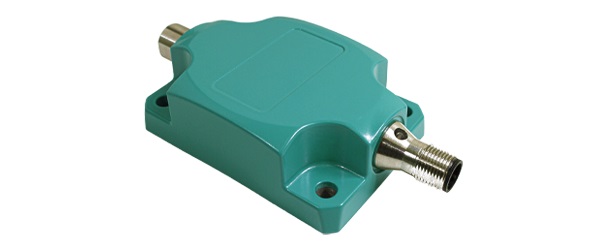

| 어플리케이션 | Dynamic Inclinometer 1-Axis |
| 측정 범위 | 360° |
| 정확성 (INL) | ±0.30° |
| 해상도 | 0.01° |
| 재현성 | ≤0.05° |
| Dynamic Accuracy | ±0.50° |
| 사이클 시간 기본 센서 | 1 ms |
| Hysteresis | ≤0.05° |
| Device Orientation | Vertical |
| 전압공급 | 9 – 30 VDC |
| 현재 소비 | ≤ 65 mA @ 10 V DC, ≤ 60 mA @ 24 V DC |
| EMC 방출 간섭 | DIN EN 61000-6-4 |
| EMC : 노이즈 내성 | DIN EN 61000-6-2 |
| 아니오 | 예 |
| 단락 회로 보호 | 예 |
| MTTF | 440 years @ 40 °C |
| 저장온도 | -40 °C (-40 °F) – +85 °C (+185 °F) |
| 온도 기울기 | 0.008°/ K |
| 저장온도 | -40 °C (-40 °F) – +85 °C (+185 °F) |
| 온도 기울기 | 0.008°/ K |
| 보호등급 (하우징) | IP68/IP69K |
| 충격 저항 | ≤ 100 g (하프 사인 6 ms, EN 60068-2-27) |
| 진동내구성 | 1.5 mm (10 Hz – 58 Hz) & ≤ 20 g (58 Hz to 2000 Hz) |
| Min Temperature | - 40 °C (- 40 °F) |
| Max Temperature | +80 °C (+176 °F) |
| 하우징의 재질 | Zinc |
| 자료를 화분 | None |
| 무게 | 290 g (0.64 lb) |
| 인터페이스 | J1939 |
| 시간을 정착 | min 30 ms; default 200 ms (dependent on filter settings) |
| 출력 드라이버 | Transceiver (ISO 11898), Galvanically Isolated by Opto-Couplers |
| 전송 속도 | 125 kBaud, 250 kBaud, 500 kBaud |
| 기본 전송 속도 | 250 kBaud |
| 기본 노드 ID | C0h |
| Default PGN | PGN 65282 (X-각도, 가속도 x, 가속도 y) + PGN 65281 (가속도 z, 자이로 x, 자이로 y, 자이로 z) |

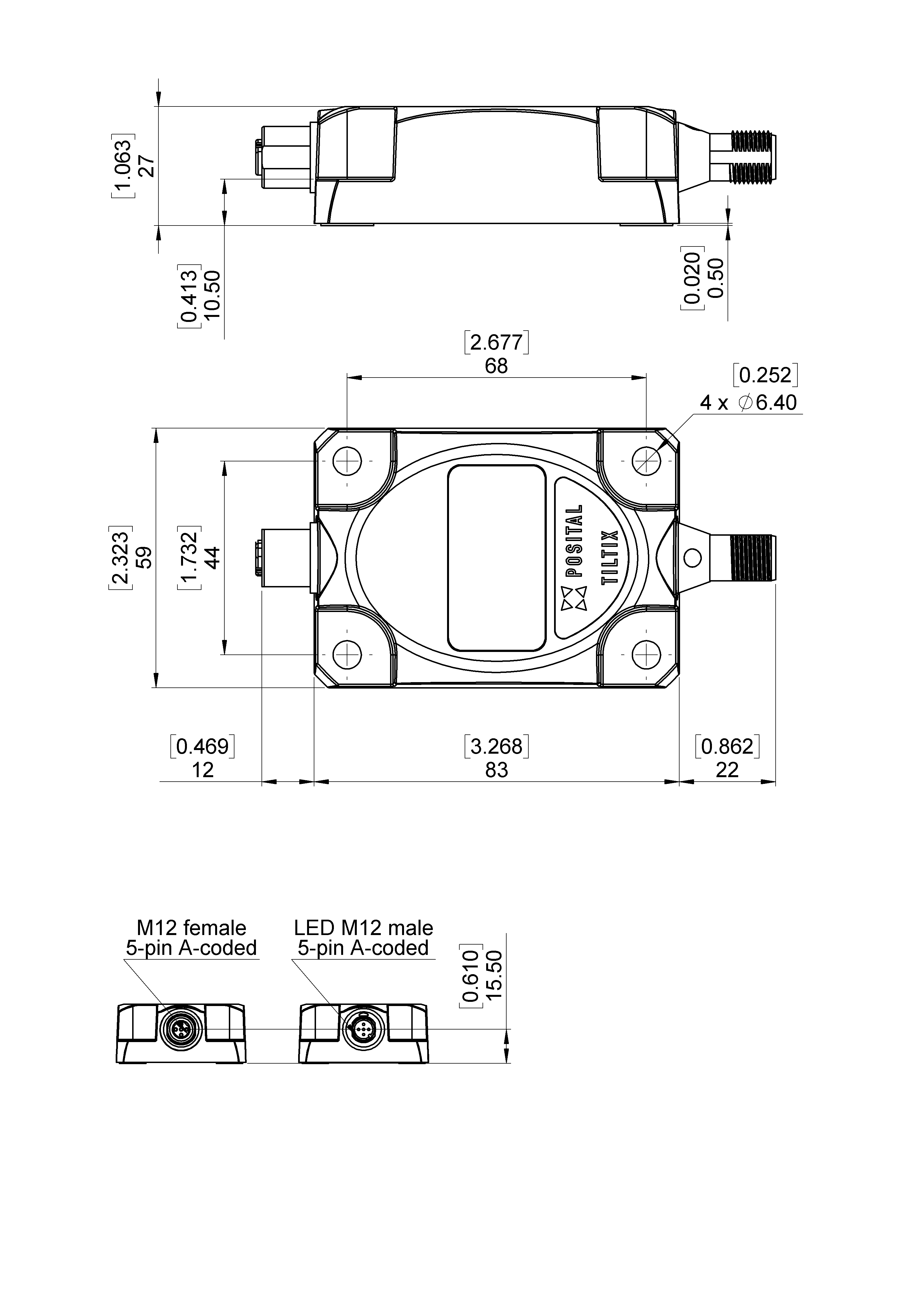

| 판넬가공치수 | Connector 2 x M12 (CAN) Male+Female |
| 접속 1 | M12, Male, 5 pin, a coded |
| 접속 2 | M12, Female, 5 pin, a coded |
| 제품 생애 주기정보 | 신제품 |
| Approval | CE |
| 신호 | 커넥터 | 핀 번호 |
|---|---|---|
| Power Supply | 1 | 2 |
| GND | 1 | 3 |
| CAN High | 1 | 4 |
| CAN Low | 1 | 5 |
| Not Connected | 1 | 1 |
| Power Supply | 2 | 2 |
| GND | 2 | 3 |
| CAN High | 2 | 4 |
| CAN Low | 2 | 5 |
| Not Connected | 2 | 1 |
