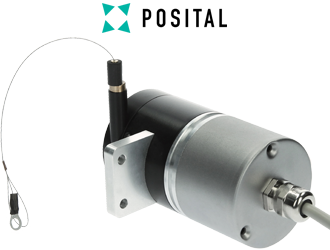

LD0-S6E1B-1213-2P00-CAW

LD0-S6E1B-1213-2P00-CAW

一般的なデータ

供給電圧10 – 30 VDC
消費電力≤ 1.5 W
ターンオン時間< 1 s
重量470 g (1.04 lb)
保護構造IP64 / IP65
電磁干渉DIN EN 61000-6-4
EMC:ノイズイミュニティDIN EN 61000-6-2
Max Temperature+70 °C (+158 °F)
Min Temperature- 20 °C (- 4 °F)

機械的データ

Measuring Length1.90 m
ワイヤーコイルの円周150 mm
ワイヤの材料ポリアミド被覆ステンレス
線径0.45 mm
筐体材質スチール
ケーブルハウジングの材質アルミニウム
ワイヤー変位の最大速度2.0 m / s
最大 角加速度12.0 g
最大拡張力5.0 N
最小の収縮力3.5 N
作動寿命100万サイクル (推定-理想的な状態)
ワイヤーアタッチメントアイレット
最大ワイヤ出口角度±3°

センサデータ

技術光学式 (≤ 0.02°)
精度±0.02 % Full Scale Output
再現性±0.006 % FSO
分解能 シングルターン式13 ビット
分解能 マルチターン式12 ビット
おおよその解像度18.3 µm
コードバイナリ

インターフェース

インタフェースSSI プリセット+インクリメンタル(プッシュル)付
マニュアル機能ケーブル、またはコネクタを通して、プリセット+補完
インタフェースのサイクルタイム≥ 25 µs

出力

出力ドライバSSI(RS422)/プッシュ プル内蔵)
Output IncrementalA, /A, B, /B, Z, /Z
四角形位相オフセット90° ± 4.5° electrical
Maximum Frequency Response2 MHz

電気的データ

クロック入力RS 422 (フォトカプラを介して)
クロック速度100 kHz – 2 MHz
極性逆付け防止
過電圧防止
MTTF16.2 年(40 °C)

電気的接続

接続の向き軸方向出
接続の向き半径方向 0 / 軸方向出
ケーブル長10 m [394"]
ワイヤ断面積0.14 mm² / AWG 26
原料 / タイプPVC
ケーブル外径8 mm (0.31 in)
最小曲げ半径35 mm (1.38 in) 固定, 70 mm (2.76 in) 屈曲

製品寿命情報

製品寿命情報既製品

接続計画

信号
Power SupplyBrown
GNDWhite
Data+Gray
Data-Pink
Clock+Green
Clock-Yellow
DIRRed
PresetBlue
ABlack
/AViolet
BGray-Pink
/BRed-Blue
ZWhite-Green
/ZBrown-Green
ShieldingShield

Pulse Diagram

Pulse Diagram

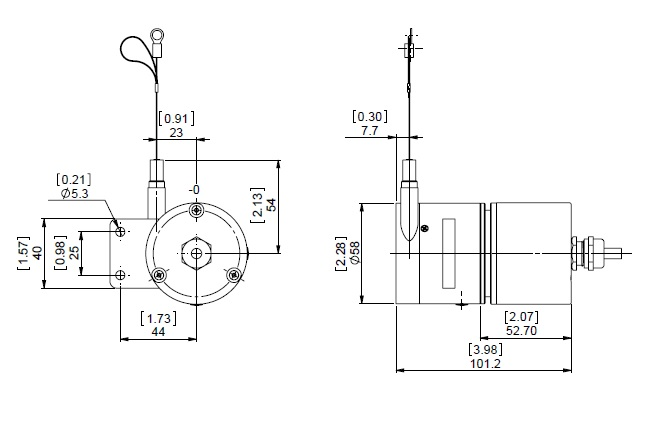

寸法図
