| 導入 | ジョーカップリングは、自動化分野で一般的に使用されています。それは、3部品から構成され、スパイダーとシャフトを保持する穴のある2個のカップリングハブから成り立ちます。それは軸方向に挿入し、カップリングは、プリストレス下ではバックラッシュフリーです。プリストレス下で取り付けると、小さな表面荷重と連続的な高いねじりに対して効果をあげます。 |

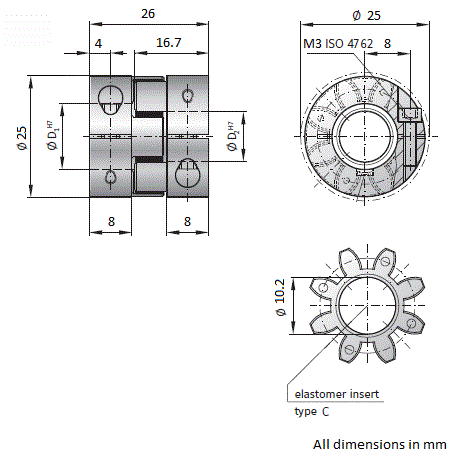

| 10017354 - Coupling Jaw Type-06-08 |
| カップリングタイプ | ジョウカップリング |
| Ød1 (Hub 1 Diameter) | 6 mm |
| Ød2 (Hub 2 Diameter) | 8 mm |
| ハブ/フランジ材質 | Aluminium |
| スパイダ/ディスク膜/ベロウ材料 | Polyurethane |
| カップリング最大稼働速度 | 15000 RPM |
| カップリング慣性重量モーメント | 0.02 kgcm2 |
| カップリングトルク（最大） | 2 Nm |
| ねじり剛性 | 53 Nm/rad |
| 半径方向のスプリング剛性 | 106 N/mm |
| 最大トルク | 4 Nm |
| シャフトオフセット（最大 軸方向） | ± 1 mm |
| シャフトオフセット（最大 半径方向） | ± 0.2 mm |
| シャフトオフセット（最大 角度方向） | ± 1.2° |
| 重量 | 30 g |
| 動作温度 | -30°C to 100°C / -22°F to 212°F |
