| インタフェース | プログラム可能なインクリメンタル |
| プログラミング機能 | PPR (1-32768), Output, Counting Direction |
| プログラマブル出力 | Push-Pull (HTL) or RS422 (TTL) |
| セットボックス | Configuration Tool: UBIFAST Configuration Tool Version 1.6.10 or newer. If PPR above 16384 is required, this and all additional setups must be adjusted during production. |
| 出力ドライバ | RS 422 (TTL) |
| Output Voltage High Level Push-Pull (HTL) | > 4 V @ 4.75-9 V 供給電圧 > V-3 V @ 9-30 V 供給電圧 |
| Output Voltage Low Level Push-Pull (HTL) | < 0.5 V |
| Output Voltage High Level RS422 (TTL) | > 4 V |
| Output Voltage Low Level RS422 (TTL) | < 0.5 V |
| Maximum Frequency Response | 1 MHz |
| Maximum Switching Current | 50 mA チャネルあたり |
| 供給電圧 | 4.75 – 30 VDC |
| 消費電流 | ≤60 mA @ 5V DC, ≤30 mA @ 10V DC, ≤25 mA @ 24V DC |
| 消費電力 | ≤ 1.0 W |
| ターンオン時間 | < 1 s |
| 最小負荷抵抗 | 120 Ω |
| 極性逆付け防止 | 有 |
| 過電圧防止 | 有 |
| 電磁干渉 | DIN EN 61000-6-4 |
| EMC：ノイズイミュニティ | DIN EN 61000-6-2 |
| MTTF | 280 years @ 40 °C |
| 技術 | 磁気式 |
| 精度 (INL) | ±0.0878° (≤12 ビット) |
| センス信号 (デフォルト) | Clockwise shaft movement (front view on shaft) |
| Duty Cycle | 180° ± 12° (速度> 100RPM) |
| Phase Angle | 90° ± 6° (速度> 100RPM) |
| 保護構造 (シャフト) | IP65 |
| 保護構造 (ハウジング) | IP65 |
| Min Temperature | - 40 °C (- 40 °F) |
| Max Temperature | +85 °C (+185 °F) |
| 湿度 | 98%, 結露なし |
| 筐体材質 | スチール |
| ハウジング コーティング | 陰極防食（>720時間塩水噴霧抵抗） |
| フランジ形 | 片側中空シャフト, ø 36 mm / ø 42 mm |
| フランジ材料 | アルミ |
| シャフトの種類 | めくら穴 深さ＝18mm |
| 軸径 | ø 6.35 mm (1/4") |
| シャフトの材質 | ステンレス V2A (1.4305, 303) |
| 摩擦トルク | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| 最大機械速度 | ≤ 12000 1/min |
| 耐衝撃 | ≤ 100 g (ハーフサイン 6 ms, EN 60068-2-27) |
| 恒久的な耐衝撃性 | ≤ 10 g（ハーフサイン16ms、EN60068-2-29） |
| 耐振動 | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |

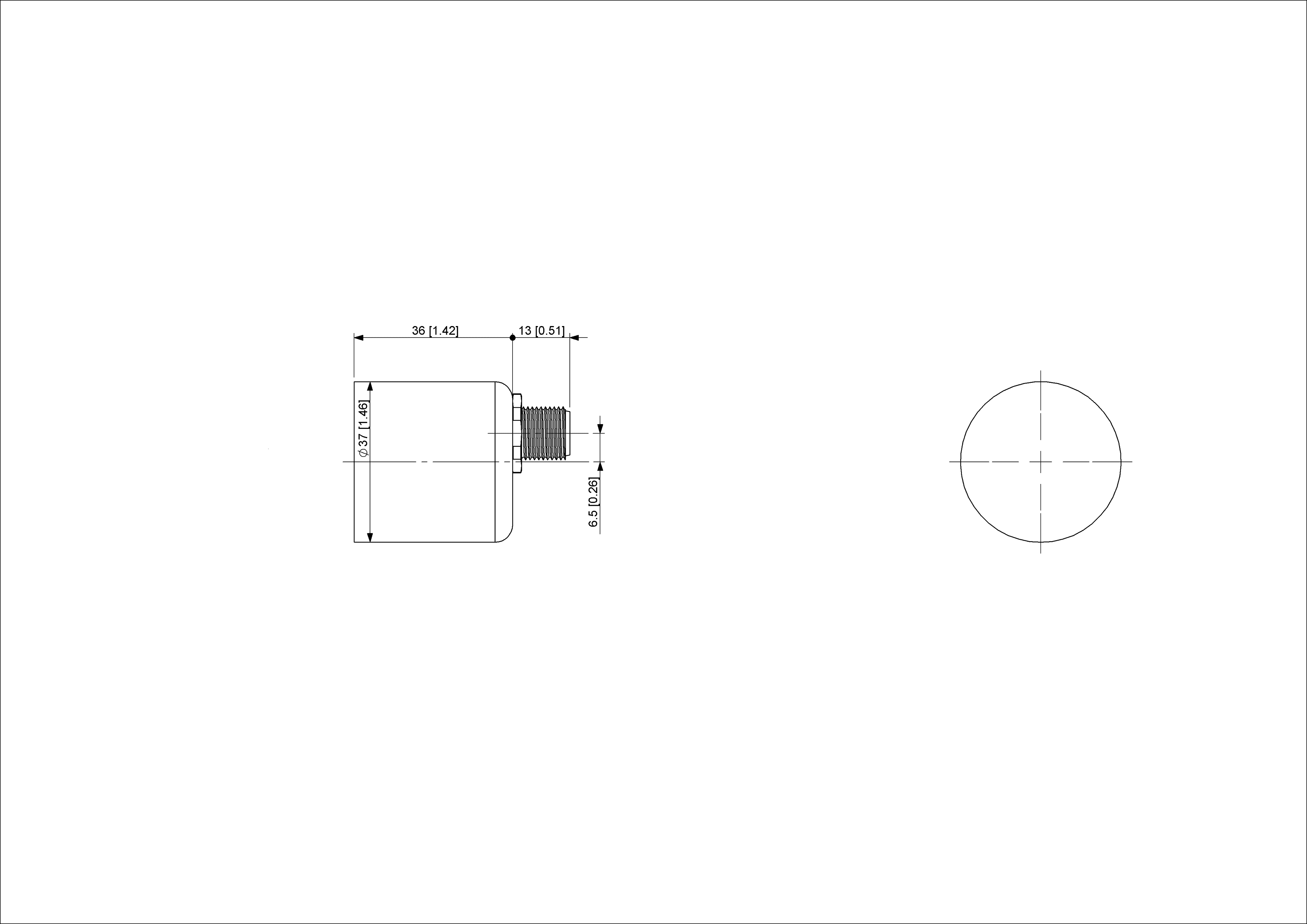

| 長さ | 54,2 mm (2.13") |
| 重量 | 105 g (0.23 lb) |
| 最大アキシャル/ラジアルずれ | 静的 ± 0.3 mm /± 0.5 mm; ダイナミック ± 0.1 mm /± 0.2 mm |
| 接続の向き | 軸方向出 |
| 接続 | M12 オス型コネクタ（8ピン、aコード） |
| Approval | CE + cULus |
| 製品寿命情報 | 新製品 |
| 信号 | ピン番号 |
|---|---|
| A | 3 |
| /A | 4 |
| B | 5 |
| /B | 6 |
| Z | 7 |
| /Z | 8 |
| Power Supply | 2 |
| GND | 1 |
| Shielding | Connector housing |
