| 導入 | エンコーダに組み込まれたドローワイヤ、又はケーブルプルアダプタは、正確な直線位置を測定するとともに、採用されたインターフェースで位置情報を通信します。 |

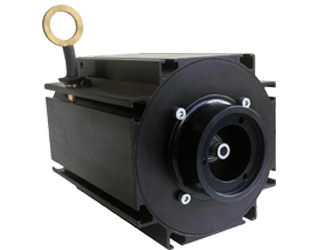

| 10048507-Draw-Wire-WDS-10000-P115-M | |
| フランジデザイン | シンクロフランジ - 中実軸 |
| フランジ外径 | 58 mm |
| 測定範囲 | ドローワイヤ アダプタ#7 m – 15 m (22.96' – 49.21') |
| 精度 | ±0.01 % Full Scale Output |
| 繰り返し精度 | ±0.001 % Full Scale Output |
| Measuring Length | 10.00 m |
| 機械構造 | 機械構造#金属型材 |
| ケーブルハウジングの材質 | アルミニウム |
| ワイヤの材料 | ポリアミド被覆ステンレス |
| 線径 | 1.00 mm |
| 1回転あたりの平均長さ | 315 mm |
| ワイヤー変位の最大速度 | 2.0 m / s |
| 最大拡張力 | 21.0 N |
| 最大 角加速度 | 6.0 g |
| 最小の収縮力 | 8.0 N |
| ワイヤーアタッチメント | アイレット |
| 軸径 | 6 mm |
| 最大ワイヤ出口角度 | ±3° |
| 重量 | 2800 g |
| 動作温度 | -40°C to 94°C / -40°F to 201°F |
| 製品寿命情報 | 既製品 |
