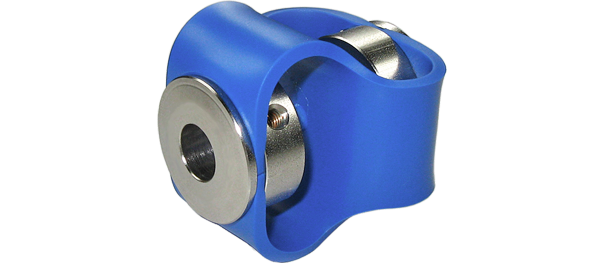

10043052- Coupling Double-Loop 10-12

10043052- Coupling Double-Loop 10-12

Dati generali

IntroduzioneResistenza agli shock e alla vibrazione
Tipo di giuntoAccoppiamento a doppio loop
Ø d1 (diametro mozzo 1)10 mm
Ø d2 (diametro mozzo 2)12 mm
Materiale di mozzo/flangiaStainless Steel
Materiale di ragno/membrana a disco/compensatore di dilatazionePolyurethane
Massima velocità di funzionamento del giunto3000 RPM
Massimo momento di inerzia del giunto0.1 kgcm2
Coppia di serraggio (massima)2 Nm
Rigidità alla torsione della molla25 Nm/rad
Rigidità radiale della molla15 N/mm
Coppia massima1.5 Nm
Spostamento dell'albero (assiale massimo)± 3 mm
Spostamento dell'albero (radiale massimo)± 2.5 mm
Spostamento dell'albero (angolare massimo)± 10°
Peso50 g
Temperatura di Funzionamento-30°C to 80°C / -22°F to 176°F
10043052- Coupling Double-Loop 10-12

Ciclo di vita del prodottoInfo

Ciclo di vita del prodottoInfoStabilito

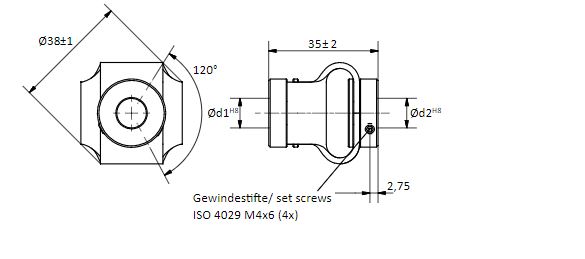

Disegno dimensionale

Disegno dimensionale
